Instrukcja montażu grzejnika elektrycznego Terma Alex ONE 1140x500mm
Kompletny przewodnik instalacji grzejnika elektrycznego Terma Alex ONE 1140x500mm. Instrukcja zawiera listę elementów montażowych, kroki instalacji, wskazówki dotyczące bezpieczeństwa oraz dane techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu grzejnika elektrycznego Terma Alex ONE o wymiarach 1140x500mm. Przed przystąpieniem do prac należy upewnić się, że posiadane są wszystkie niezbędne elementy oraz odpowiednie zawory. Grzejnik przeznaczony jest do zamkniętych systemów grzewczych. W celu zapewnienia maksymalnej wydajności cieplnej, urządzenie powinno być zamontowane co najmniej 100 mm nad podłogą.

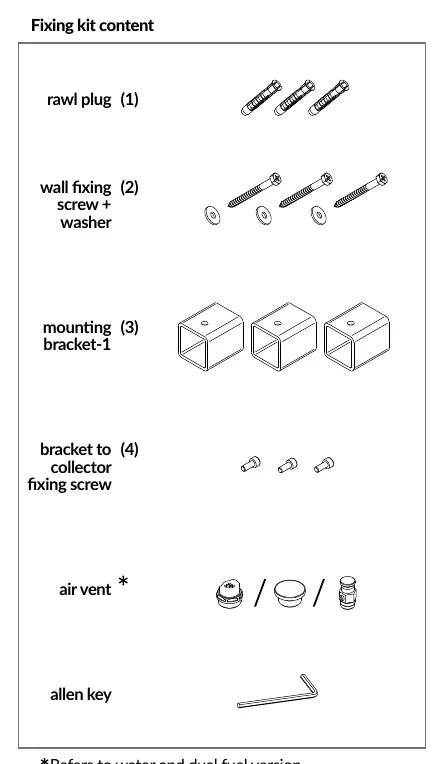

Zawartość zestawu montażowego
Przed rozpoczęciem instalacji sprawdź, czy w opakowaniu znajdują się następujące elementy:
- Kołki rozporowe (1)
- Wkręty mocujące z podkładkami (2)
- Wsporniki montażowe (3)
- Śruby mocujące wspornik do kolektora (4)
- Zawór odpowietrzający
- Klucz imbusowy
Przygotowanie do montażu
Przed wierceniem otworów należy sprawdzić ścianę pod kątem obecności ukrytych przewodów elektrycznych lub rur instalacyjnych. Dostarczone kołki rozporowe są przeznaczone wyłącznie do twardych ścian murowanych. Jeśli ściana jest wykonana z innego materiału, należy użyć odpowiednich kołków montażowych.
Instrukcja montażu krok po kroku
- Wyznacz pozycję wsporników na ścianie, uwzględniając odległości między środkami wsporników.
- Wywierć otwory o głębokości około 80 mm, używając wiertła o średnicy 10 mm.
- Włóż kołki rozporowe (1) do wywierconych otworów.
- Za pomocą wkrętów z podkładkami (2) przymocuj wsporniki montażowe (3) do ściany.
- Wsuń wsporniki grzejnika w zamontowane na ścianie wsporniki (3) i zabezpiecz je śrubami (4).
- Podłącz przepływ wody za pomocą odpowiednich zaworów 1/2" BSP, postępując zgodnie z wytycznymi producenta zaworów.
Konserwacja i użytkowanie
Po zakończeniu montażu należy napełnić grzejnik i usunąć nagromadzone powietrze za pomocą zaworu odpowietrzającego znajdującego się w górnej części urządzenia. Do czyszczenia grzejnika używaj wyłącznie czystej, wilgotnej szmatki. Nigdy nie używaj środków ściernych ani szorstkich myjek, które mogą uszkodzić powierzchnię.
Kontakt serwisowy
W przypadku pytań dotyczących instalacji lub gwarancji prosimy o kontakt z działem obsługi klienta Crimson Bear pod numerem telefonu 01535 636256.
Praktyczna pomoc
Typowe problemy
Grzejnik nie grzeje lub jest zapowietrzony
Napełnij grzejnik wodą i odpowietrz go, używając zaworu odpowietrzającego znajdującego się na górze urządzenia.
Kołki rozporowe nie trzymają się ściany
Dostarczone kołki są przeznaczone tylko do twardych ścian murowanych. Upewnij się, że używasz kołków odpowiednich dla typu ściany w Twoim pomieszczeniu.
Przed użyciem
- Sprawdź, czy wszystkie części z zestawu montażowego są obecne.
- Upewnij się, że posiadasz zawory grzejnikowe 1/2" (nie są dołączone do zestawu).
- Sprawdź ścianę pod kątem ukrytych przewodów i rur przed wierceniem.
- Zaplanuj montaż grzejnika co najmniej 100 mm nad podłogą.
Parametry w praktyce
- Wiertło 10 mm
- Wymagana średnica wiertła do wywiercenia otworów pod kołki rozporowe.
- Głębokość 80 mm
- Zalecana głębokość wiercenia otworów w ścianie.
- Zawory 1/2" BSP
- Standardowe przyłącze hydrauliczne wymagane do podłączenia grzejnika.
Ilustracje i schematy

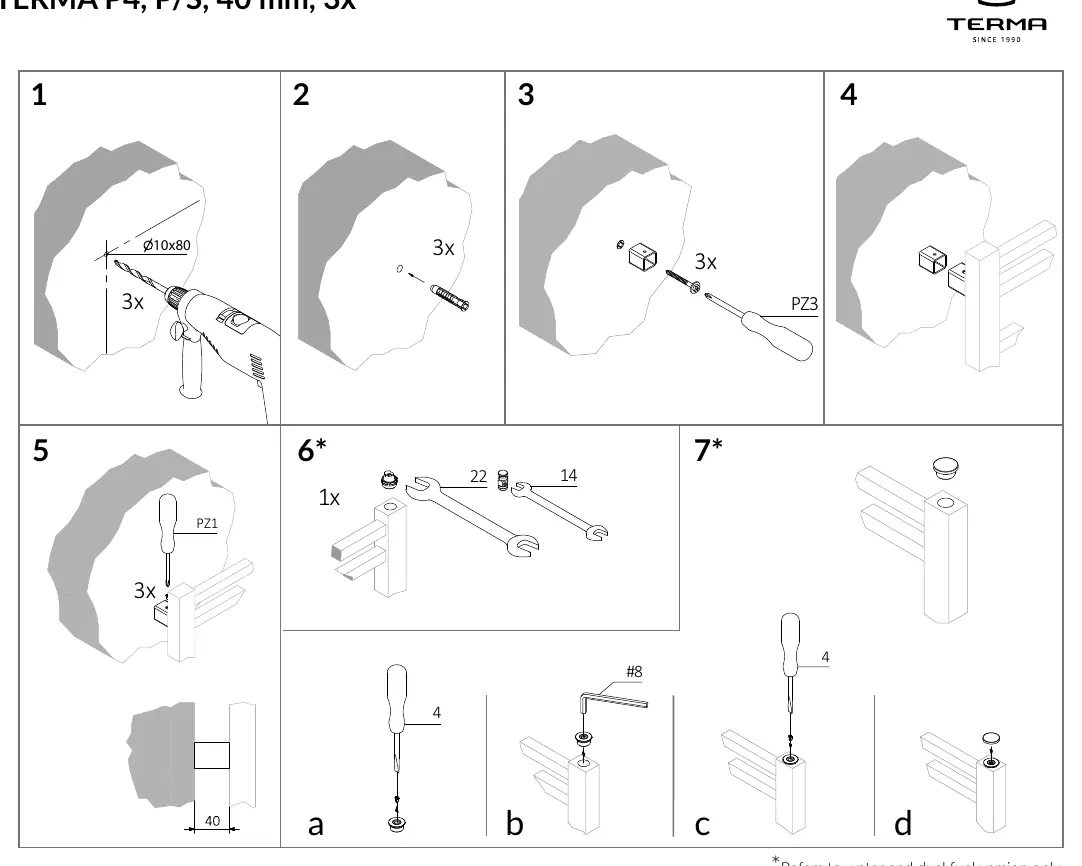

- Schemat montażu przedstawia proces wiercenia otworów (wiertło 10x80), montaż wsporników oraz mocowanie grzejnika do ściany.
- Rysunki techniczne pokazują wymiary montażowe oraz sposób zabezpieczenia wsporników śrubami.
Zgodność modelu
- Grzejnik przeznaczony wyłącznie do zamkniętych systemów grzewczych.
- Wymagane zawory 1/2" (brak w zestawie).
