Instrukcja montażu grzejnika łazienkowego Thermorail 12V Vertical Bar

Najważniejsze informacje z instrukcji

Grzejnik łazienkowy Thermorail 12V Vertical Bar jest urządzeniem niskonapięciowym, które musi być podłączone do dołączonego transformatora. Podłączenie bezpośrednio do sieci 240V spowoduje nieodwracalne uszkodzenie elementu grzejnego, którego nie można wymienić. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

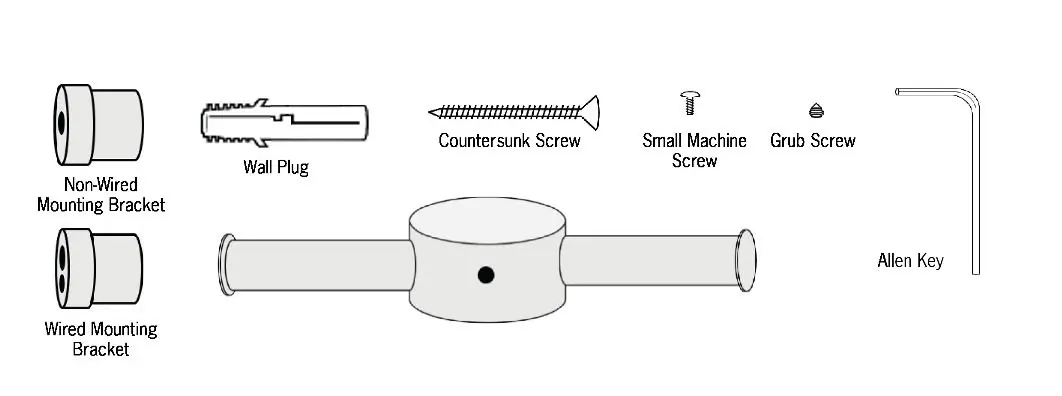

Zawartość zestawu

• Grzejnik Thermorail Single Vertical Bar
• Transformator 12V
• Zestaw montażowy: 1 wspornik bezprzewodowy, 1 wspornik przewodowy, kołki rozporowe, śruby wpuszczane, śruba maszynowa, wkręty dociskowe, hak, klucz imbusowy

Instalacja i podłączenie elektryczne

1. Wyłączenie zasilania: Przed rozpoczęciem prac upewnij się, że zasilanie sieciowe jest wyłączone.
2. Montaż transformatora: Transformator musi być zainstalowany w suficie lub wnęce ściennej w odległości nie większej niż 2 metry od grzejnika. Musi mieć zapewnioną wentylację i dostęp (np. za płytką rewizyjną lub wyłącznikiem).

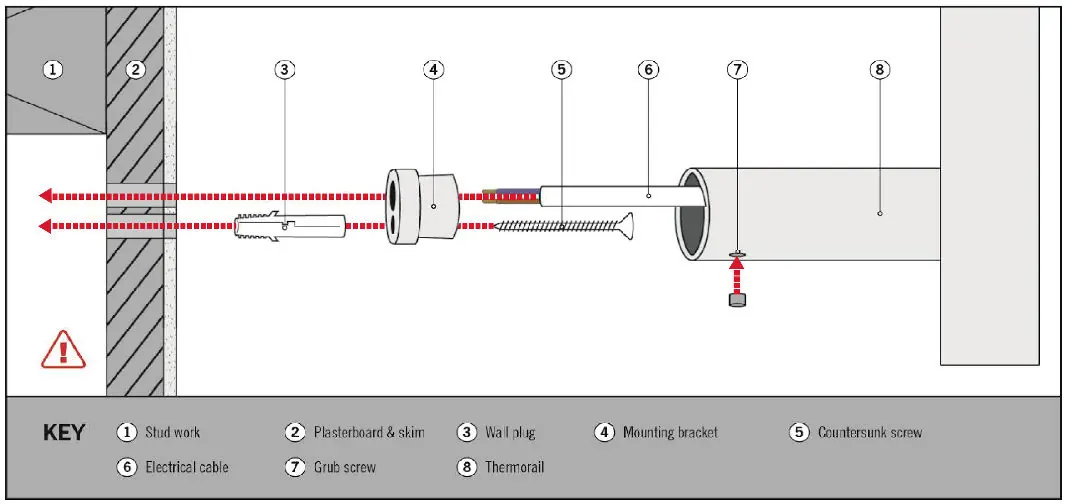

3. Montaż wsporników: Zmierz i zaznacz pozycje wsporników, upewniając się, że są w poziomie. Wywierć otwory 6mm, włóż kołki i przykręć wsporniki.
4. Podłączenie elektryczne: Przeciągnij kabel przez otwór we wsporniku i podłącz do transformatora. W przypadku wielu grzejników, każdy powinien mieć własny transformator, a wszystkie mogą być podłączone do jednego wyłącznika/timera równolegle.
5. Mocowanie grzejnika: Zamontuj grzejnik na wspornikach i dokręć wkręty dociskowe za pomocą dołączonego klucza imbusowego.
6. Opcjonalny hak: Jeśli chcesz użyć haka, nasuń go na górną część pionowego pręta (otwór na śrubę skierowany do ściany) i zabezpiecz małą śrubą maszynową.

Bezpieczeństwo i konserwacja

Grzejnik powinien być zainstalowany tak, aby podstawa znajdowała się co najmniej 600mm nad podłogą. Urządzenie jest gorące w dotyku, dlatego w pobliżu dzieci lub osób wymagających opieki należy zachować ostrożność. Do czyszczenia używaj miękkiej szmatki i nieściernych środków czyszczących. Unikaj szorowania, drapania oraz środków na bazie kwasów, które mogą uszkodzić wykończenie ze stali nierdzewnej.

Dane techniczne

Urządzenie wymaga zasilania 240V 50Hz, które jest konwertowane przez transformator na 12V. Metoda okablowania to instalacja stała (hardwired). Gwarancja na transformator wynosi 1 rok.
