Instrukcja montażu systemu ogrzewania podłogowego Thermonet

Najważniejsze informacje z instrukcji

System Thermonet jest przeznaczony do instalacji pod płytkami lub w wylewce. Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami (AS3000). Nigdy nie przecinaj żółtego kabla grzejnego, ponieważ spowoduje to zmianę rezystancji i uszkodzenie systemu. Przed, w trakcie i po instalacji należy przeprowadzić obowiązkowe testy rezystancji. System wymaga podłączenia przez wyłącznik RCD.

Elementy systemu

• Mata grzejna Thermonet (150W lub 200W/m2)
• Termostat (np. Thermotouch)
• Czujnik temperatury podłogi z elastycznym peszlem
• Alarm maty (model 6025)
• Taśma montażowa
• Opcjonalne płyty izolacyjne Econoboard

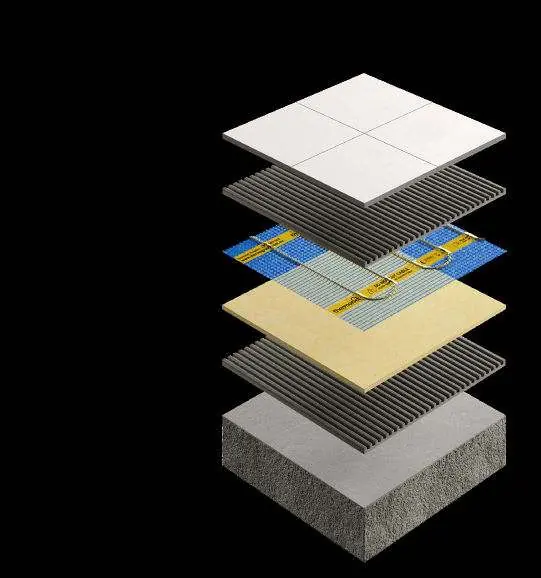

Przygotowanie podłoża i izolacja

Podłoże musi być czyste, suche i wolne od pyłu. Zaleca się stosowanie płyt izolacyjnych Econoboard, aby zredukować straty ciepła i przyspieszyć nagrzewanie. Płyty należy układać w układzie mijankowym (cegłowym). Płyty niepowlekane należy przykleić do betonu, a powlekane przykręcić do podłoża drewnianego za pomocą dedykowanych wkrętów i podkładek.

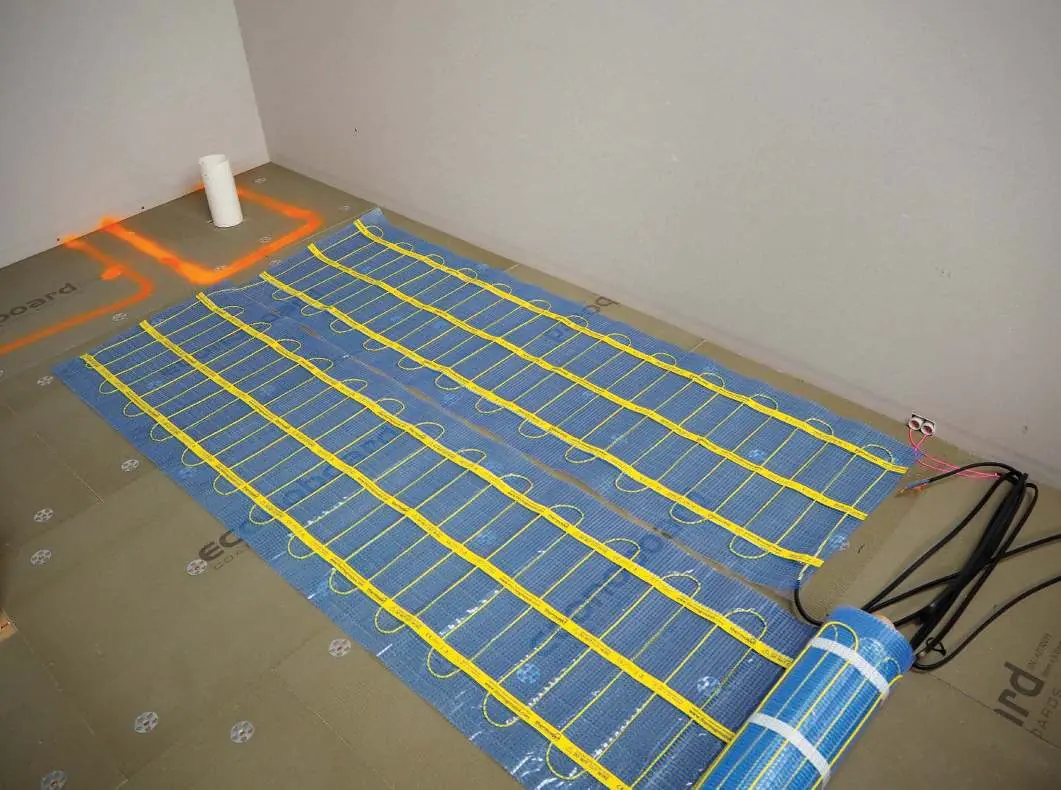

Instalacja maty grzejnej

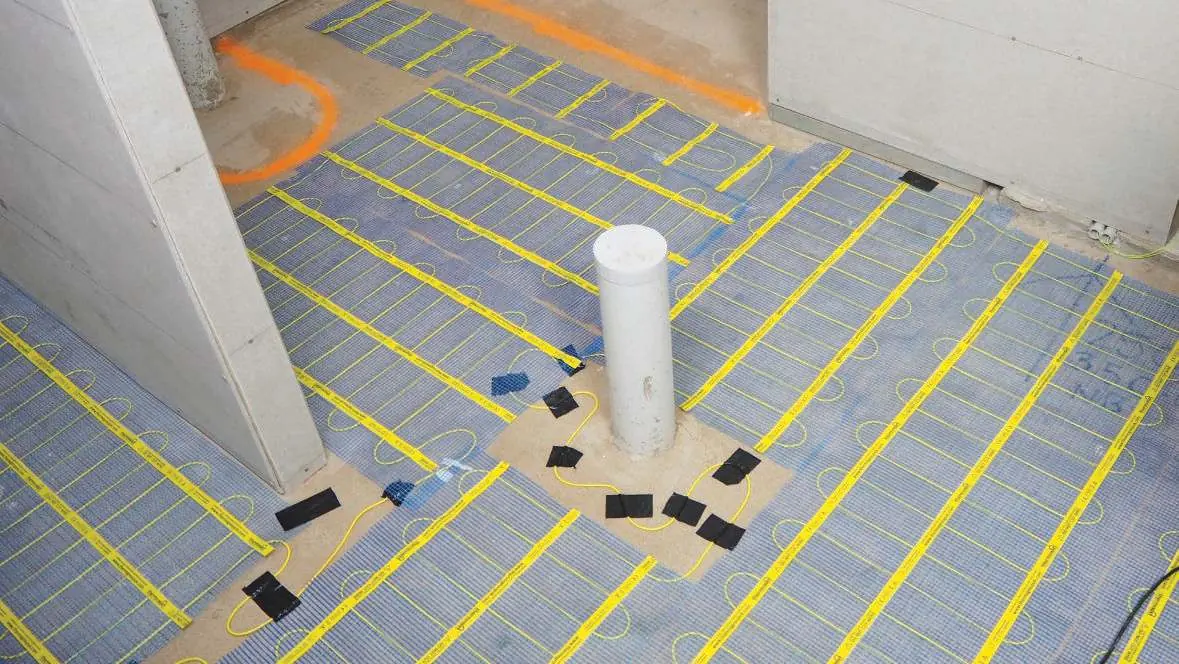

Zaplanuj układ maty, omijając stałe elementy wyposażenia (toalety, wanny). Czujnik temperatury należy umieścić w elastycznym peszlu, w połowie drogi między dwoma zwojami kabla grzejnego. Matę należy rozwijać stroną z klejem do dołu. W przypadku konieczności zmiany kierunku, można przeciąć niebieską siatkę (nigdy nie przecinaj kabla!), aby obrócić matę. Po ułożeniu maty, należy ją mocno docisnąć do podłoża.

Procedury testowe

Testy są niezbędne do zachowania gwarancji i należy je rejestrować w formularzu przekazania klientowi:

• Test A: Przed instalacją.
• Test B: Po ułożeniu maty, przed przykryciem podłogą.
• Test C: Po ułożeniu płytek/wylewki.

Testy obejmują pomiar rezystancji kabla grzejnego, ciągłość między przewodem ochronnym a żyłami oraz test rezystancji izolacji (meger 500V).

Wykończenie podłogi

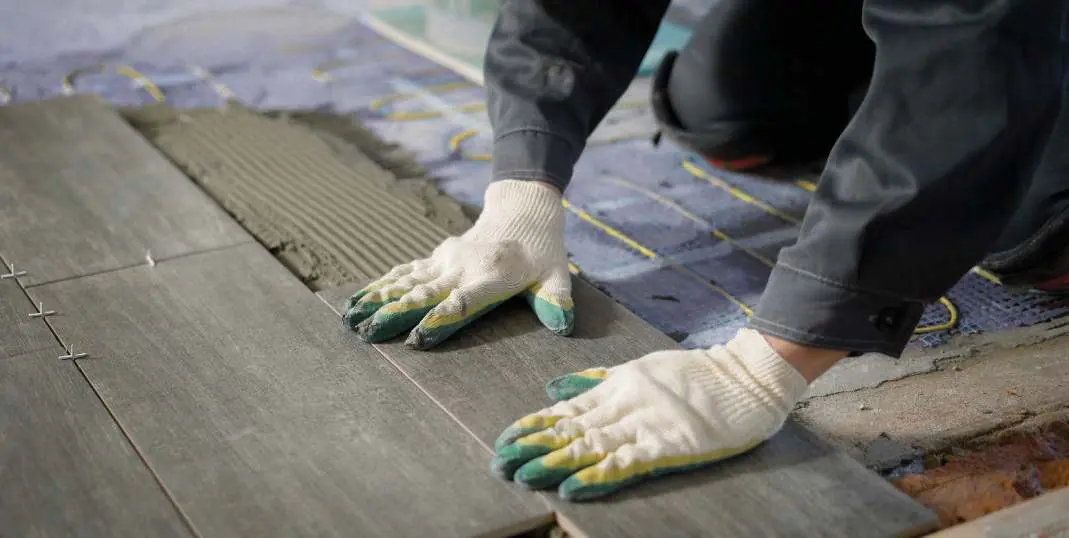

Kabel grzejny musi być w pełni zatopiony w elastycznym kleju do płytek lub wylewce samopoziomującej. Nie stosuj metody "na placki" (dot and dab). Przed włączeniem ogrzewania należy odczekać dwa tygodnie, aby klej lub wylewka całkowicie wyschły, chyba że producent chemii budowlanej zaleca inaczej.

Alarm maty grzejnej

Alarm 6025 służy do monitorowania ciągłości kabla podczas prac wykończeniowych. Jeśli alarm zacznie wyć, oznacza to uszkodzenie kabla lub rozłączenie. Należy natychmiast przerwać prace i sprawdzić połączenia.

Dane techniczne

• Napięcie: 240V
• Stopień ochrony: IP68
• Długość zimnego końca: 5m
• Maksymalna temperatura: 28°C (regulowana termostatem)
• Gwarancja: Dożywotnia na matę grzejną (przy poprawnej rejestracji)
