Instrukcja montażu systemu płyt z wypustkami Uponor Tecto
Szybki przewodnik instalacji systemu ogrzewania podłogowego Uponor Tecto. Dowiedz się, jak przygotować podłoże, układać płyty, montować rury i przeprowadzić próbę ciśnieniową instalacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces montażu systemu ogrzewania podłogowego Uponor Tecto. Dokument zawiera wytyczne dotyczące przygotowania podłoża, układania folii przeciwwilgociowej, montażu taśmy brzegowej, układania płyt z wypustkami oraz instalacji rur grzewczych. System wymaga przeprowadzenia próby ciśnieniowej przed zalaniem wylewką.
Przygotowanie podłoża i izolacja
Przed przystąpieniem do montażu upewnij się, że podłoże jest czyste, suche i równe. Należy wykonać następujące kroki:

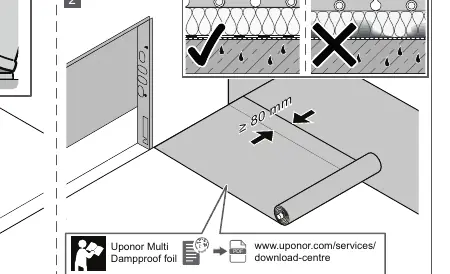

- Rozłóż folię przeciwwilgociową (Uponor Multi Dampproof foil) na całej powierzchni.
- Folia musi zachodzić na siebie z zakładką wynoszącą minimum 80 mm.
- Zamontuj taśmę brzegową (Uponor IM Multi Edging strip) wzdłuż wszystkich ścian i elementów konstrukcyjnych, aby skompensować rozszerzalność cieplną wylewki.
Montaż płyt Tecto
Płyty z wypustkami należy układać zgodnie z projektem instalacji:
- Rozpocznij układanie płyt od narożnika pomieszczenia.
- Płyty posiadają system łączenia, który pozwala na stabilne połączenie sąsiednich elementów.
- Upewnij się, że wypustki są wyrównane, tworząc regularną siatkę do prowadzenia rur.
Układanie rur

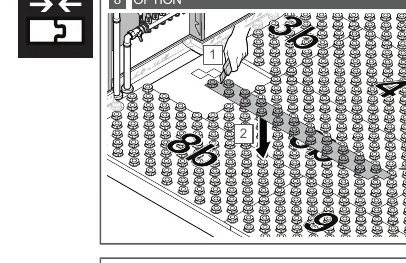

Rury grzewcze (np. Uponor Comfort Pipe PLUS lub MLCP RED) układa się bezpośrednio pomiędzy wypustkami płyt:
- Wciskaj rurę pomiędzy wypustki, dbając o zachowanie odpowiedniego promienia gięcia.
- Przestrzegaj minimalnych promieni gięcia rur, aby uniknąć ich załamania lub uszkodzenia.
- Podłącz rury do rozdzielacza (np. Uponor Vario S, M, PLUS lub C) zgodnie z instrukcją dołączoną do rozdzielacza.

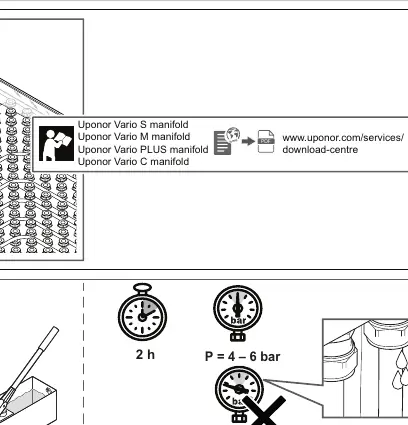

Próba ciśnieniowa
Po ułożeniu rur i przed wykonaniem wylewki konieczne jest sprawdzenie szczelności instalacji:
- Napełnij instalację wodą i odpowietrz ją.
- Przeprowadź próbę ciśnieniową przy ciśnieniu 4–6 bar.
- Czas trwania próby powinien wynosić 2 godziny.
- Podczas próby obserwuj manometr – spadek ciśnienia może świadczyć o nieszczelności.
Praktyczna pomoc
Typowe problemy
Nieszczelność instalacji podczas próby
Sprawdź wszystkie połączenia przy rozdzielaczu oraz upewnij się, że rura nie została załamana podczas układania.
Trudności z układaniem rur
Upewnij się, że temperatura otoczenia pozwala na elastyczną pracę z rurą. Nie przekraczaj dopuszczalnych promieni gięcia.
Przed użyciem
- Sprawdź czystość i równość podłoża.
- Zainstaluj folię przeciwwilgociową z zakładką min. 80 mm.
- Zamontuj taśmę brzegową wzdłuż ścian.
- Upewnij się, że posiadasz odpowiednie rury (Comfort Pipe PLUS lub MLCP RED).
- Przygotuj rozdzielacz do podłączenia rur.
Parametry w praktyce
- Próba ciśnieniowa
- 4-6 bar przez 2 godziny przed zalaniem wylewką.
- Zakładka folii
- Minimum 80 mm dla zapewnienia szczelności przeciwwilgociowej.
Ilustracje i schematy
- Strona 2: Schemat układania folii i taśmy brzegowej.
- Strona 3: Schemat łączenia rur z rozdzielaczem.
- Strona 4: Schemat próby ciśnieniowej i minimalnych promieni gięcia rur.
Zgodność modelu
- System kompatybilny z rozdzielaczami Uponor Vario S, M, PLUS, C.
- Obsługiwane rury: Uponor Comfort Pipe PLUS (Ø14, Ø16, Ø17) oraz Uponor MLCP RED (Ø14, Ø16).
