Centrala sterująca Warmup konekt Wireless 10-Channel (KW-WC10CH) służy do zarządzania ogrzewaniem podłogowym. Urządzenie obsługuje do 10 stref grzewczych (lub 9 przy jednoczesnej obsłudze pompy obiegowej). Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie sieciowe.

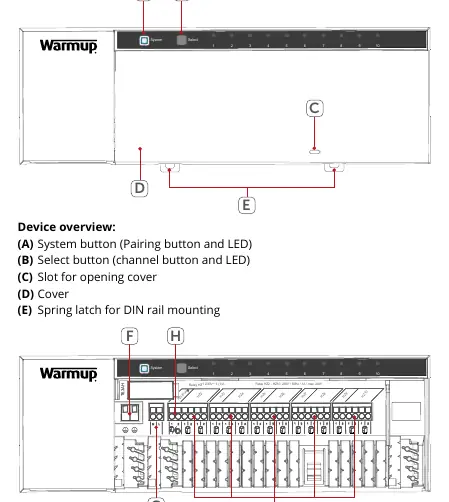

Opis urządzenia
Urządzenie posiada wskaźniki LED oraz przyciski systemowe ułatwiające konfigurację. Główne elementy to:
- Przycisk System (A) – parowanie i obsługa.
- Przycisk Select (B) – wybór kanału.
- Zaciski zasilania (L, N) oraz zaciski dla siłowników stref (HZ1-HZ10).
- Złącze dla pompy obiegowej (HZ1/Pump).
Montaż
Centralę można zamontować na dwa sposoby:
- Montaż śrubowy: Zaznacz dwa otwory w odległości 13,6 cm od siebie, wywierć je i zabezpiecz centralę za pomocą dostarczonych śrub i kołków.
- Montaż na szynie DIN: Umieść centralę na szynie i zabezpiecz ją, przesuwając zatrzaski sprężynowe (E) do góry.
Podłączenie elektryczne
Podłącz przewody zgodnie ze schematem:
- Podłącz zasilanie 230V AC do zacisków L i N.
- Podłącz siłowniki zaworów oraz pompę do odpowiednich zacisków stref (HZ1-HZ10).
- Upewnij się, że wszystkie kable są zabezpieczone w przepustach kablowych przed zamknięciem obudowy.
Parowanie z systemem
Urządzenie współpracuje z systemem Warmup konekt Wireless Smart Hub:
- Pobierz aplikację konekt i wybierz opcję parowania urządzenia.
- Naciśnij przycisk System (A) na centrali – dioda zacznie migać na pomarańczowo.
- Zeskanuj kod QR z urządzenia lub wprowadź ostatnie cztery cyfry numeru seryjnego w aplikacji.
- Po udanym parowaniu dioda (B) zaświeci się na zielono.
Rozwiązywanie problemów
Jeśli dioda (B) świeci na czerwono, oznacza to błąd:
- Urządzenie nie może zostać osiągnięte (brak zasięgu).
- Błąd wykonania polecenia (blokada mechaniczna, awaria).
- Urządzenie jest uszkodzone.
W przypadku przekroczenia limitu czasu transmisji (Duty Cycle), urządzenie może przestać działać na maksymalnie 1 godzinę.
Konserwacja i czyszczenie
Urządzenie nie wymaga specjalistycznej konserwacji. Do czyszczenia używaj miękkiej, czystej i niestrzępiącej się szmatki. W przypadku trudniejszych zabrudzeń można użyć szmatki zwilżonej ciepłą wodą. Nie używaj detergentów ani chemikaliów.
Praktyczna pomoc
Typowe problemy
Dioda (B) świeci na czerwono
Urządzenie nie może wykonać polecenia. Sprawdź zasięg radiowy, czy nie ma blokad mechanicznych lub czy urządzenie nie jest uszkodzone.
Przekroczony limit Duty Cycle
Urządzenie przestaje działać na krótki czas (max 1h) w celu przestrzegania limitów transmisji radiowej. Poczekaj, aż urządzenie wznowi pracę.
Brak połączenia z termostatem
Zmień położenie termostatu ściennego lub dodaj wzmacniacz sygnału (repeater), jeśli połączenie radiowe jest niestabilne.
Przed użyciem
- Odłącz zasilanie sieciowe przed rozpoczęciem prac instalacyjnych.
- Upewnij się, że miejsce montażu jest w zasięgu kabli siłowników i pompy.
- Przygotuj śrubokręt płaski do otwarcia obudowy i terminali.
- Pobierz aplikację konekt na smartfon.
- Skonfiguruj Smart Hub przed dodawaniem centrali do systemu.
Parametry w praktyce
- Liczba stref grzewczych
- 10 stref (lub 9 przy jednoczesnej obsłudze pompy obiegowej).
- Stopień ochrony
- IP20 (tylko do użytku wewnątrz pomieszczeń).
- Częstotliwość radiowa
- 868 MHz (pasmo regulowane).
Ilustracje i schematy

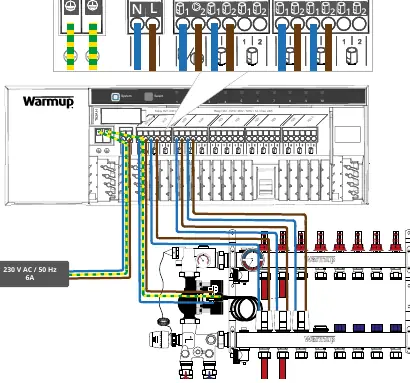

- Schemat połączeń pokazuje podłączenie zasilania 230V do zacisków L i N oraz siłowników do poszczególnych stref (HZ1-HZ10).
- Przepusty kablowe (J, K, L) mają określone maksymalne przekroje kabli, które należy przestrzegać.
Zgodność modelu
- Wymaga systemu Warmup konekt Wireless Smart Hub (KW-UKHUB).
- Kompatybilna z termostatem ściennym KW-STATH.
