Instrukcja obsługi zestawu Atomstack Air Assist Kit

Najważniejsze informacje z instrukcji

Zestaw Atomstack Air Assist Kit jest przeznaczony do poprawy jakości grawerowania i cięcia laserowego. Instrukcja obejmuje montaż osłony powietrznej (Air Guide Hood) oraz instalację pompy powietrza. Procedura montażu różni się w zależności od modelu lasera, dlatego przed przystąpieniem do pracy należy zidentyfikować swój model i wybrać odpowiednią sekcję instrukcji.

Opis zestawu i części

Zestaw zawiera następujące elementy (uwaga: nie wszystkie części są używane w każdym modelu):

• Pompa powietrza
• Zasilacz
• Przewód powietrzny (trachea)
• Śruby samogwintujące M3
• Wkręt ustalający (Set screw)
• Śrubokręt imbusowy i śrubokręt krzyżakowy PH1
• Podkładki silikonowe

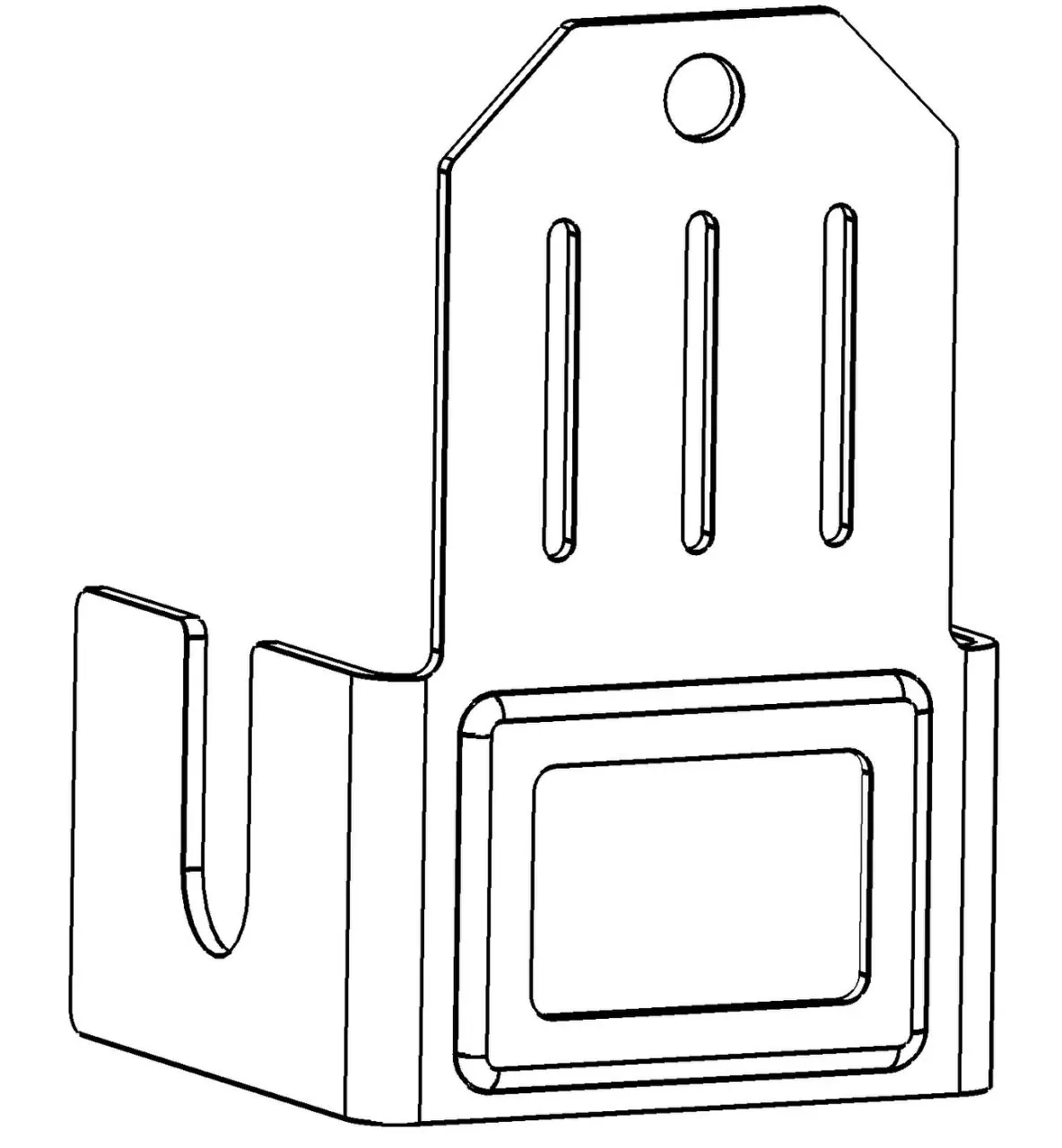

• Różne warianty osłon i deflektorów (NO. 1, NO. 1-1, NO. 1-2, NO. 1-3, NO. 2, NO. 2-1)

Instalacja osłony powietrznej

Procedura montażu zależy od posiadanego modelu lasera:

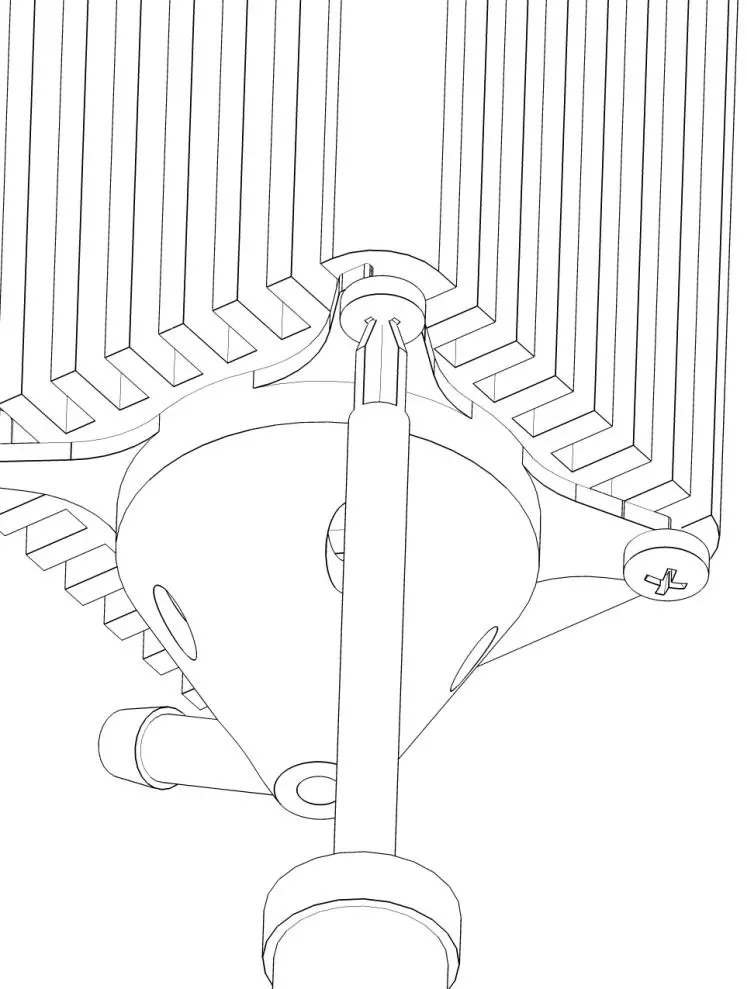

• Dla modeli A5 10W/20W/30W/Pro: Należy usunąć obecne osłony akrylowe, obrócić laser o 180 stopni, usunąć wkręt ustalający i odkręcić starą osłonę. Następnie zamontować element NO.1, przykręcić go śrubami, zamontować element NO.1-1 i podłączyć przewód.
• Dla modeli A5 M50 Pro, P9 M40, X7 Pro, P9 M50, A10 PRO, A5 M50, S10 Pro, X7: Należy usunąć wkręt ustalający z prawej strony, zdjąć filtr/osłonę, usunąć starą osłonę, zamontować elementy NO.1 i NO.1-2, a następnie zamocować osłonę i filtr.

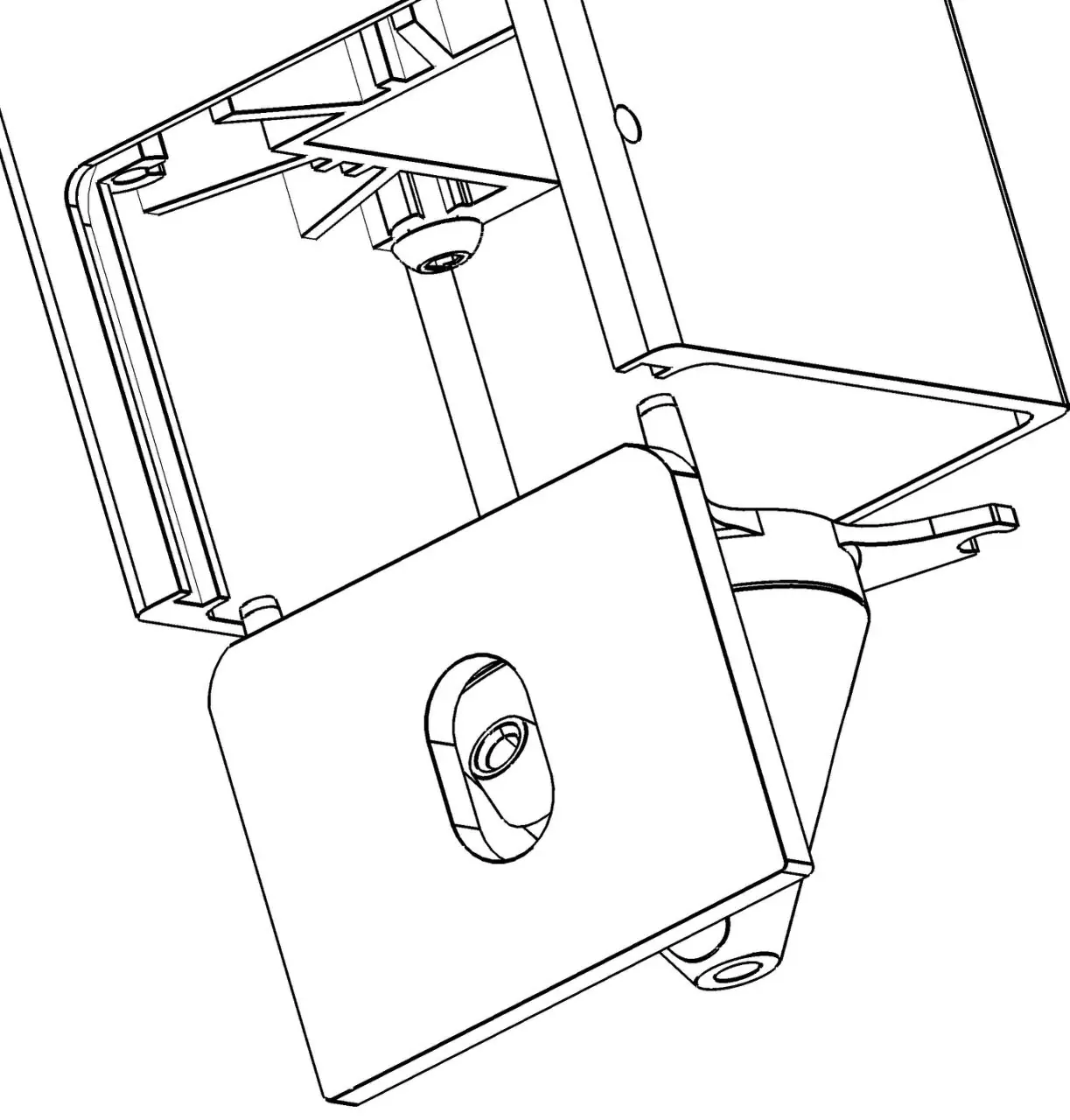

• Dla modeli AtomStack A5 Pro+ oraz P7 M40: Wymagany jest wybór jednej z dwóch kombinacji montażowych (Kombinacja 1: NO.1 + NO.1-3 lub Kombinacja 2: NO.2 + NO.2-1). Należy wybrać tę, która zapewnia idealne przyleganie osłony do lasera.

Instalacja i użytkowanie pompy

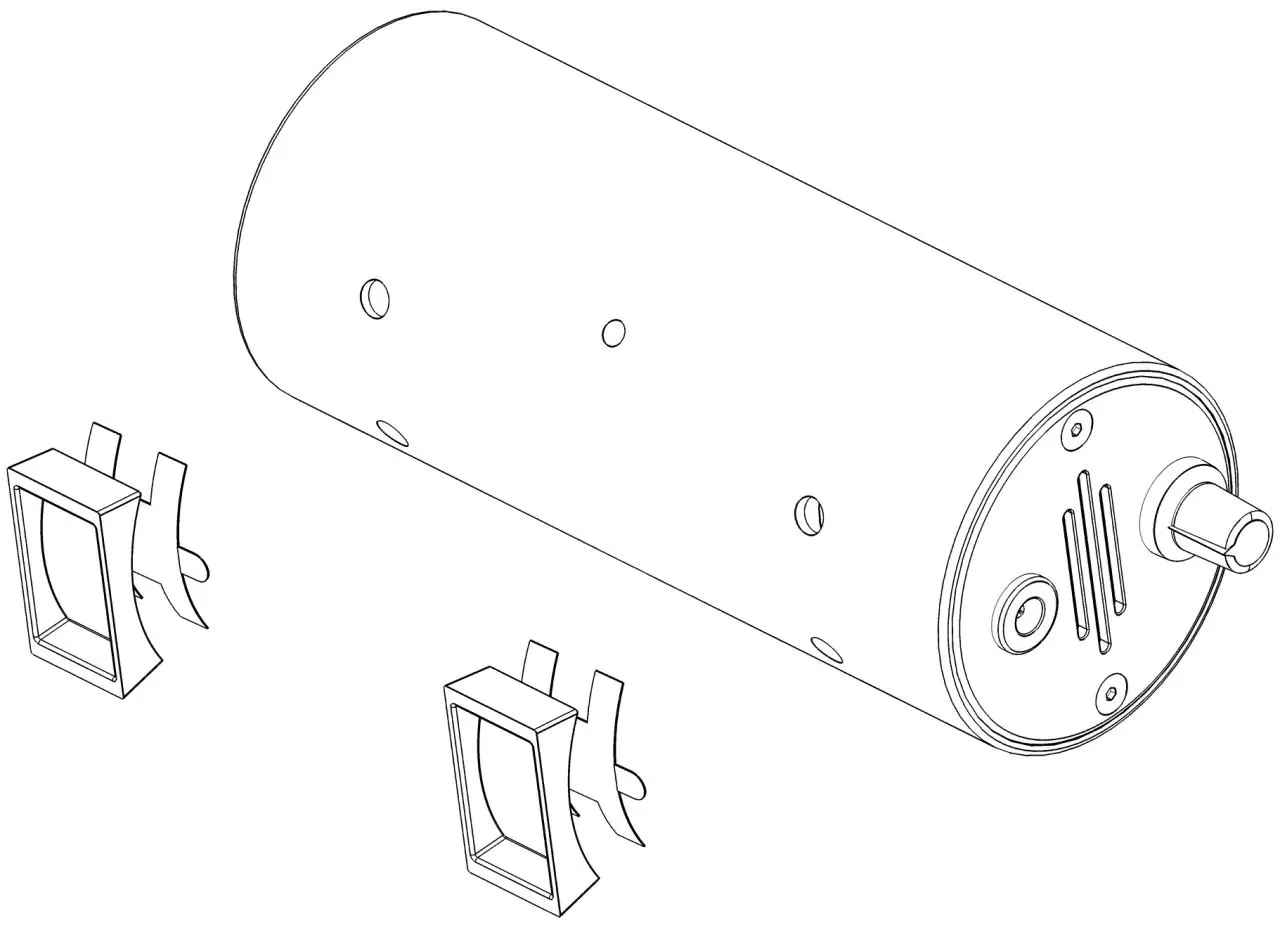

1. Przyklej podkładki silikonowe do spodu pompy, usuwając papier zabezpieczający.
2. Podłącz przewód powietrzny do portu wylotowego pompy.
3. Podłącz przewód do osłony na laserze i zabezpiecz go opaską zaciskową (nylon tie), uważając, aby nie zdławić przepływu powietrza.
4. Podłącz zasilanie i użyj pokrętła regulacji prędkości, aby dostosować siłę nadmuchu.

Środki ostrożności i konserwacja

• Uwaga: Nie zginaj przewodu powietrznego zbyt mocno, aby uniknąć jego zablokowania.

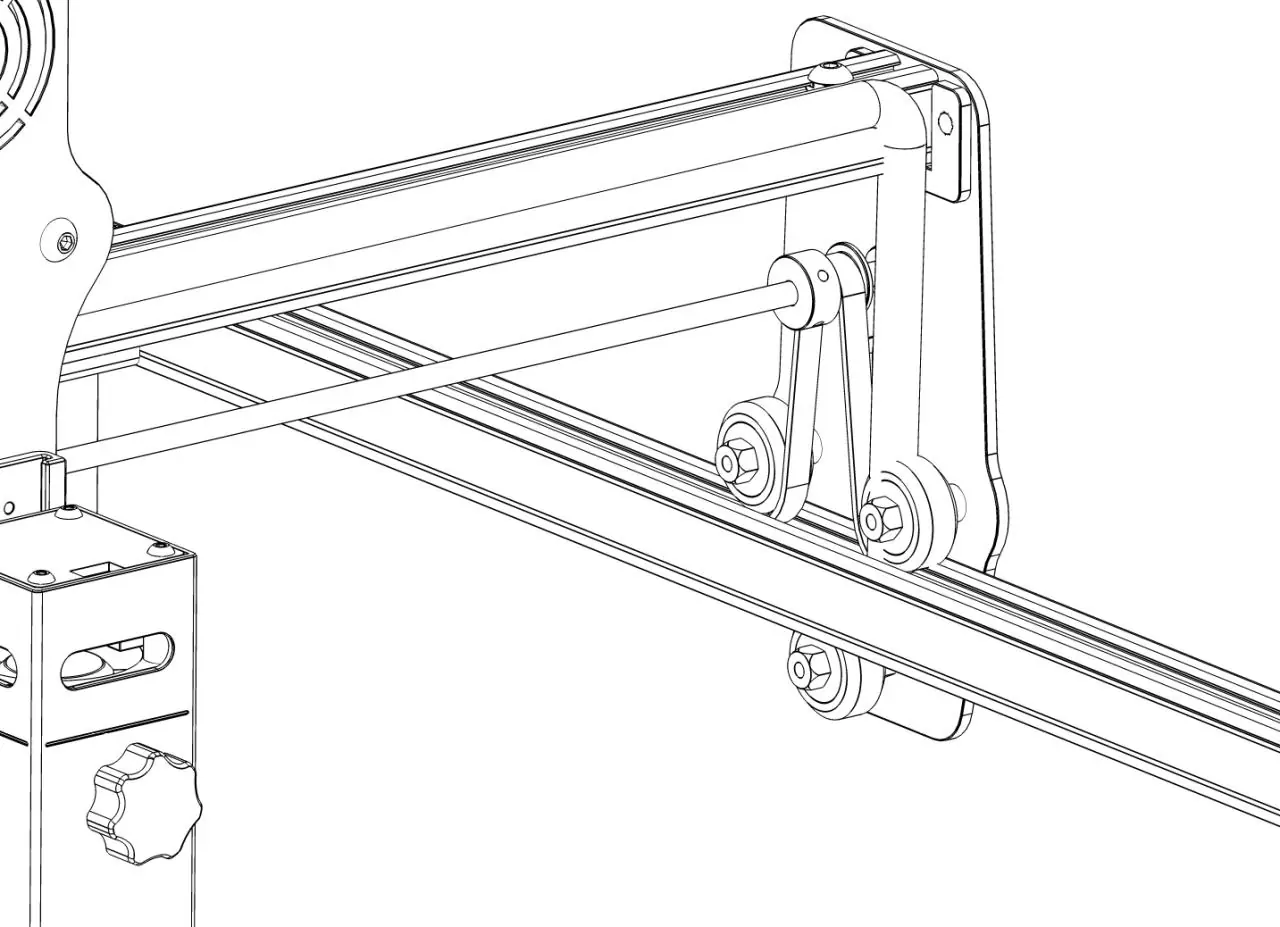

• Uwaga: Upewnij się, że przewód nie koliduje z ruchomymi częściami maszyny (np. kołami prowadzącymi).
• Konserwacja: Po każdym użyciu wyczyść wylot powietrza w osłonie, aby zapobiec gromadzeniu się osadów, które mogą wpłynąć na wydajność urządzenia.

Dane kontaktowe

W przypadku problemów technicznych lub pytań dotyczących gwarancji, skontaktuj się z producentem:

Strona internetowa: www.atomstack.netE-mail wsparcia: [email protected]
