Instrukcja obsługi modułu laserowego Creality 10W
Szybki przewodnik po instalacji i obsłudze modułu laserowego Creality 10W. Dowiedz się, jak zamontować urządzenie, skonfigurować oprogramowanie LightBurn, bezpiecznie używać lasera oraz rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł laserowy Creality jest przeznaczony do grawerowania i cięcia materiałów takich jak drewno, skóra, akryl czy plastik. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa: zawsze używać okularów ochronnych, zapewnić dobrą wentylację, nie pozostawiać urządzenia bez nadzoru podczas pracy oraz przygotować gaśnicę. Urządzenie wymaga poprawnego ustawienia ostrości (ogniskowej) przed każdym użyciem.
Opis urządzenia i elementy zestawu

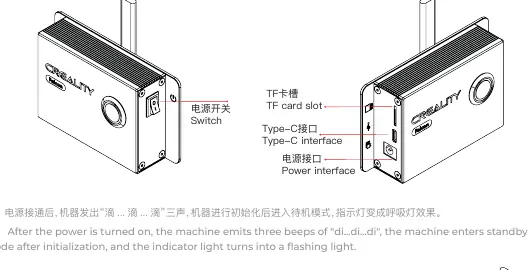

W skład zestawu wchodzi moduł laserowy, płytka mocująca, skrzynka kontrolna, okablowanie, okulary ochronne, przymiar do ustawiania ostrości oraz akcesoria montażowe. Skrzynka kontrolna posiada port USB-C, slot na kartę TF, wyłącznik zasilania oraz przycisk sterujący (microswitch).
Montaż i instalacja
Montaż został przedstawiony na przykładzie drukarki Ender-3 V2:
- Odłącz zasilanie drukarki.
- Odłącz przewody silników osi X i Y oraz wyłączników krańcowych.
- Zainstaluj płytkę mocującą moduł laserowy (musi być ustawiona pionowo).
- Zamontuj moduł laserowy i zabezpiecz go śrubami.
- Podłącz przewody zgodnie z oznaczeniami (X, Y, Z).
- Użyj opasek zaciskowych do uporządkowania przewodów.
Przygotowanie i konfiguracja
Przed rozpoczęciem pracy należy:
- Wyczyścić soczewkę ochronną lasera.
- Ustawić ostrość: użyj przymiaru do ustawiania ostrości, aby zapewnić odpowiednią odległość między modułem a materiałem.
- Skonfigurować parametry GRBL: w oprogramowaniu LightBurn należy ustawić parametry $130 i $131 zgodnie z modelem drukarki (np. 220 dla Ender-3).
Obsługa urządzenia
Urządzenie może pracować w dwóch trybach:
- Praca online: Połączenie z komputerem przez kabel USB-C. Wymaga wyboru odpowiedniego portu COM w oprogramowaniu.
- Praca offline: Użycie karty TF. Pliki gcode należy zapisać w głównym katalogu karty. Po włożeniu karty i włączeniu zasilania, przycisk na skrzynce kontrolnej służy do podglądu (preview) i rozpoczęcia grawerowania.
Wskaźniki stanu
- Dioda wyłączona: Brak zasilania lub błąd.
- Wolne miganie: Tryb gotowości (standby).
- Szybkie miganie: Tryb aktualizacji oprogramowania.
- Światło ciągłe: Tryb podglądu lub grawerowania (laser aktywny).
Informacje o producencie
Creality
Praktyczna pomoc
Typowe problemy
Laser nie tnie materiału lub graweruje słabo
Sprawdź czystość soczewki ochronnej oraz poprawność ustawienia ostrości (ogniskowej) za pomocą przymiaru.
Oś Z opada podczas grawerowania
Włącz drukarkę lub zastosuj inne mechaniczne zabezpieczenie osi Z przed opadaniem.
Błąd połączenia w trybie online
Upewnij się, że w oprogramowaniu wybrano właściwy port COM i nie włożono karty TF do skrzynki kontrolnej.
Przed użyciem
- Załóż okulary ochronne chroniące przed promieniowaniem lasera.
- Wyczyść soczewkę ochronną modułu laserowego.
- Ustaw ostrość lasera za pomocą dołączonego przymiaru.
- Umieść pod materiałem niepalną podkładkę (np. metalową płytę).
- Upewnij się, że środowisko pracy jest dobrze wentylowane.
- Sprawdź, czy wszystkie przewody są poprawnie podłączone.
Parametry w praktyce
- Temperatura pracy
- 0°C - 35°C.
Ilustracje i schematy

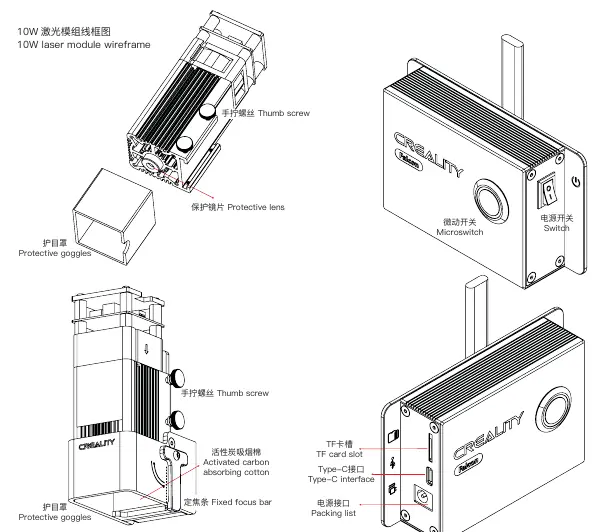

- Schemat części: przedstawia moduł laserowy, okulary, przymiar ostrości oraz skrzynkę kontrolną z portami.

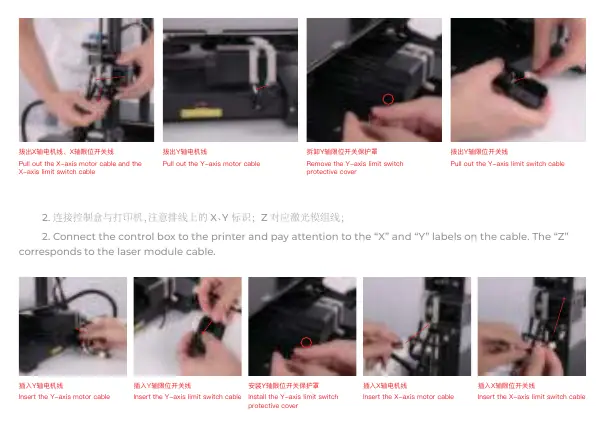

- Schemat montażu: pokazuje sposób odłączania przewodów drukarki i podłączania modułu laserowego.

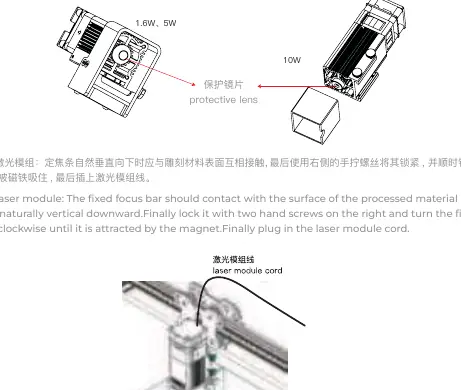

- Schemat ustawiania ostrości: ilustruje kontakt przymiaru z materiałem i modułem.
Zgodność modelu
- Kompatybilny z wieloma modelami drukarek Creality, m.in. Ender-3, Ender-3 V2, Ender-3 S1, CR-10.
- Wymaga konfiguracji parametrów $130 i $131 w oprogramowaniu LightBurn w zależności od pola roboczego drukarki.
