Instrukcja obsługi grawera laserowego Creality Falcon Pro 10W

Najważniejsze informacje z instrukcji

Grawer laserowy Creality Falcon Pro 10W to zaawansowane urządzenie wymagające przestrzegania zasad bezpieczeństwa. Przed rozpoczęciem pracy należy upewnić się, że urządzenie znajduje się w dobrze wentylowanym, chłodnym i wolnym od kurzu miejscu. Użytkownik musi zawsze nosić okulary ochronne, aby zapobiec uszkodzeniu wzroku przez wiązkę lasera. Zabrania się pozostawiania pracującego urządzenia bez nadzoru oraz używania go w pobliżu materiałów łatwopalnych. W przypadku problemów z oprogramowaniem, najnowszą wersję firmware można pobrać ze strony producenta, zapisać plik .bin na karcie TF i włożyć ją do wyłączonego urządzenia, które zaktualizuje się automatycznie po włączeniu.

Opis urządzenia

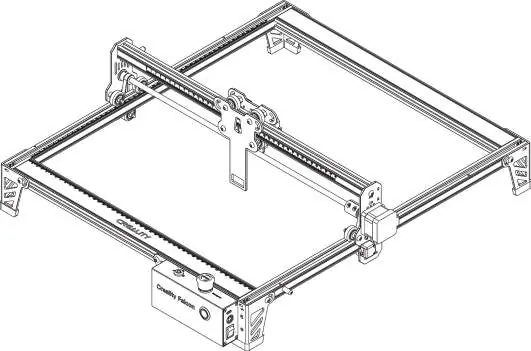

Urządzenie składa się z ramy osi X i Y, modułu laserowego, pompy powietrza oraz skrzynki sterowniczej. Na obudowie znajduje się wyłącznik bezpieczeństwa (Emergency Stop), blokada bezpieczeństwa (Safety Lock) oraz gniazdo karty TF. Pompa powietrza jest niezbędnym elementem poprawiającym jakość grawerowania.

Montaż

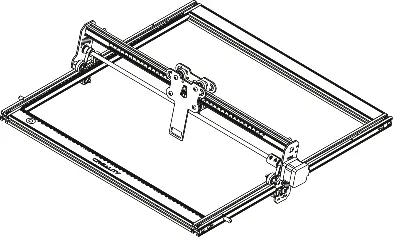

1. Montaż osi Y: Przełóż lewy zespół osi Y przez zespół osi X, dbając o właściwe ułożenie paska. Powtórz czynność dla prawego zespołu osi Y, wkładając nakrętki typu T.
2. Montaż profili osi X: Połącz tylny i przedni profil osi X za pomocą ośmiu śrub M5*20.
3. Montaż statywów i skrzynki sterowniczej: Zamontuj trzy statywy i skrzynkę sterowniczą, dokręcając je ośmioma śrubami. Upewnij się, że zespół osi X jest równoległy do tylnego profilu.
4. Montaż modułu laserowego: Umieść moduł laserowy, używając listwy do ustawiania ostrości (multi-level fixed focus bar) między modułem a materiałem. Zablokuj moduł śrubami. Podłącz pompę powietrza za pomocą silikonowej rurki.

Obsługa i oprogramowanie

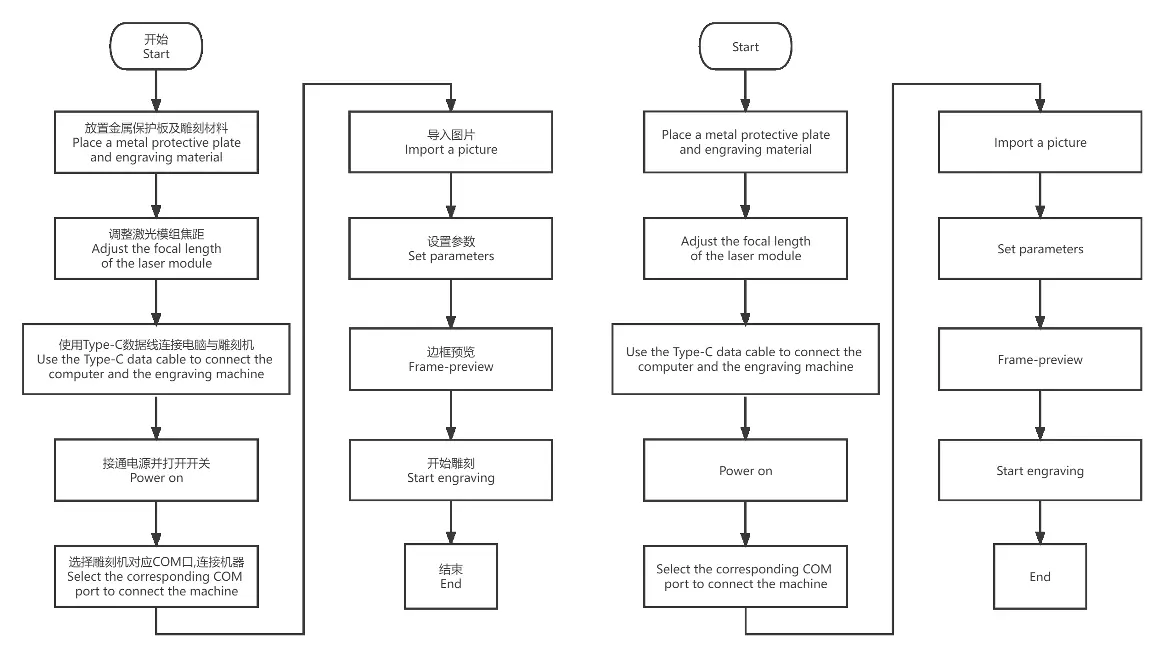

Urządzenie może być sterowane z komputera PC za pomocą oprogramowania LaserGRBL lub LightBurn (połączenie kablem USB-C) lub w trybie offline za pomocą karty TF. W trybie offline należy zapisać plik gcode w katalogu głównym karty TF, włożyć ją do urządzenia i włączyć zasilanie. Po usłyszeniu sygnałów dźwiękowych i przejściu w tryb gotowości, przycisk na obudowie pozwala na uruchomienie podglądu i grawerowania.

Statusy wskaźników

• Światło wyłączone: Urządzenie wyłączone lub błąd zasilania.
• Światło pulsujące (oddychanie): Tryb gotowości.
• Światło migające: Tryb aktualizacji lub błąd.
• Światło ciągłe: Tryb podglądu lub grawerowania (praca lasera).

Rozwiązywanie problemów

• Urządzenie nie włącza się: Sprawdź wyłącznik bezpieczeństwa (Emergency Stop) oraz blokadę bezpieczeństwa (Safety Lock).
• Urządzenie przesuwa się lub przewraca podczas pracy: Przesuń urządzenie do pozycji wyjściowej i naciśnij mikroprzełącznik na skrzynce sterowniczej.
• Błąd podglądu: Upewnij się, że karta TF jest włożona i zawiera plik gcode w katalogu głównym.
