Instrukcja obsługi grawerki laserowej Elegoo Phecda

Najważniejsze informacje

Grawerka laserowa Elegoo Phecda jest urządzeniem wymagającym przestrzegania ścisłych zasad bezpieczeństwa. Zawsze noś okulary ochronne podczas pracy z laserem, ponieważ nawet odbite światło może trwale uszkodzić wzrok. Urządzenie obsługuje pliki w formacie .nc (Numerical Control), które muszą znajdować się w katalogu głównym karty TF.

Opis urządzenia i połączenia

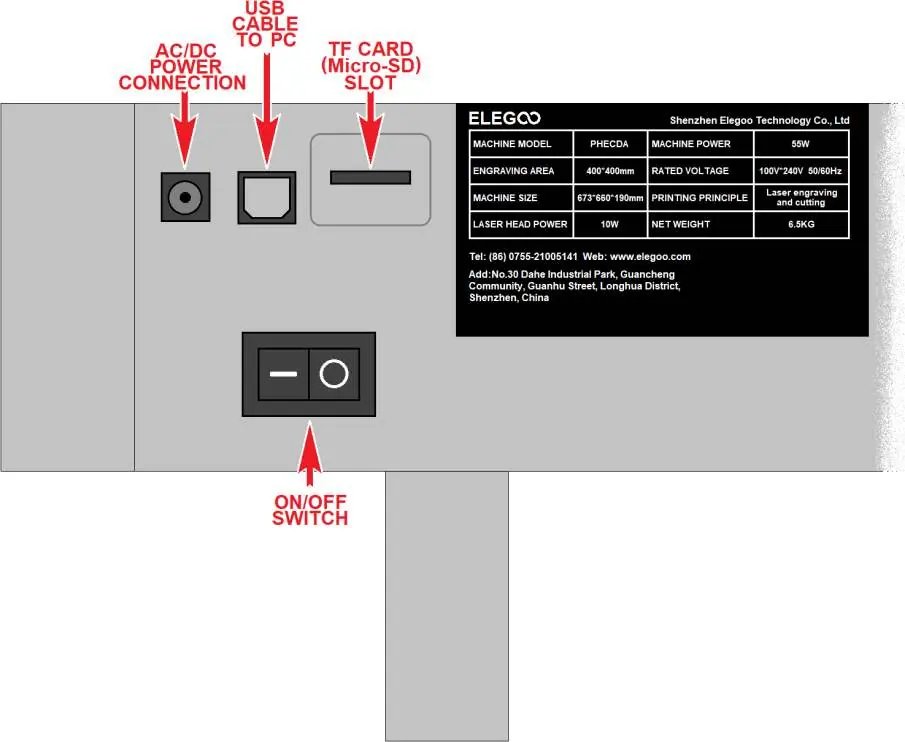

Na boku urządzenia znajdują się kluczowe porty: złącze zasilania AC/DC, port USB do połączenia z komputerem, slot na kartę TF (micro-SD) oraz włącznik zasilania. Pamiętaj, aby kartę TF wkładać i wyjmować wyłącznie przy wyłączonym zasilaniu.

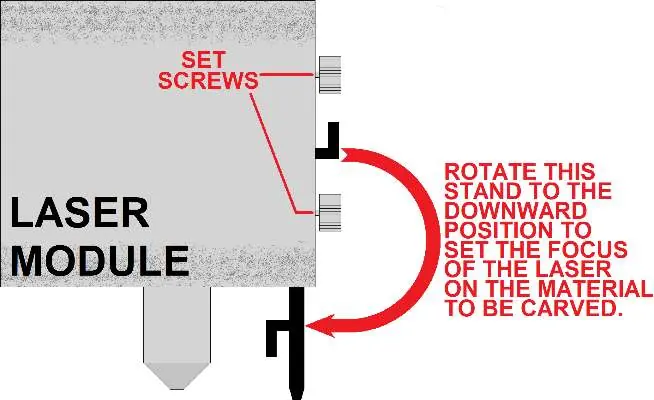

Ustawianie ostrości lasera

Prawidłowe ustawienie ostrości jest kluczowe dla jakości grawerowania i cięcia. Aby to zrobić:

• Zdejmij pomarańczową osłonę z modułu lasera.
• Umieść materiał pod laserem.
• Poluzuj śruby mocujące moduł lasera.
• Opuść czarną plastikową podpórkę (kickstand) do pozycji dolnej.
• Opuść moduł lasera, aż podpórka oprze się na materiale.
• Dokręć śruby mocujące i podnieś podpórkę do pozycji przechowywania.
• Załóż z powrotem osłonę.

Obsługa ekranu dotykowego

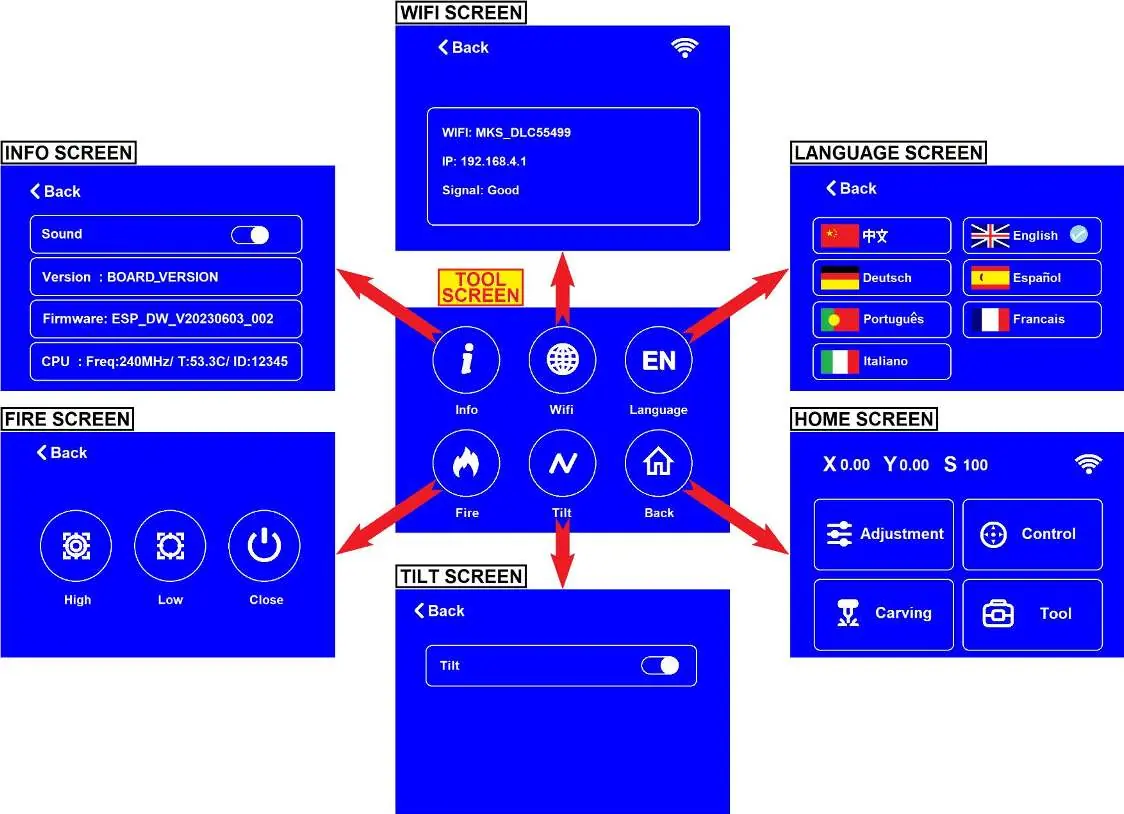

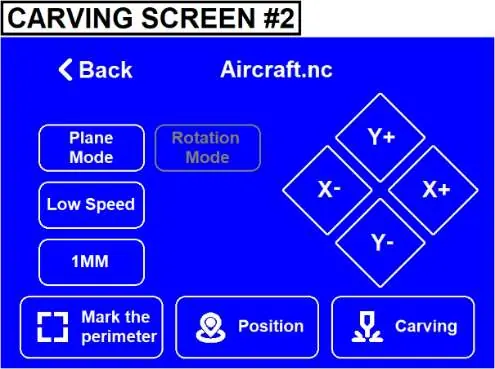

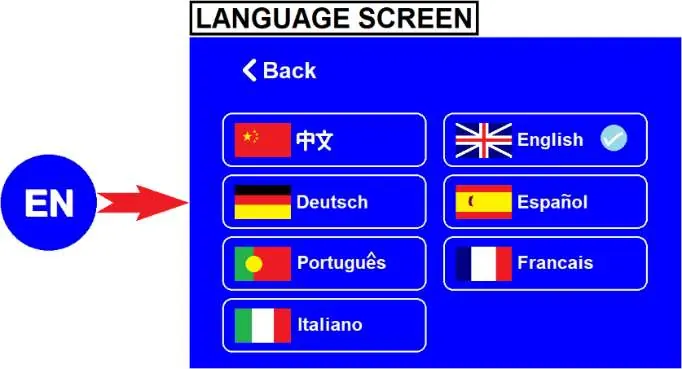

Ekran główny pozwala na dostęp do czterech głównych sekcji: Adjustment (regulacja), Control (kontrola), Carving (grawerowanie) oraz Tool (narzędzia). Sekcja Adjustment służy do włączania lasera na niskiej mocy w celu ustalenia jego położenia na materiale. Sekcja Carving umożliwia wybór pliku .nc, zmianę trybu pracy (płaski lub rotacyjny) oraz sterowanie ruchem głowicy. Sekcja Control pozwala na ustawienie punktu początkowego (Home/Origin).

Konserwacja i czyszczenie

Regularna konserwacja jest niezbędna dla długiej żywotności urządzenia. Należy regularnie czyścić wentylatory modułu lasera, wentylator filtra oraz lustro okienne lasera. Zanieczyszczone lustro może ulec zniszczeniu pod wpływem ciepła. Filtr powietrza należy sprawdzać co tydzień i wymieniać co 1-2 miesiące w zależności od intensywności użytkowania.

Rozwiązywanie problemów

Jeśli urządzenie nie widzi plików, upewnij się, że są one w formacie .nc i znajdują się w katalogu głównym karty TF. W przypadku kolizji głowicy z szynami, należy poprawnie ustawić punkt Home i użyć funkcji 'Mark the Perimeter' przed rozpoczęciem pracy. Jeśli obraz jest lustrzany, sprawdź ustawienie 'Device Origin' w oprogramowaniu LightBurn.
