Instrukcja obsługi drukarki 3D Elegoo Centauri Carbon 2 Combo

Najważniejsze informacje

Drukarka 3D Elegoo Centauri Carbon 2 Combo to zaawansowane urządzenie typu FDM. Przed rozpoczęciem pracy należy upewnić się, że urządzenie jest w dobrym stanie, a wszystkie akcesoria są obecne. W przypadku problemów, należy skontaktować się z oficjalnym wsparciem technicznym Elegoo. Drukarka przechodzi rygorystyczne testy przed wysyłką, więc drobne zarysowania są dopuszczalne i nie wpływają na funkcjonalność.

Specyfikacja techniczna

• Technologia druku: Fused Deposition Modeling (FDM)
• Obszar roboczy: 256 x 256 x 256 mm
• Dokładność druku: ±0.1 mm
• Maksymalna prędkość: ≤500 mm/s
• Maksymalna temperatura dyszy: 350°C
• Maksymalna temperatura stołu: 110°C
• Zasilanie: AC 100-240V; 50/60Hz

Budowa urządzenia

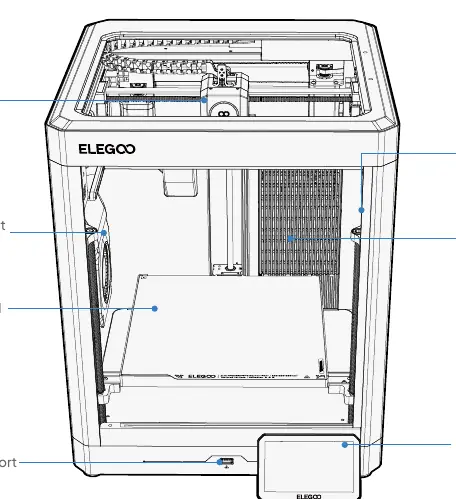

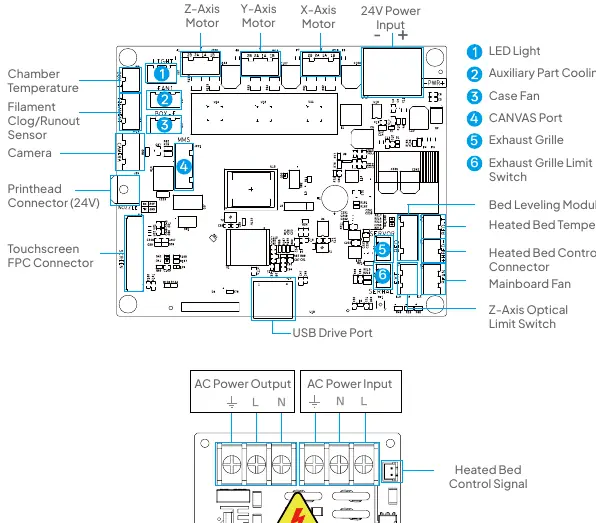

Drukarka składa się z głównej jednostki oraz modułu CANVAS. Kluczowe elementy to głowica drukująca, stół grzewczy, ekran dotykowy, port USB, kamera oraz system filtracji powietrza. Z tyłu urządzenia znajdują się złącza, w tym port 4-pinowy do komunikacji z modułem CANVAS.

Montaż i instalacja

1. Rozpakowanie: Usuń pianki zabezpieczające, ekran dotykowy i zestaw narzędzi. Odblokuj stół grzewczy, usuwając 3 śruby za pomocą klucza imbusowego 2.5 mm.
2. Instalacja ekranu: Podłącz taśmę FPC do portu ekranu (styki skierowane do góry) i wsuń ekran w slot.

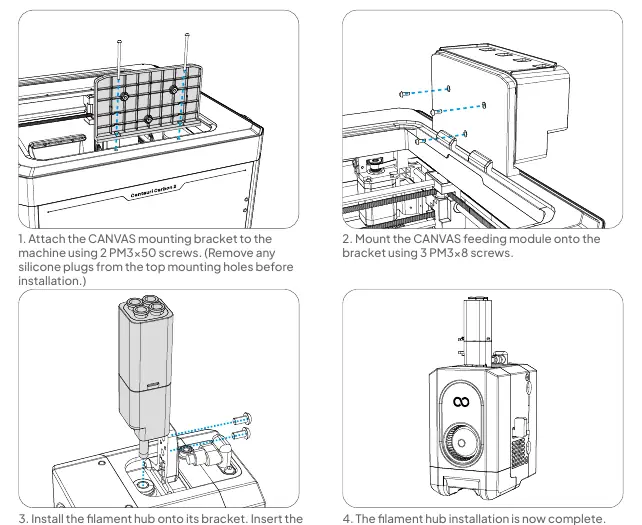

3. Instalacja modułu CANVAS: Zamontuj wspornik modułu CANVAS, moduł podający oraz filament hub. Połącz rurki PTFE między modułem a hubem.
4. Podłączenie: Połącz drukarkę z modułem CANVAS za pomocą kabla 4-pinowego.

Ładowanie filamentu

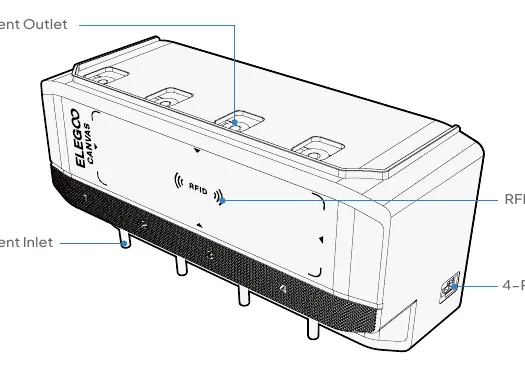

Drukarka obsługuje filamenty z tagami RFID oraz bez nich. W przypadku tagów RFID, zbliż szpulę do obszaru rozpoznawania na module CANVAS. W przypadku braku tagu, wprowadź dane materiału (marka, typ, kolor) ręcznie na ekranie dotykowym. Po załadowaniu, filament zostanie automatycznie podany do głowicy.

Pierwsze uruchomienie

Wybierz model do druku z menu "Local" na ekranie dotykowym. Aby zapewnić dobrą przyczepność, regularnie czyść płytę roboczą ciepłą wodą z płynem do naczyń. Po zakończeniu druku, poczekaj na ostygnięcie płyty, a następnie delikatnie ją wygnij, aby uwolnić wydruk.

Oprogramowanie ElegooSlicer

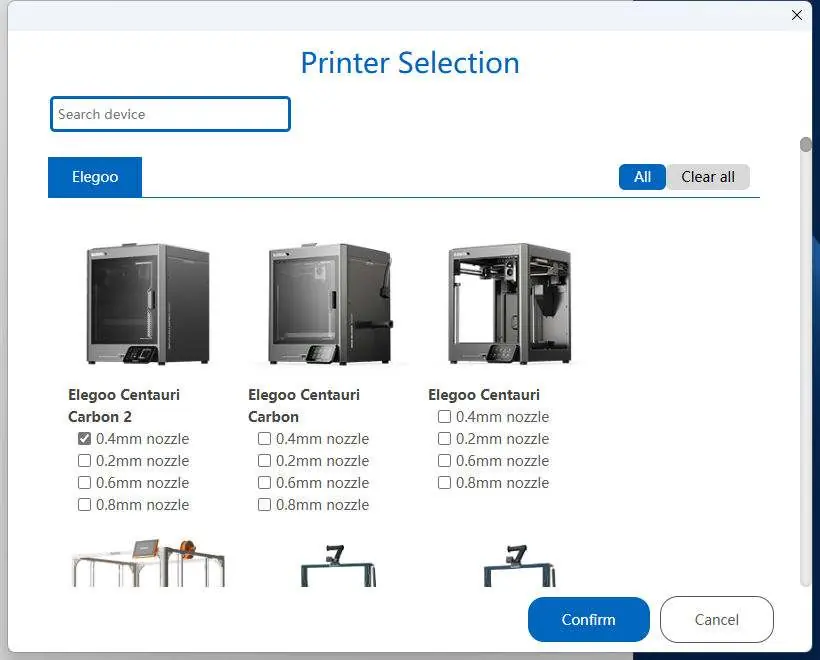

Zaleca się używanie oprogramowania ElegooSlicer. Po instalacji, kreator konfiguracji pomoże ustawić parametry drukarki. Oprogramowanie pozwala na importowanie modeli, malowanie kolorami (dla modeli wielokolorowych) oraz eksportowanie plików G-code.

Drukowanie sieciowe

Podłącz drukarkę do sieci Wi-Fi w ustawieniach sieciowych. W oprogramowaniu ElegooSlicer, w zakładce "Device", kliknij "Add Printer", aby sparować komputer z drukarką w tej samej sieci lokalnej.

Konserwacja i bezpieczeństwo

• Nie dotykaj dyszy ani stołu podczas pracy (ryzyko poparzenia).
• Regularnie czyść wentylatory chłodzące z kurzu.
• Smaruj śruby pociągowe osi Z w razie potrzeby.
• Zawsze uziemiaj urządzenie dla bezpieczeństwa elektrycznego.
• W razie awarii natychmiast wyłącz zasilanie.
