Instrukcja obsługi drukarki 3D Elegoo Saturn 3
Szybki przewodnik po obsłudze drukarki 3D Elegoo Saturn 3. Dowiedz się, jak wypoziomować platformę, przygotować wydruk w oprogramowaniu Chitu Box i dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Drukarka 3D Elegoo Saturn 3 wymaga odpowiedniego przygotowania środowiska pracy. Urządzenie powinno być używane w pomieszczeniach, z dala od bezpośredniego światła słonecznego i zapylenia. Podczas pracy należy bezwzględnie stosować środki ochrony osobistej, takie jak maska i rękawice, aby uniknąć kontaktu z żywicą fotopolimerową. W przypadku awarii należy najpierw wyłączyć zasilanie.
Elementy zestawu
- Drukarka 3D Saturn 3
- USB Air Purifier (oczyszczacz powietrza)
- Platforma robocza (Build Platform)
- Zbiornik na żywicę (Resin Tank)
- U Disk (pendrive)
- Maska i rękawice
- Lejek, zapasowe śruby, zestaw narzędzi, skrobak
- Zasilacz
Poziomowanie platformy
- Zdejmij zbiornik na żywicę.
- Poluzuj śruby mocujące platformę roboczą, aby mogła się swobodnie poruszać.
- Umieść kartę poziomującą między platformą a ekranem LCD.
- Kliknij "Move Z axis to zero" w menu drukarki.
- Po zatrzymaniu ruchu dociśnij platformę ręką i dokręć śruby mocujące.
- Sprawdź opór karty poziomującej. Jeśli jest zbyt mały lub zbyt duży, użyj przycisków "up"/"down" (kroki 0.1mm), aż poczujesz lekki opór.
- Wróć do menu i kliknij "Set Z=0", a następnie potwierdź.
- Podnieś oś Z o około 100mm, wyjmij kartę i przetestuj ekran (Tool - Exposure - Next).
Testowanie wydruku
Podłącz oczyszczacz powietrza do portu USB. Wlej żywicę do zbiornika (nie przekraczaj linii MAX). Włóż pendrive do drukarki i wybierz plik testowy do druku. Po zakończeniu wydruku odczekaj, aż żywica przestanie ściekać, odkręć platformę i usuń model za pomocą skrobaka.
Konfiguracja oprogramowania

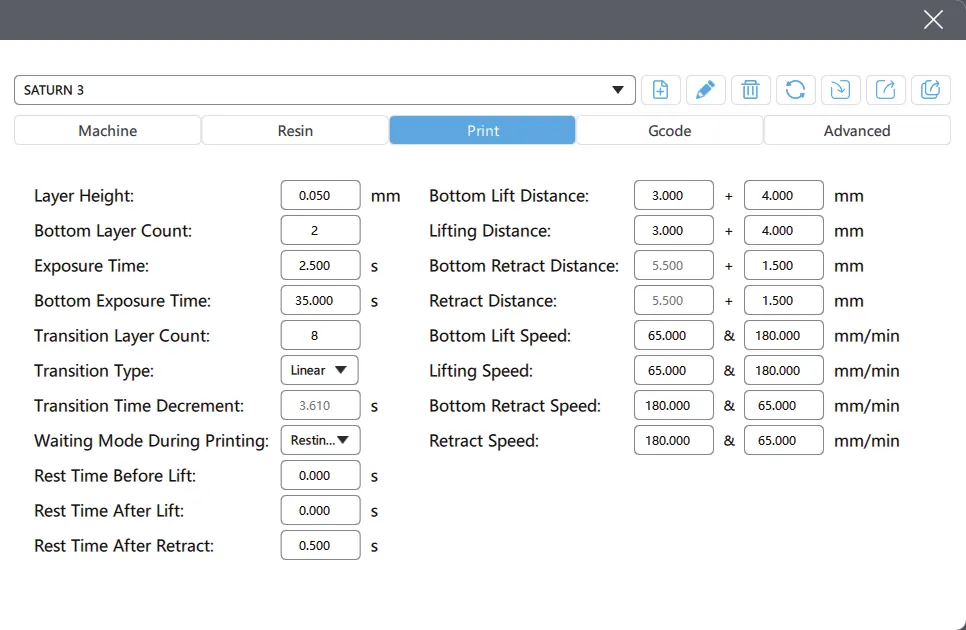

Drukarka współpracuje z oprogramowaniem typu slicer, np. Chitu Box. W ustawieniach parametrów (Parameter Settings) wybierz "ELEGOO SATURN 3" jako domyślną drukarkę. Kluczowe parametry to:
- Layer Height: Zalecane 0.05mm (zakres 0.01-0.2mm).
- Exposure Time: Domyślnie 2.5s dla normalnych warstw.
- Bottom Exposure Time: Domyślnie 35s dla lepszej przyczepności pierwszej warstwy.
Konserwacja urządzenia
- Zbiornik na żywicę: Nie używaj ostrych narzędzi do czyszczenia folii. Czyść zbiornik przed zmianą koloru żywicy.
- Platforma: Czyść przed i po każdym wydruku.
- Oś Z: Jeśli słychać hałas, nałóż smar na śrubę pociągową (co 2-3 miesiące).
- Ekran LCD: Żywotność wynosi około 2000+ godzin. Dbaj o czystość i wymień, jeśli jakość wydruku spadnie.
- Przechowywanie: Jeśli nie używasz drukarki przez 48h, przelej żywicę z powrotem do butelki.
Praktyczna pomoc
Typowe problemy
Z-axis generuje hałas podczas pracy
Nałóż smar na śrubę pociągową osi Z.
Nieudany wydruk
Wyczyść zbiornik z utwardzonej żywicy, sprawdź stan folii (release film) i wymień żywicę.
Folia w zbiorniku jest porysowana lub zmatowiała
Wymień folię (release film) na nową, ponieważ zwiększa ona ryzyko niepowodzenia wydruku.
Przed użyciem
- Wypoziomuj platformę roboczą
- Załóż maskę i rękawice ochronne
- Sprawdź, czy poziom żywicy jest między 1/3 a linią MAX
- Upewnij się, że drukarka stoi w suchym miejscu
- Sprawdź stan techniczny urządzenia przed uruchomieniem
Parametry w praktyce
- Layer Height
- Grubość warstwy wydruku; zalecana 0.05mm.
- Exposure Time
- Czas naświetlania normalnej warstwy; domyślnie 2.5s.
- Bottom Exposure Time
- Czas naświetlania warstw początkowych; domyślnie 35s dla lepszej przyczepności.
Ilustracje i schematy

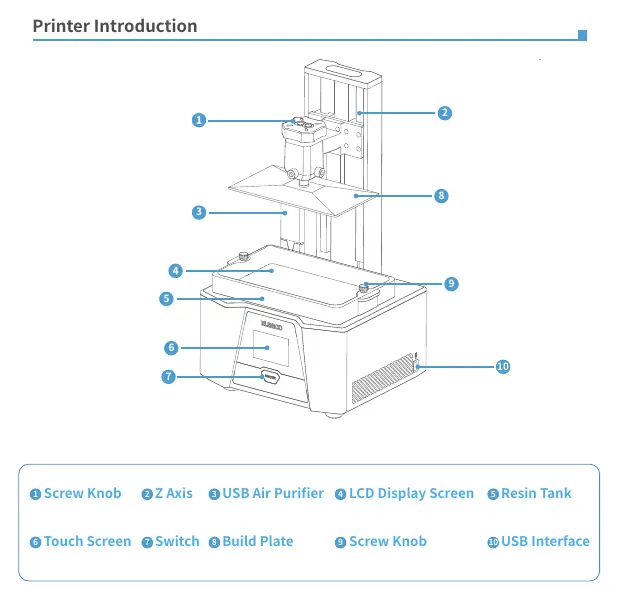

- Schemat budowy drukarki wskazuje położenie osi Z, ekranu LCD, zbiornika na żywicę oraz portów.
- Instrukcja poziomowania pokazuje krok po kroku użycie karty poziomującej i dokręcanie śrub platformy.
Zgodność modelu
- Drukarka obsługuje oprogramowanie Chitu Box oraz Voxeldance Tango.
- Wymaga użycia alkoholu etylowego lub izopropylowego (95%+) do mycia modeli, chyba że używasz żywicy zmywalnej wodą.
