Instrukcja obsługi automatycznego napędu do bram przesuwnych CO-Z 1400LBS
Kompletny przewodnik instalacji i obsługi napędu do bram przesuwnych CO-Z 1400LBS (600kg). Dowiedz się, jak zamontować silnik, podłączyć sterownik, skonfigurować piloty i rozwiązać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy automatycznego napędu do bram przesuwnych o maksymalnej wadze 600 kg (1400 Lbs) i długości do 30 stóp. Urządzenie wymaga zasilania 110V/60Hz. Instalacja oraz konserwacja powinny być przeprowadzane przez wykwalifikowany personel. Przed przystąpieniem do montażu należy upewnić się, że brama porusza się płynnie ręcznie.
Elementy zestawu
- Silnik główny
- Klucze do ręcznego zwalniania blokady
- Piloty zdalnego sterowania
- Osłona zębatki
- Łańcuch (19.68ft)
- Drążki (tie rod), śruby (kwadratowe i okrągłe), płytki montażowe (drzwiowe i poziome/pionowe)
- Śruby fundamentowe M8, magnesy z blokiem, podkładki i nakrętki
Przygotowanie i instalacja
Przed montażem należy przygotować betonowy fundament o wymiarach 19.69 cala x 13.78 cala i głębokości 7.87 cala. Kable zasilające oraz sterujące należy poprowadzić w oddzielnych rurach PVC, aby chronić je przed uszkodzeniami. Silnik musi być zainstalowany wewnątrz posesji.
Montaż silnika:
- Zdemontuj plastikową obudowę silnika.
- Złóż podstawę montażową, używając dołączonych śrub, podkładek i nakrętek.
- Przykręć silnik do podstawy montażowej.
- Odblokuj silnik za pomocą klucza (przekręć o 90 stopni), aby umożliwić ręczny ruch zębatki podczas instalacji.
Montaż łańcucha
Zamknij bramę. Połącz drążek z łańcuchem za pomocą ogniwa łączącego, a następnie przymocuj drążek do płytki łączącej bramę za pomocą podkładek i nakrętek. Łańcuch można skrócić lub wydłużyć (używając tego samego typu, standard US NO.41). Odległość między silnikiem a końcami łańcucha powinna wynosić co najmniej 30 cm.
Regulacja wyłączników krańcowych
Użyj klucza do odblokowania silnika i ręcznie przesuń bramę do żądanej pozycji otwarcia/zamknięcia. Zamocuj blok magnetycznego wyłącznika krańcowego w odpowiednim miejscu. Po włączeniu zasilania wykonaj test i w razie potrzeby skoryguj położenie magnesu, aż brama będzie zatrzymywać się w pożądanych punktach.
Podłączenie sterownika
Płyta sterująca posiada terminale do podłączenia zasilania (X4: PE, N, L), lamp ostrzegawczych (X2: D1, D2), przycisków zewnętrznych (X5: COM, OSC) oraz fotokomórek (X6: 24VDC, GND, I.R). W przypadku braku fotokomórek, porty I.R i GND muszą być zwarte.
Konfiguracja pilotów
System obsługuje do 20 pilotów 433.92 MHz. Aby sparować pilota: naciśnij przycisk parowania (AN1) na płycie sterującej (wskaźnik LED2 zaświeci się), następnie naciśnij przycisk na pilocie. Wskaźnik zgaśnie. Naciśnij ponownie ten sam przycisk na pilocie – wskaźnik zamiga i zgaśnie, co oznacza zakończenie parowania.
Rozwiązywanie problemów
- Brama nie otwiera się/nie zamyka, brak diod LED: Sprawdź zasilanie, bezpiecznik (FU) oraz okablowanie płyty.
- Brama otwiera się, ale nie zamyka: Sprawdź fotokomórki (czy są zablokowane lub źle podłączone), upewnij się, że port I.R jest zwarty, jeśli fotokomórki nie są używane.
- Pilot nie działa: Sprawdź baterię lub przeprowadź ponowne parowanie.
- Silnik hałasuje, brama nie rusza: Sprawdź kondensator i płynność ruchu bramy.
Praktyczna pomoc
Typowe problemy
Brama nie otwiera się lub nie zamyka, brak sygnalizacji LED
Sprawdź zasilanie, bezpiecznik (kod FU) i poprawność okablowania płyty sterującej.
Brama otwiera się, ale nie zamyka
Sprawdź fotokomórki (czy są zablokowane lub źle ustawione). Jeśli nie używasz fotokomórek, upewnij się, że port I.R i GND są zwarte.
Pilot nie działa
Sprawdź poziom baterii w pilocie lub przeprowadź procedurę parowania od nowa.
Silnik hałasuje, brama nie porusza się
Sprawdź kondensator i jego połączenia. Upewnij się, że brama porusza się płynnie bez oporów mechanicznych.
Przed użyciem
- Upewnij się, że brama porusza się płynnie ręcznie przed montażem napędu.
- Sprawdź, czy napięcie zasilania wynosi 110V.
- Zainstaluj ograniczniki (safety stop blocks) na końcach szyn bramy.
- Upewnij się, że instalacja jest wykonywana przez profesjonalistów.
- Zainstaluj wyłącznik różnicowoprądowy w widocznym miejscu.
Parametry w praktyce
- Maksymalna waga bramy
- 600 kg (1400 Lbs).
- Częstotliwość pilota
- 433.92 MHz.
Ilustracje i schematy

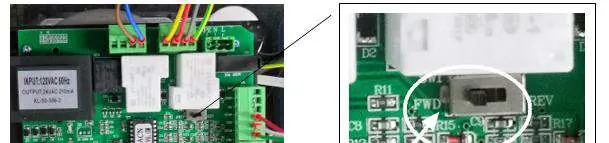

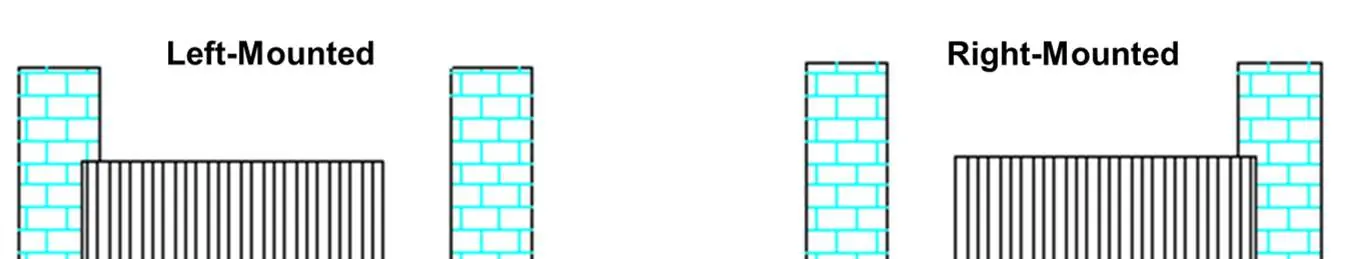

- Schemat montażu pokazuje różnicę między montażem lewostronnym (REV) a prawostronnym (FWD) przy użyciu przełącznika na płycie.

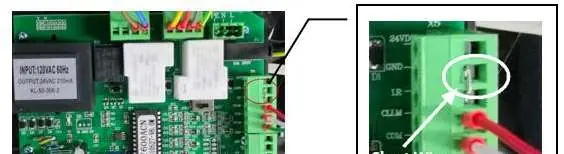

- Schemat podłączenia fotokomórek wskazuje na konieczność usunięcia zworki między I.R a GND przy ich instalacji.
Zgodność modelu
- Kompatybilny z pilotami 433.92 MHz (do 20 sztuk).
- Wymaga fotokomórek podłączonych do terminali 24VDC, GND, I.R.
