Instrukcja montażu zestawów wsporników ramienia DoorKing 1601-268-R-2-26

Szybki przewodnik instalacji zestawów wsporników ramienia dla operatorów bram DoorKing. Dowiedz się, jak zamontować wspornik, podłączyć wiązkę przewodów, zasilacz oraz jak złożyć ramiona 14-stopowe i 17-stopowe.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawów wsporników ramienia dla operatorów bram DoorKing serii 1600. Przed przystąpieniem do prac należy upewnić się, że zasilanie operatora jest wyłączone. Należy zachować szczególną ostrożność, ponieważ ruchome ramię bramy może spowodować uszkodzenie pojazdu, poważne obrażenia lub śmierć. Zabrania się przebywania w pobliżu ramienia pieszym, rowerzystom i motocyklistom.

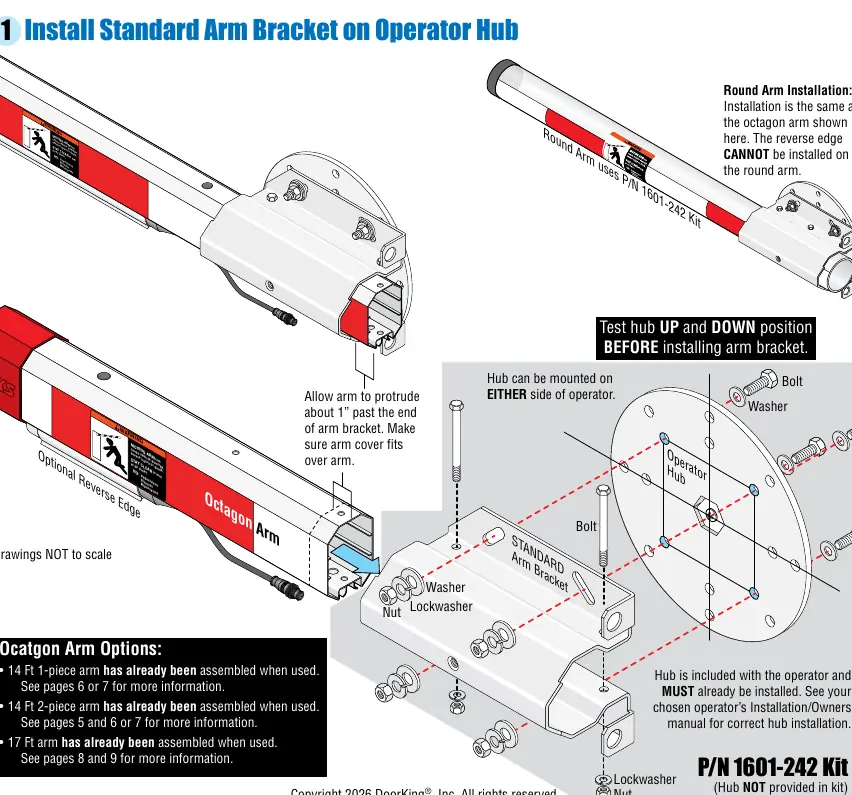

Instalacja wspornika ramienia

Wspornik montuje się na piaście operatora (hub). Piasta musi być już zainstalowana zgodnie z instrukcją obsługi operatora. Wspornik można zamontować po obu stronach operatora. Przed montażem wspornika należy przetestować pozycję piasty (góra/dół).

Montaż wspornika ramienia na piaście operatora
Montaż wspornika ramienia na piaście operatora

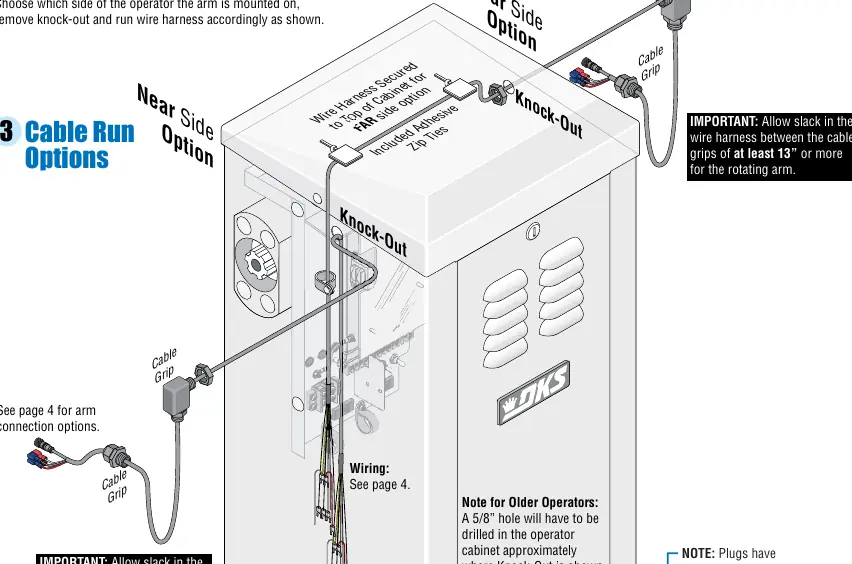

Instalacja wiązki przewodów

Wiązka przewodów (8080-356) wymaga poprowadzenia przez obudowę operatora. Należy wybrać stronę montażu ramienia, usunąć zaślepkę (knock-out) i poprowadzić wiązkę. W przypadku starszych operatorów może być konieczne wywiercenie otworu 5/8 cala w obudowie. Ważne: należy pozostawić co najmniej 13 cali luzu w wiązce przewodów między uchwytami kablowymi, aby umożliwić ruch ramienia.

Prowadzenie wiązki przewodów przez obudowę operatora
Prowadzenie wiązki przewodów przez obudowę operatora

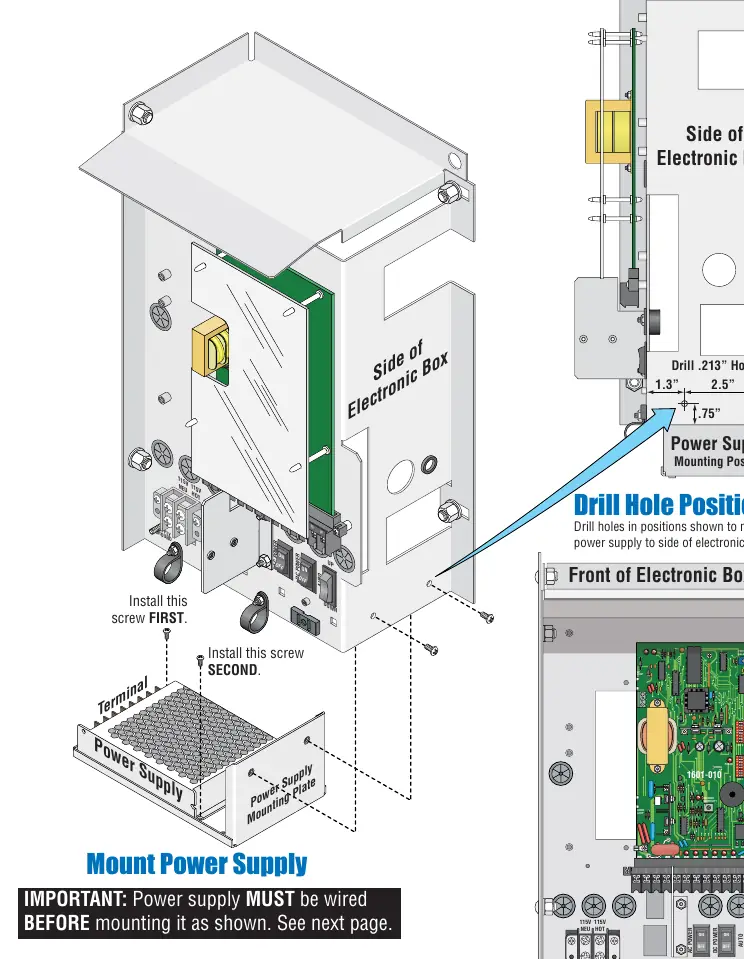

Montaż zasilacza

Zasilacz musi zostać okablowany przed zamontowaniem go na boku skrzynki elektronicznej. Należy wywiercić otwory montażowe zgodnie z wymiarami podanymi w instrukcji (1.3 cala i 2.5 cala odstępu). Zasilacz montuje się za pomocą płytki montażowej.

Montaż zasilacza na boku skrzynki elektronicznej
Montaż zasilacza na boku skrzynki elektronicznej

Montaż ramion

Instrukcja obejmuje różne konfiguracje ramion:

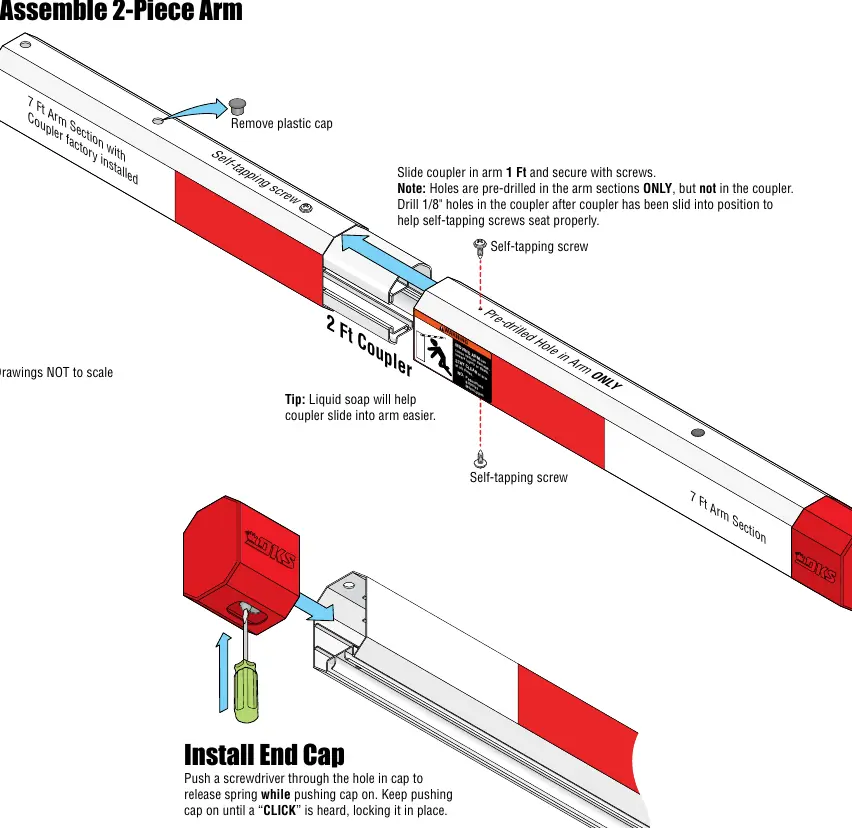

Montaż ramienia 2-częściowego
Montaż ramienia 2-częściowego
  • Ramiona 14-stopowe (1-częściowe i 2-częściowe): Wymagają montażu złączek (coupler) i zabezpieczenia śrubami. W przypadku ramion 2-częściowych należy użyć złączki 2-stopowej.
  • Ramiona 17-stopowe: Przeznaczone wyłącznie dla operatora 1602. Wymagają użycia zestawu przedłużającego 3-stopowego.

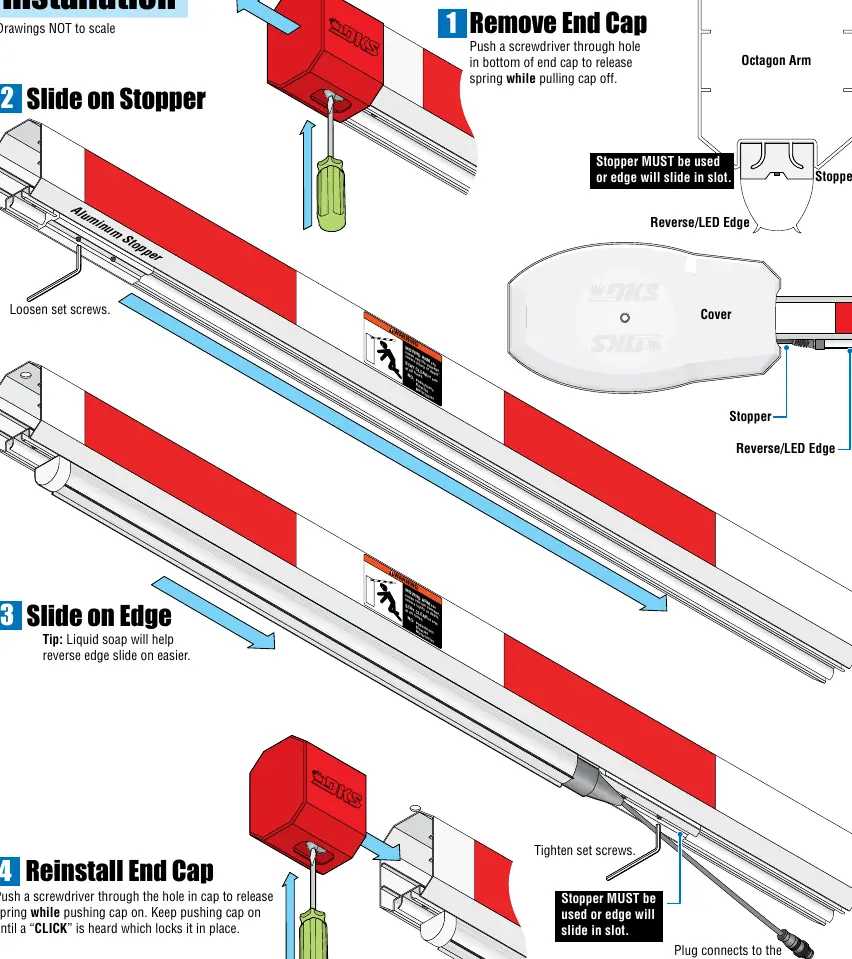

Akcesoria i modyfikacje

Instrukcja opisuje również montaż krawędzi bezpieczeństwa (Reverse Edge) z opcjonalnymi diodami LED oraz gumowych odbojników. W przypadku starszych osłon ramienia może być konieczne wycięcie otworu na krawędź bezpieczeństwa zgodnie z dołączonym szablonem.

Instalacja krawędzi bezpieczeństwa
Instalacja krawędzi bezpieczeństwa

Praktyczna pomoc

Typowe problemy

Ramię nie porusza się lub działa nieprawidłowo

Sprawdź, czy wiązka przewodów ma wystarczający luz (min. 13 cali) i czy połączenia są poprawne.

Krawędź bezpieczeństwa (Reverse Edge) nie działa

Upewnij się, że ogranicznik (stopper) jest poprawnie zainstalowany, w przeciwnym razie krawędź będzie się przesuwać w szczelinie.

Brak miejsca na wiązkę w starszych obudowach

W starszych operatorach należy wywiercić otwór 5/8 cala w obudowie, upewniając się, że nie uszkodzi to komponentów wewnętrznych.

Przed użyciem

  • Wyłącz zasilanie operatora przed rozpoczęciem prac.
  • Przetestuj pozycję piasty (góra/dół) przed montażem wspornika.
  • Sprawdź, czy posiadasz odpowiedni zestaw dla swojego modelu operatora (1601/1603 vs 1602).
  • Upewnij się, że masz wszystkie niezbędne narzędzia (śrubokręt, wiertarka).
  • Przygotuj płyn do mycia naczyń (ułatwia wsuwanie złączek i krawędzi).

Parametry w praktyce

13 cali (33 cm)
Minimalny luz wiązki przewodów między uchwytami kablowymi dla poprawnej pracy ramienia.

Ilustracje i schematy

  • Schematy pokazują sposób prowadzenia wiązki przewodów przez obudowę operatora.
  • Rysunki montażowe ilustrują kolejność wsuwania złączek i zabezpieczania ich śrubami.
  • Szablon na stronie 10 służy do wycinania otworu w starszych osłonach ramienia.

Zgodność modelu

  • Zestawy 14-stopowe są przeznaczone dla operatorów 1601 i 1603.
  • Zestaw 17-stopowy jest przeznaczony WYŁĄCZNIE dla operatora 1602.
  • Krawędź bezpieczeństwa nie może być zainstalowana na ramieniu okrągłym.
