Instrukcja montażu bariery klinowej DoorKing 1625-614 14FT
Przewodnik montażowy i lista części dla bariery klinowej DoorKing 1625-614 14FT. Zawiera schematy instalacyjne, specyfikację elementów oraz ważne uwagi dotyczące kotwienia i wyposażenia dodatkowego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument stanowi instrukcję montażu i listę części dla bariery klinowej DoorKing 1625-614 14FT. Przed przystąpieniem do prac należy zwrócić uwagę na następujące ograniczenia:
- Wyposażenie dodatkowe: Operator, ramię, krawędź oraz sygnalizacja świetlna nie wchodzą w skład zestawu i są sprzedawane oddzielnie.
- Kotwienie: Kotwy nie są dołączone do zestawu. Zaleca się stosowanie kotew o średnicy od 3/4 cala do 1.0 cala (57 sztuk).
- Dokumentacja: Dokument zawiera szczegółowe rysunki techniczne i listę części niezbędnych do poprawnego złożenia bariery.
Opis i wymiary
Bariera klinowa przeznaczona jest do zabezpieczenia przejazdu o szerokości 14 stóp (164 cale). Całkowita długość ramienia wynosi 17 stóp. Szczegółowe wymiary montażowe, w tym szerokość i wysokość konstrukcji, zostały przedstawione na rysunkach technicznych w sekcji wymiarowania.
Montaż i lista części
Instrukcja zawiera szczegółowy wykaz części (Bill of Materials) oraz rysunki złożeniowe ułatwiające montaż:
- Lista części: Strona 2 zawiera pełną tabelę z numerami części, opisami oraz ilościami (QTY) wymaganymi do montażu.
- Detal B: Strona 3 przedstawia szczegółowy schemat montażu mechanizmu zawiasowego, łożysk, podkładek i śrub.
- Detal C: Strona 4 przedstawia szczegółowy schemat montażu piasty (Hub), osłon oraz połączeń mechanicznych.
Podczas montażu należy ściśle przestrzegać specyfikacji śrub, podkładek i nakrętek wymienionych w tabeli części, aby zapewnić stabilność i bezpieczeństwo konstrukcji.
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części zgodnie z listą na stronie 2.
- Przygotuj kotwy o średnicy 3/4 cala - 1.0 cala (nie są dołączone do zestawu).
- Upewnij się, że operator, ramię, krawędź i sygnalizacja świetlna zostały zakupione oddzielnie.
- Zweryfikuj poprawność montażu mechanizmu zawiasowego zgodnie z Detalem B.
- Sprawdź poprawność montażu piasty i osłon zgodnie z Detalem C.
Parametry w praktyce
- 14FT Opening
- Szerokość przejazdu obsługiwana przez barierę (164 cale).
- Anchor Bolts
- Zalecane kotwy o średnicy 3/4 - 1.0 cala (brak w zestawie, wymagane 57 sztuk).
- 17 Feet Octagon Arm
- Całkowita długość ramienia bariery.
Ilustracje i schematy

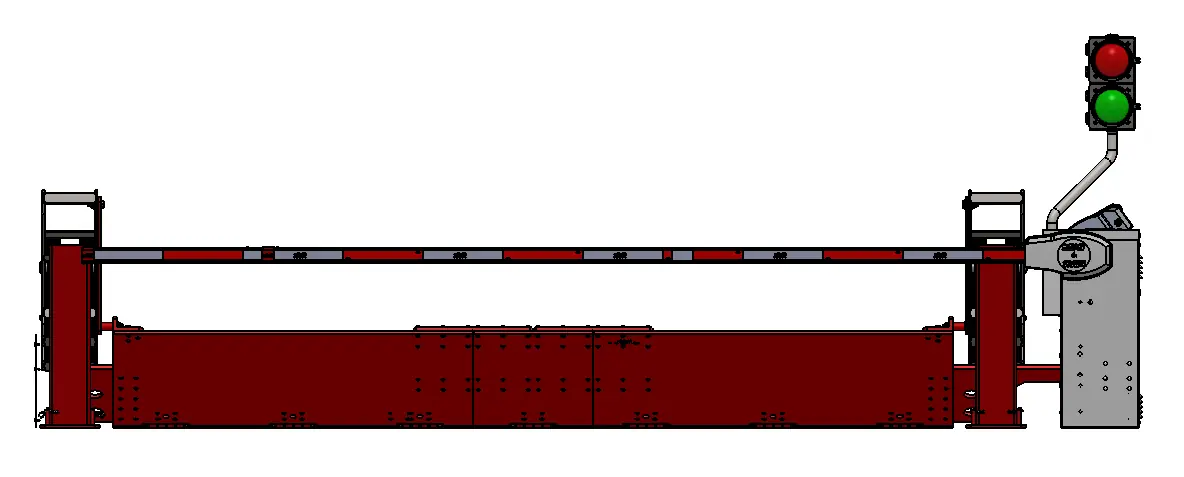

- Strona 1: Widok ogólny, wymiary i lista rewizji.

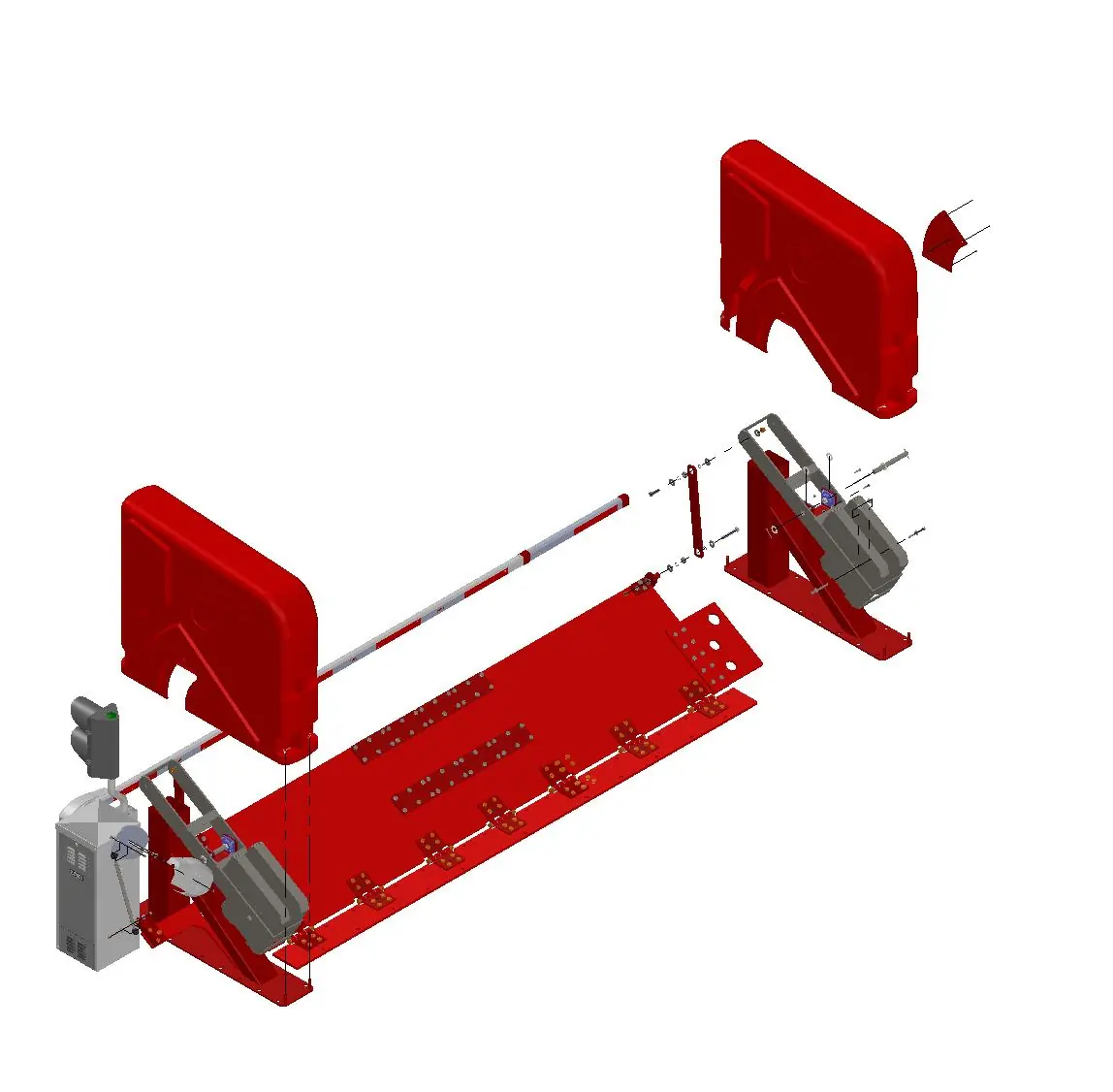

- Strona 2: Szczegółowa lista części (Bill of Materials) oraz widok złożeniowy.

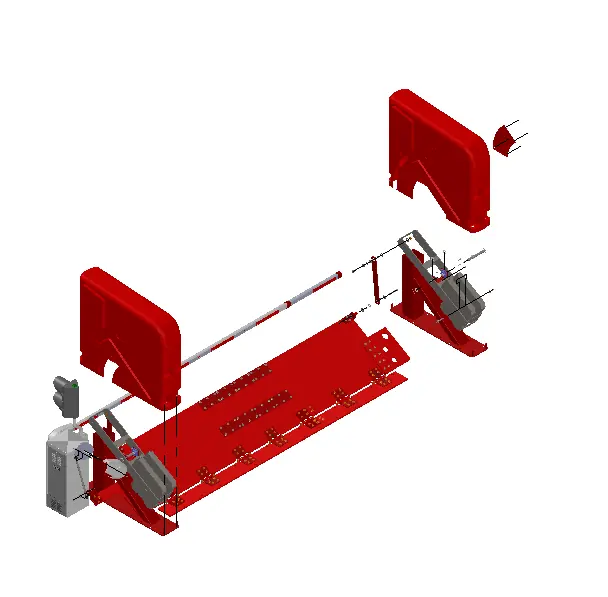

- Strona 3: Detal B - szczegóły montażu mechanizmu zawiasowego.

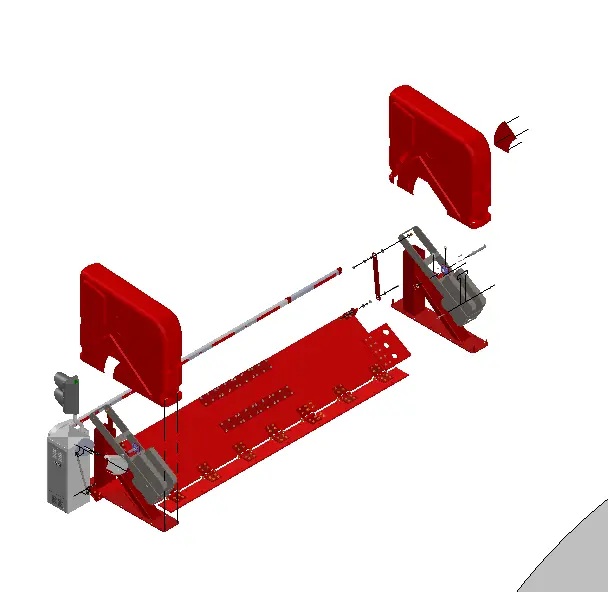

- Strona 4: Detal C - szczegóły montażu piasty i osłon.

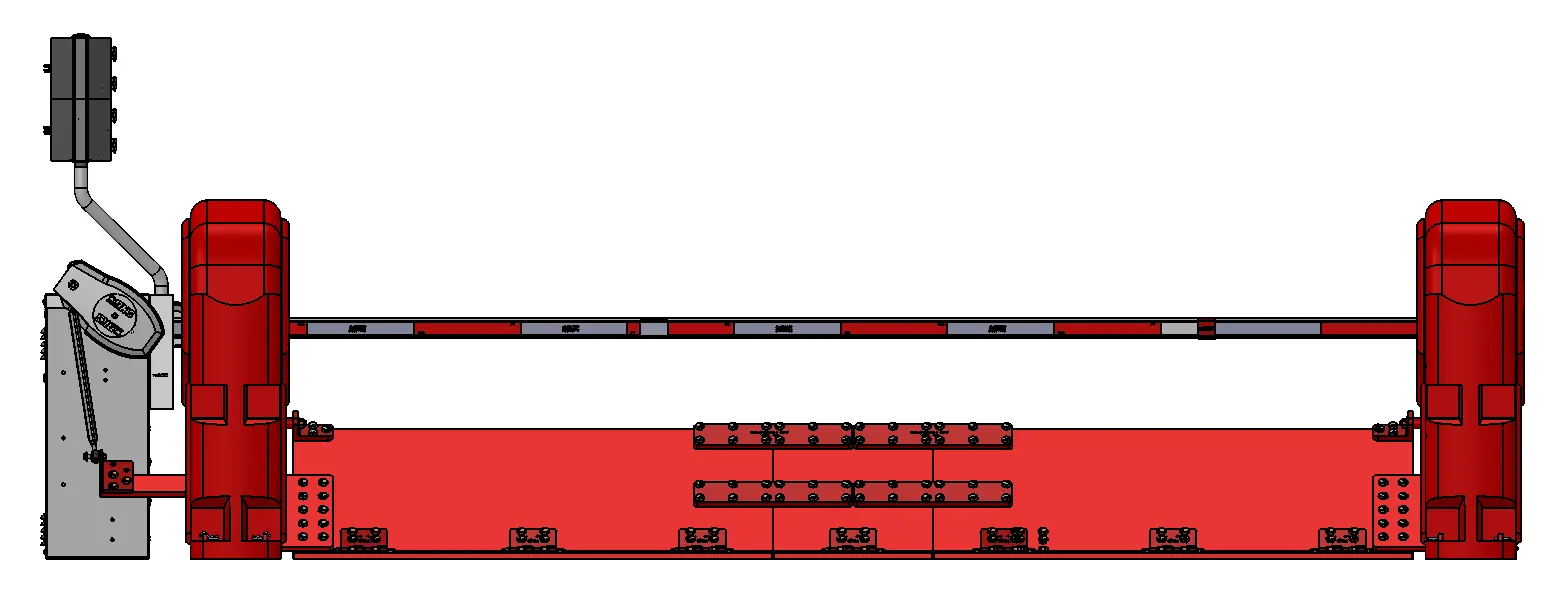

- Strona 5: Wymiary całkowite konstrukcji.
Zgodność modelu
- Operator, ramię, krawędź i sygnalizacja świetlna są sprzedawane oddzielnie.
