Instrukcja montażu ramienia szlabanu DoorKing 1601-268-P-5

Kompletny przewodnik instalacji i konfiguracji ramion szlabanów DoorKing. Dowiedz się, jak zamontować wspornik, podłączyć wiązkę przewodów, zasilacz oraz akcesoria bezpieczeństwa dla serii 1600.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawów wsporników ramion dla operatorów szlabanów DoorKing serii 1600. Dokument obejmuje instalację wspornika, okablowania, zasilacza oraz montaż różnych typów ramion (1-częściowych, 2-częściowych oraz przedłużanych). Uwaga: Przed przystąpieniem do prac upewnij się, że zasilanie operatora jest całkowicie wyłączone. Ruchome ramię szlabanu stanowi zagrożenie dla osób i mienia.

Montaż wspornika ramienia

Wspornik standardowy montuje się na piaście operatora (Operator Hub). Piasta musi być już zainstalowana zgodnie z instrukcją obsługi operatora. Wspornik można zamontować po dowolnej stronie operatora. Przed montażem należy przetestować pozycję piasty (góra/dół).

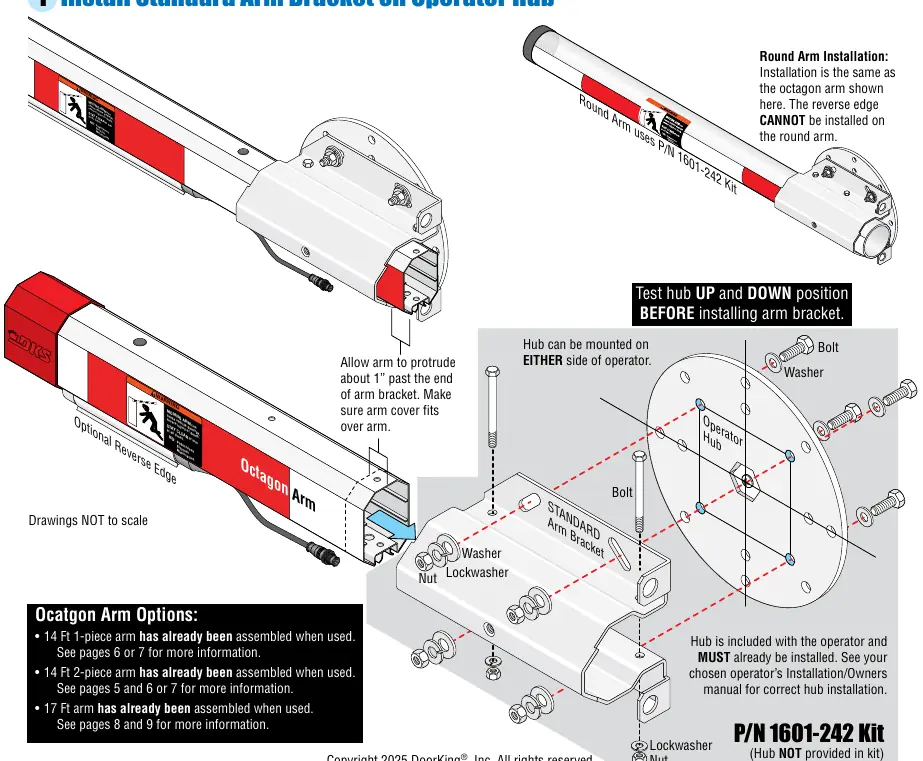

Montaż wspornika ramienia na piaście operatora
Montaż wspornika ramienia na piaście operatora

Instalacja wiązki przewodów

Wiązka przewodów (8080-356) jest wymagana w zestawach z krawędzią cofania. Należy wybrać stronę montażu ramienia, usunąć zaślepkę (knock-out) i poprowadzić wiązkę. W starszych modelach operatorów może być konieczne wywiercenie otworu 5/8 cala w szafce. Ważne: należy pozostawić co najmniej 13 cali (ok. 33 cm) luzu w wiązce między uchwytami kablowymi, aby umożliwić obrót ramienia.

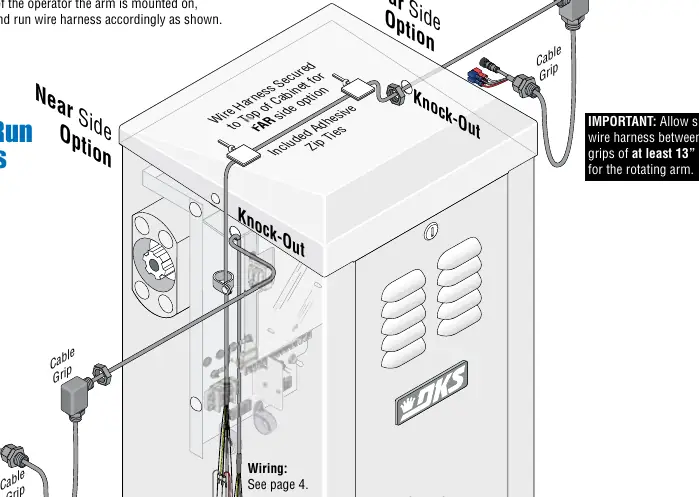

Prowadzenie wiązki przewodów przez szafkę operatora
Prowadzenie wiązki przewodów przez szafkę operatora

Montaż zasilacza

Zasilacz montuje się na boku skrzynki elektronicznej. Należy wywiercić otwory montażowe zgodnie z wymiarami podanymi w instrukcji. Zasilacz musi zostać okablowany przed zamontowaniem go na płycie montażowej.

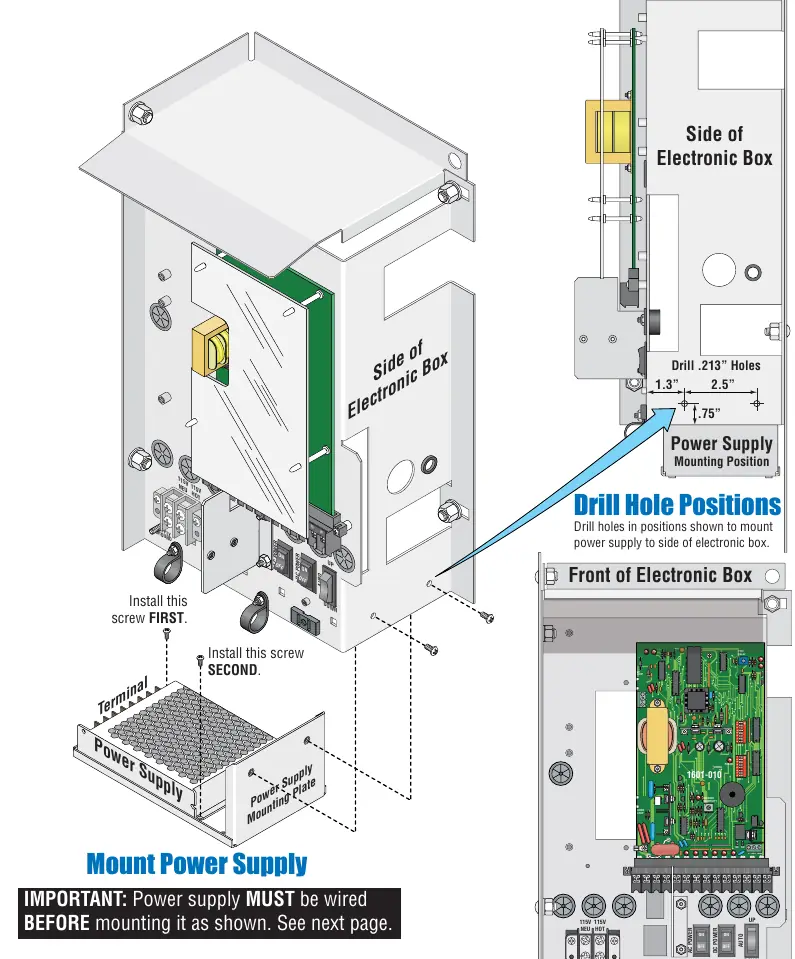

Montaż zasilacza na boku skrzynki elektronicznej
Montaż zasilacza na boku skrzynki elektronicznej

Okablowanie

Schemat połączeń obejmuje podłączenie do płyty głównej 1601-010. Należy zwrócić uwagę na poprawne podłączenie czujników krawędzi (Reverse Edge) oraz opcjonalnych świateł LED. Wszelkie nieużywane przewody muszą być odpowiednio zabezpieczone, aby uniknąć zwarć.

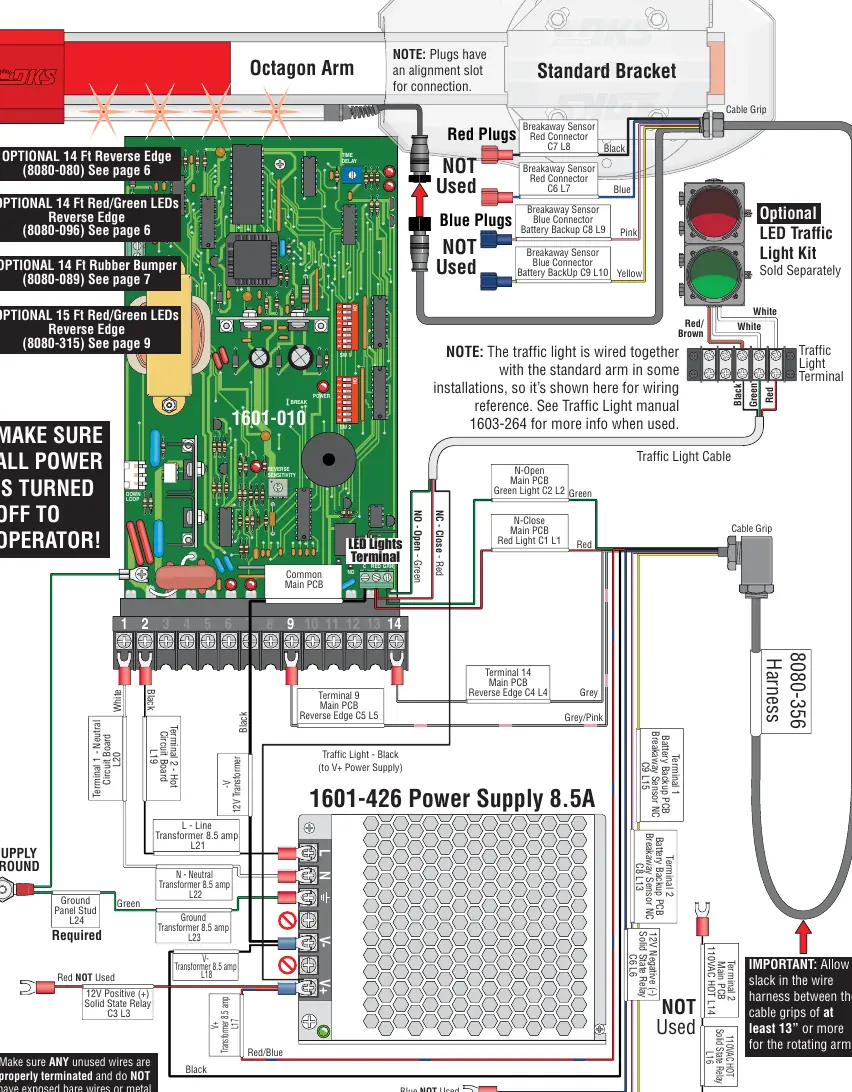

Schemat okablowania do płyty głównej 1601-010
Schemat okablowania do płyty głównej 1601-010

Montaż ramion i akcesoriów

Montaż 2-częściowego ramienia

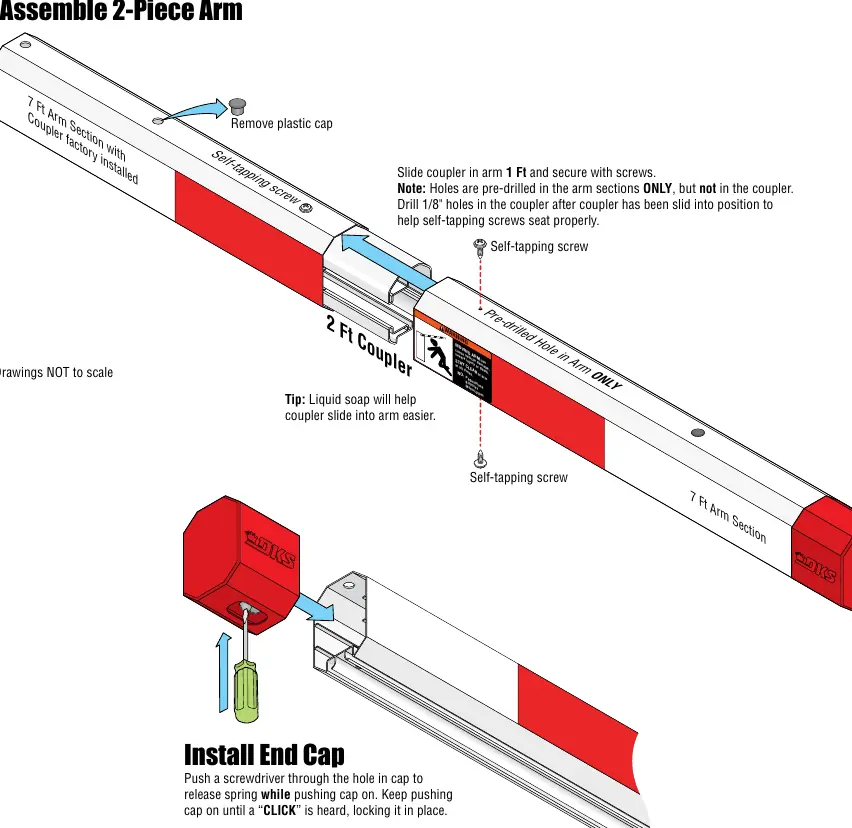

Montaż 2-częściowego ramienia
Instalacja krawędzi cofania (Reverse Edge)

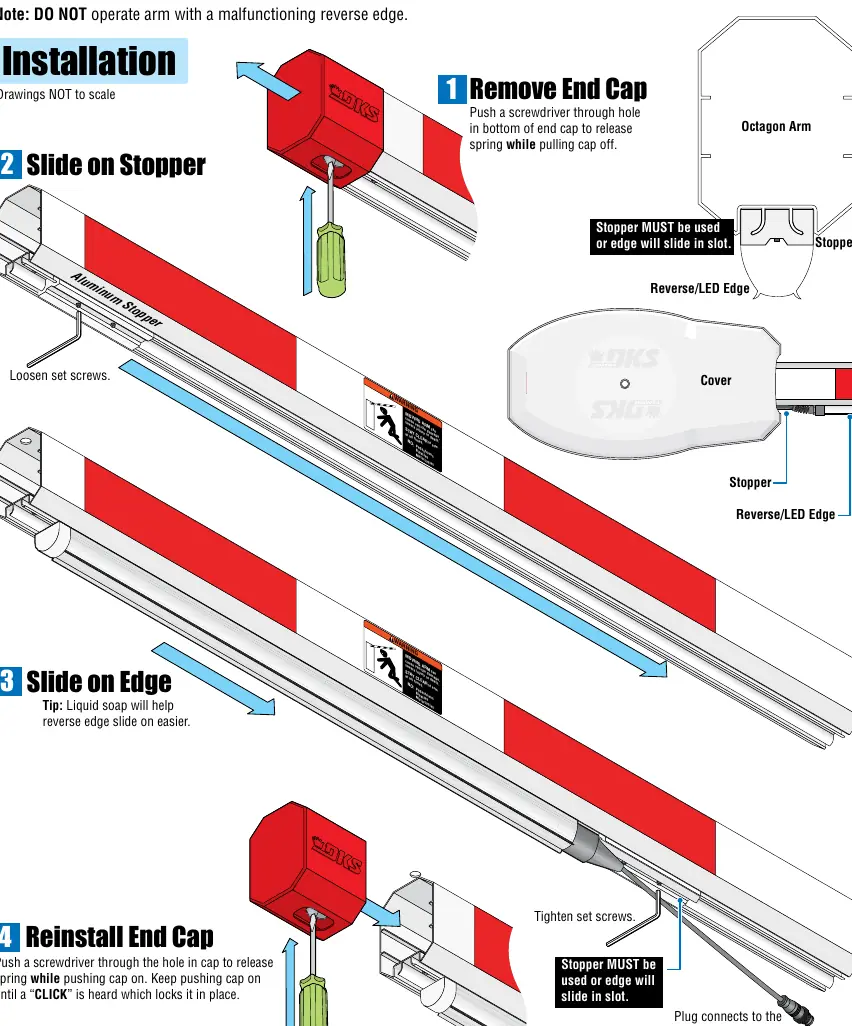

Instalacja krawędzi cofania (Reverse Edge)
  • Ramię 2-częściowe: Wymaga użycia łącznika (coupler). Należy wsunąć łącznik w sekcje ramienia i zabezpieczyć śrubami samogwintującymi.
  • Krawędź cofania (Reverse Edge): Wymaga użycia ogranicznika (stopper), aby zapobiec przesuwaniu się krawędzi w szczelinie.
  • Ramię 17-stopowe (dla modelu 1602): Wymaga użycia zestawu przedłużającego 3-stopowego.

Modyfikacja osłon

W przypadku starszych osłon z tworzywa sztucznego może być konieczne wycięcie wycięcia (notch) na krawędź cofania. Instrukcja zawiera szablon do wykonania tego wycięcia.

Praktyczna pomoc

Typowe problemy

Ramię nie działa poprawnie lub krawędź cofania nie reaguje

Sprawdź, czy ogranicznik (stopper) jest poprawnie zainstalowany i czy krawędź nie przesuwa się w szczelinie.

Brak miejsca na przewody w starszych szafkach operatora

Wymagane jest wywiercenie otworu o średnicy 5/8 cala w szafce operatora w miejscu zaślepki.

Trudności z wsunięciem łącznika w ramię

Użyj mydła w płynie, aby ułatwić wsunięcie łącznika w sekcje ramienia.

Przed użyciem

  • Upewnij się, że zasilanie operatora jest wyłączone.
  • Sprawdź pozycję piasty (hub) przed montażem wspornika.
  • Upewnij się, że posiadasz odpowiedni zestaw (np. 1601-235 dla ramienia z krawędzią).
  • Przygotuj wiertarkę i wiertła (1/8 cala dla śrub, 5/8 cala dla otworu w szafce).
  • Sprawdź, czy posiadasz mydło w płynie do montażu elementów.

Parametry w praktyce

13 cali (33 cm)
Minimalny luz przewodu między uchwytami kablowymi wymagany dla swobodnego obrotu ramienia.

Ilustracje i schematy

  • Schemat okablowania pokazuje połączenia z płytą główną 1601-010.
  • Rysunki montażowe pokazują sposób zabezpieczenia ramienia za pomocą śrub samogwintujących.

Zgodność modelu

  • Zestawy 1601-235/242 są przeznaczone dla wszystkich operatorów serii 1600.
  • Zestaw 1602-303 jest przeznaczony wyłącznie dla operatora 1602.
  • Krawędź cofania nie może być zainstalowana na ramieniu okrągłym.
