Instrukcja montażu bariery klinowej DoorKing 1625-616 16FT
Przewodnik montażowy i lista części dla bariery klinowej DoorKing 1625-616 16FT. Zawiera schematy techniczne, wymiary oraz wykaz komponentów niezbędnych do instalacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument jest technicznym rysunkiem montażowym i listą części dla bariery klinowej DoorKing 1625-616. Zawiera schematy wymiarowe oraz wykaz komponentów. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż komponentów zgodnie z rysunkami Detail B i Detail C. str. 3, 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Szerokość otworu | 15.5 stopy (188 cali) | Wymagana szerokość przejazdu | str. 1 |
| Długość ramienia | 17 stóp | Długość ramienia ośmiokątnego | str. 1 |
Gdzie szukać w PDF
- Widoki ogólne i wymiary str. 1, 5
- Lista części str. 2
- Szczegóły montażu str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest technicznym rysunkiem montażowym oraz listą części dla bariery klinowej DoorKing 1625-616 16FT. Instrukcja zawiera szczegółowe schematy wymiarowe oraz wykaz komponentów niezbędnych do poprawnego montażu urządzenia.
Uwaga: Operator, ramię, krawędź oraz światła sygnalizacyjne są sprzedawane oddzielnie. Kotwy montażowe (3/4 cala - 1.0 cala średnicy) nie są dołączone do zestawu i należy je zapewnić we własnym zakresie.
Opis urządzenia i wymiary
Dokument przedstawia widoki urządzenia z góry, z boku oraz z przodu, co pozwala na precyzyjne zaplanowanie instalacji:
- Szerokość otworu: 15.5 stopy (188 cali).
- Długość ramienia: 17 stóp (wersja ośmiokątna).

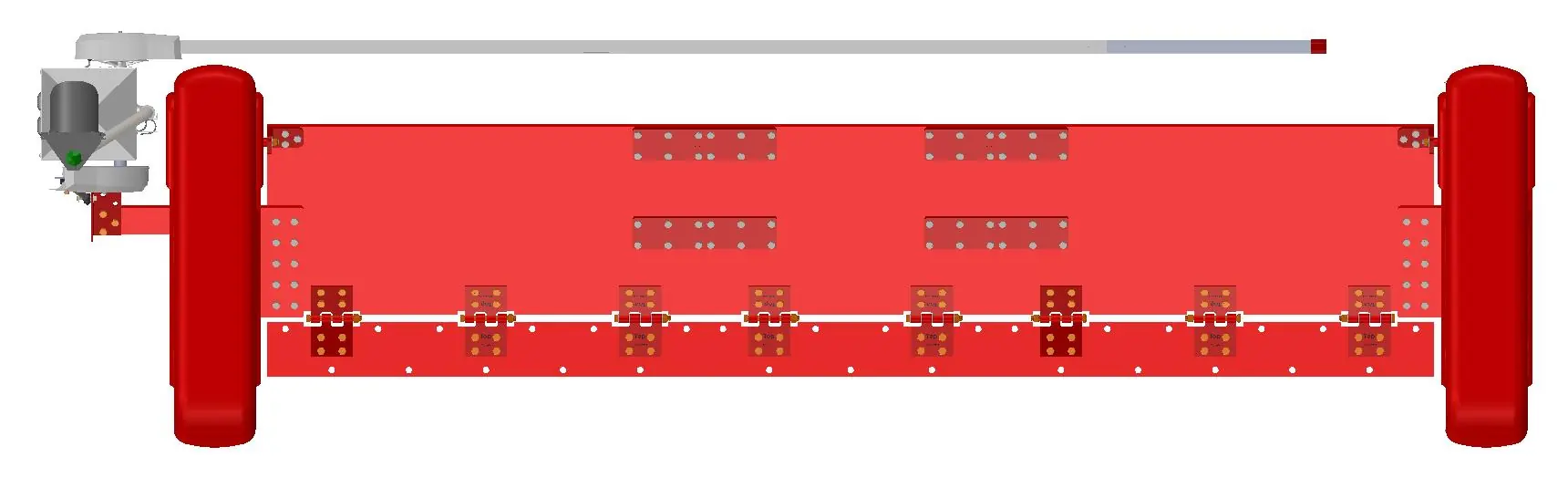

- Wymiary gabarytowe: Szczegółowe wymiary (np. 58.8 cala, 2.6 cala, 9.5 cala) są naniesione na rysunkach technicznych na stronach 1 i 5.
Montaż i lista części

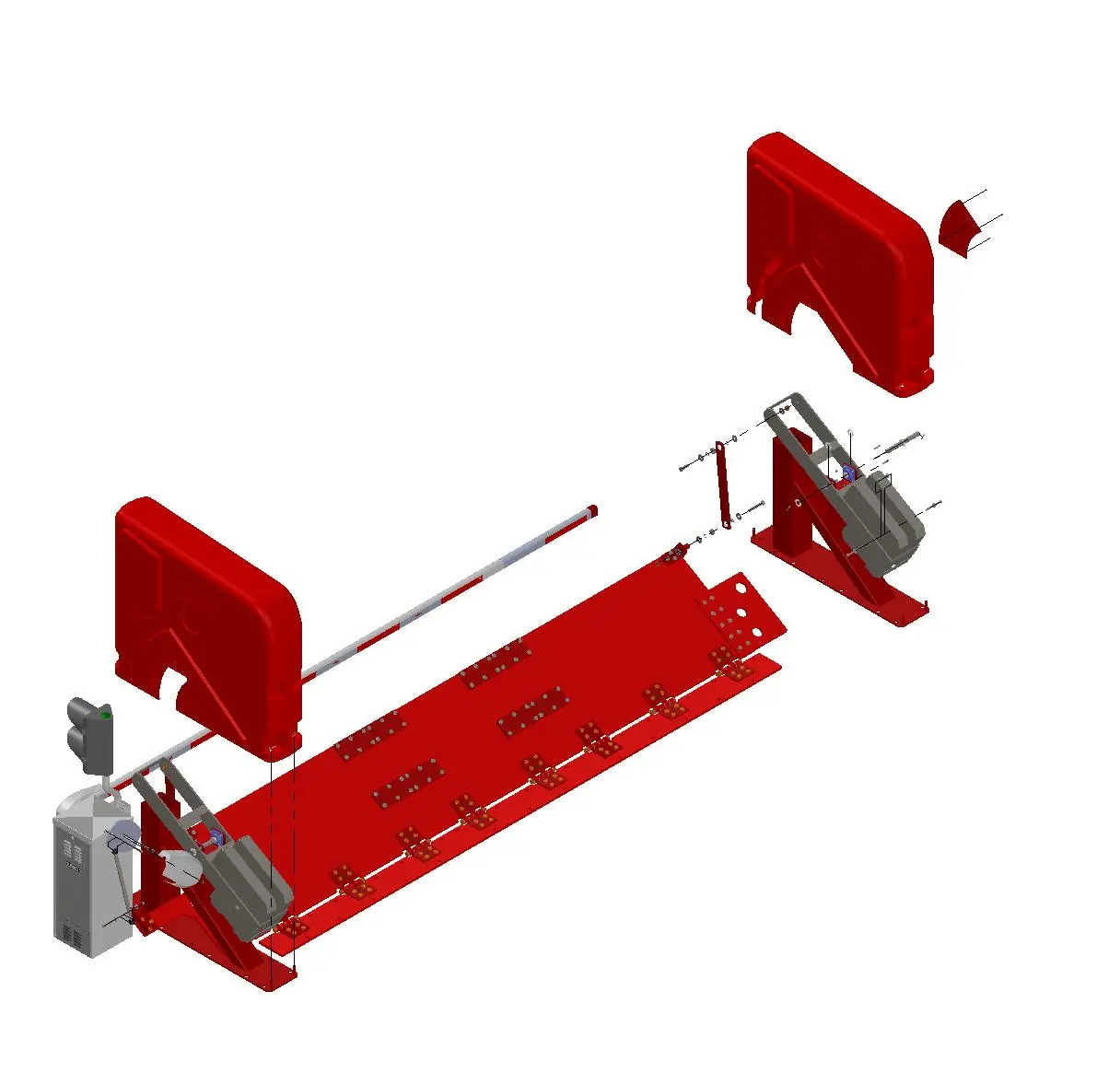

Instrukcja zawiera szczegółowy wykaz części (strona 2) oraz rysunki złożeniowe (Detail B na stronie 3, Detail C na stronie 4), które ilustrują sposób łączenia poszczególnych elementów, takich jak zawiasy, łożyska, sworznie i śruby.
Podczas montażu należy zwrócić uwagę na:
- Prawidłowe rozmieszczenie podkładek i nakrętek zgodnie z listą części.
- Zastosowanie odpowiednich śrub (np. 1/2-13 UNC x 2.0" Hex Hd Bolt).
- Montaż kosza (Basket) i słupków (Post) zgodnie z rysunkiem Detail B.
- Połączenie piasty (Hub) i łączników (Link) zgodnie z rysunkiem Detail C.
Praktyczna pomoc
Typowe problemy
Brak kotew montażowych w zestawie
Należy samodzielnie zakupić kotwy o średnicy 3/4 cala - 1.0 cala.
Brak kluczowych komponentów systemu
Operator, ramię, krawędź i światła sygnalizacyjne nie wchodzą w skład zestawu i muszą zostać zakupione oddzielnie.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części wymienione w tabeli na stronie 2.
- Przygotuj kotwy montażowe 3/4 cala - 1.0 cala.
- Upewnij się, że masz dostęp do operatora, ramienia i świateł sygnalizacyjnych.
- Zweryfikuj wymiary miejsca montażu (otwór 15.5 stopy).
Parametry w praktyce
- Szerokość otworu
- 15.5 stopy (188 cali) - wymagana szerokość przejazdu.
- Długość ramienia
- 17 stóp (wersja ośmiokątna).
Ilustracje i schematy
- Strona 1: Widoki ogólne (góra, przód, bok) z wymiarami.
- Strona 2: Pełna lista części z numerami katalogowymi i ilościami.

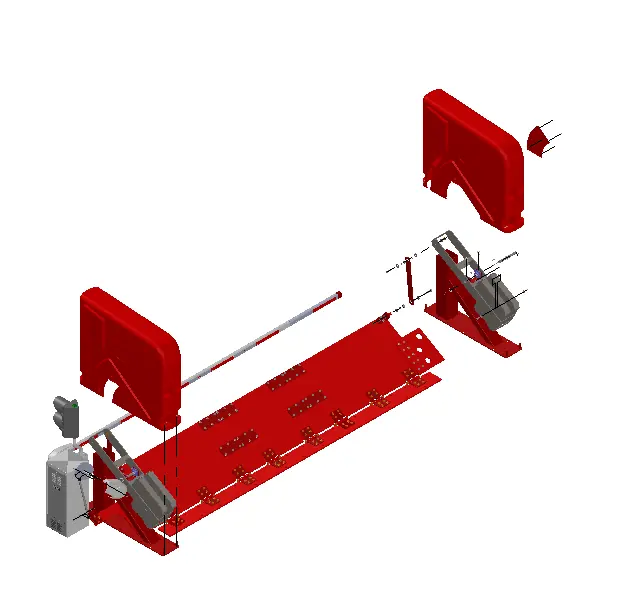

- Strona 3: Detail B - szczegółowy schemat montażu zawiasów i łożysk.
- Strona 4: Detail C - szczegółowy schemat montażu piasty i łączników.
Zgodność modelu
- Produkt przeznaczony do montażu z dedykowanym operatorem i ramieniem (sprzedawane oddzielnie).
