Instrukcja obsługi kostkarki do lodu Avantco
Kompletny przewodnik użytkownika dla kostkarek do lodu Avantco. Dowiedz się, jak zainstalować, obsługiwać, czyścić i konserwować urządzenie oraz jak rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kostkarka Avantco wymaga profesjonalnej instalacji, zapewnienia odpowiedniej wentylacji (min. 6-12 cali odstępu) oraz podłączenia do wody o ciśnieniu 18.75-80 psi. Regularne czyszczenie (co 2 miesiące) i wymiana filtra wody (co 3-6 miesięcy) są kluczowe dla poprawnego działania. str. 4, 7, 8, 14
Najważniejsze czynności
- Uruchomienie cyklu czyszczenia str. 12, 15
- Regulacja grubości lodu str. 11
Pierwsze uruchomienie
- Przygotowanie do pierwszego uruchomienia str. 4, 9
Problemy i rozwiązania
E04 - Wysoka temperatura
Wyczyść skraplacz, sprawdź przewody przełącznika wysokiego ciśnienia.
str. 12, 19
E06 - Ochrona wysokiego ciśnienia
Sprawdź wentylator i przewody przełącznika wysokiego ciśnienia.

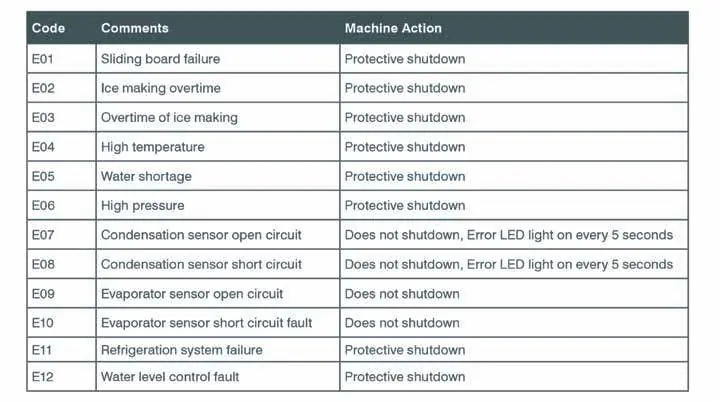

str. 12, 19Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E01 | Awaria kurtyny wodnej lub przełącznika pełnego lodu | Ochronne wyłączenie | str. 12 |
| E05 | Brak wody | Ochronne wyłączenie | str. 12 |
Konserwacja i reset
- Wymiana filtra wody str. 8, 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ciśnienie wody | 18.75 - 80 psi | Wymagane ciśnienie zasilania | str. 7, 18 |
Gdzie szukać w PDF
- Instalacja str. 7, 8
- Czyszczenie i konserwacja str. 14, 15, 16, 17
- Rozwiązywanie problemów str. 19, 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kostkarka do lodu Avantco to w pełni automatyczne urządzenie przeznaczone do użytku komercyjnego wewnątrz pomieszczeń. Uwaga: Instalacja, naprawa i konserwacja muszą być wykonywane przez wykwalifikowany personel. Urządzenie zawiera łatwopalny czynnik chłodniczy. Przed uruchomieniem po dostawie, urządzenie musi stać w pozycji pionowej przez co najmniej 24 godziny.
Opis urządzenia
Urządzenie automatycznie produkuje lód i zatrzymuje się, gdy zasobnik jest pełny. Dostępne są różne modele kostkarek modułowych oraz dozowników hotelowych, które wymagają odpowiedniego dopasowania filtra wody i zasilania.
Instalacja
- Warunki: Pomieszczenie zamknięte, temperatura otoczenia 40-90°F (4-32°C), odpowiednia wentylacja (min. 12 cali z przodu, 6 cali po bokach, 8 cali z tyłu).
- Woda: Ciśnienie wody od 18.75 psi do 80 psi. Wymagane podłączenie do wody pitnej.
- Zasilanie: Napięcie zgodne z tabliczką znamionową, wymagane uziemienie i zabezpieczenie przed upływem prądu.
- Poziomowanie: Urządzenie musi być wypoziomowane, aby woda spływała równomiernie do parownika.
Obsługa
Po instalacji i włączeniu zasilania, urządzenie przechodzi cykl samokontroli, a następnie rozpoczyna produkcję lodu. Proces obejmuje chłodzenie wstępne, produkcję lodu i zrzut (harvest). Nie należy wkładać rąk do zasobnika podczas procesu zrzutu lodu.
Czyszczenie i konserwacja
Regularne czyszczenie jest niezbędne dla zachowania gwarancji i higieny:
- Czyszczenie codzienne/okresowe: Używaj tylko środków bezpiecznych dla niklu.
- Filtr wody: Wymieniaj wkład filtra co 3 do 6 miesięcy.
- Skraplacz: Czyść co 3 tygodnie (wersje chłodzone powietrzem).
- Funkcja Clean: Przytrzymaj przycisk 'Clean' przez 3 sekundy, aby uruchomić automatyczny cykl czyszczenia.
Rozwiązywanie problemów
W przypadku nieprawidłowego działania, sprawdź najpierw dopływ wody, zasilanie oraz czystość skraplacza. Urządzenie wyświetla kody błędów (np. E01-E12), które wskazują na konkretne usterki, takie jak awaria czujnika, wysoka temperatura czy problemy z ciśnieniem.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź, czy włącznik zasilania jest włączony, czy wtyczka jest dobrze osadzona w gniazdku.
Wyłączenie po 3 minutach od startu
Temperatura otoczenia jest zbyt wysoka. Upewnij się, że mieści się w zakresie 41-95°F.
Kod błędu E04 (Wysoka temperatura)
Wyczyść skraplacz, sprawdź czy przewody przełącznika wysokiego ciśnienia są podłączone.
Słaba przejrzystość lodu / zbyt cienki lód
Sprawdź ustawienie grubości lodu, ciśnienie wody (1.3-5.5 bar) oraz temperaturę wody.
Przed użyciem
- Usuń taśmę zabezpieczającą z wnętrza urządzenia.
- Wyjmij akcesoria z zasobnika na lód.
- Wypoziomuj urządzenie.
- Podłącz linię wodną i otwórz zawór.
- Sprawdź, czy zasilanie jest zgodne z tabliczką znamionową.
- Upewnij się, że urządzenie stało pionowo przez 24h przed startem.
Parametry w praktyce
- Temperatura otoczenia
- 40-90°F (4-32°C) dla optymalnej pracy.
- Ciśnienie wody
- 18.75 psi do 80 psi (1.3 do 5.5 bar).
- Wymiana filtra
- Zalecana co 3 do 6 miesięcy.
Ilustracje i schematy
- Schemat instalacji pokazuje podłączenie wody, filtra, odpływu oraz zasilania.

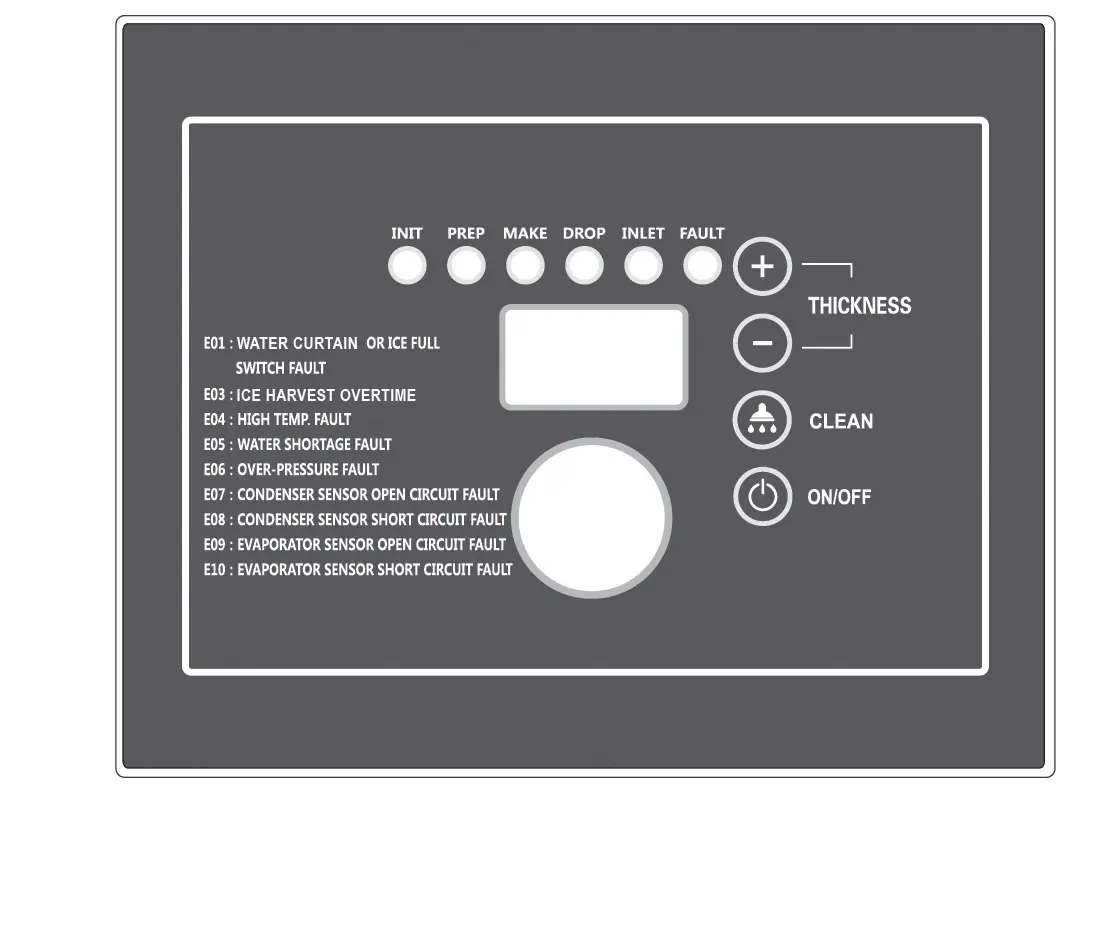

- Panel sterowania wskazuje etapy pracy (INIT, PREP, MAKE, DROP, INLET, FAULT) oraz pozwala na regulację grubości lodu.
Zgodność modelu
- Używaj wyłącznie środków czyszczących bezpiecznych dla niklu.
- Urządzenie nie jest przeznaczone do użytku domowego.
- Wymagane jest stosowanie filtra wody dla zachowania gwarancji.
