Instrukcja obsługi kostkarki do lodu Avantco 194UCF120A
Kompletny przewodnik po instalacji, obsłudze i konserwacji kostkarki do lodu Avantco. Dowiedz się, jak poprawnie zainstalować urządzenie, regulować grubość lodu, przeprowadzać czyszczenie oraz interpretować kody błędów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kostkarka Avantco jest w pełni automatyczna. Po instalacji i podłączeniu wody/prądu, urządzenie zaczyna produkcję lodu. Po napełnieniu zbiornika, czujnik automatycznie zatrzymuje pracę. str. 4, 8
Najważniejsze czynności
- Regulacja grubości lodu str. 9
- Czyszczenie automatyczne str. 13
Pierwsze uruchomienie
- Odczekaj 24 godziny w pozycji pionowej przed uruchomieniem. str. 3
Problemy i rozwiązania
E04 - Wysoka temperatura
Wyczyść skraplacz, sprawdź wentylację.
str. 10, 17
E06 - Wysokie ciśnienie
Sprawdź wentylator i przewody przełącznika wysokiego ciśnienia.
str. 10, 17Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E04 | Wysoka temperatura | Wyczyść skraplacz | str. 10, 17 |
| E06 | Wysokie ciśnienie | Sprawdź wentylator | str. 10, 17 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ciśnienie wody | 18.75 - 80 psi | Wymagane ciśnienie zasilania | str. 5 |
Gdzie szukać w PDF
- Instalacja str. 5, 6
- Czyszczenie str. 13, 14, 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii kostkarek do lodu Avantco. Urządzenie jest w pełni automatyczne – po prawidłowej instalacji i podłączeniu do wody oraz zasilania, rozpoczyna produkcję lodu. Gdy zbiornik zostanie napełniony, czujnik automatycznie zatrzyma pracę urządzenia. Ważne: Przed pierwszym uruchomieniem urządzenie musi stać w pozycji pionowej przez co najmniej 24 godziny, aby czynnik chłodniczy mógł się ustabilizować.
Instalacja
- Lokalizacja: Tylko do użytku wewnątrz pomieszczeń, w temperaturze otoczenia 40-90°F (ok. 4-32°C).
- Wentylacja: Wymagany odstęp od ścian: 12 cali (ok. 30 cm) z przodu, 6 cali (ok. 15 cm) po bokach, 8 cali (ok. 20 cm) z tyłu.
- Woda: Wymagane ciśnienie wody od 18.75 do 80 psi. Zaleca się instalację zaworu kulowego na linii zasilającej.
- Odpływ: Linia odpływowa powinna mieć spadek (minimum 1 cal na 3 stopy) i nie może być wyżej niż port odpływowy urządzenia.
- Zasilanie: Wymagane uziemione gniazdko z zabezpieczeniem przed upływem prądu.
Obsługa i ustawienia
Panel sterowania pozwala na monitorowanie pracy urządzenia oraz regulację grubości lodu:
- Regulacja grubości: Podczas procesu produkcji lodu naciśnij przycisk "-" przez 3 sekundy, a następnie użyj przycisków "+" lub "-", aby dostosować grubość. Każde kliknięcie zmienia czas produkcji o 1.5 minuty.
- Czyszczenie automatyczne: Przytrzymaj przycisk "clean" przez 3 sekundy, aby uruchomić proces czyszczenia.
- Zatrzymanie: Użyj przycisku "on/off" na panelu sterowania.
Czyszczenie i konserwacja
Regularne czyszczenie jest niezbędne dla zachowania gwarancji i higieny:
- Czyszczenie skraplacza: Należy czyścić co 3 tygodnie za pomocą miękkiej szczotki lub odkurzacza.
- Filtr wody: Wkład filtra należy wymieniać co 3 do 6 miesięcy.
- Czyszczenie wnętrza: Używaj roztworu czyszczącego i dezynfekującego. Po czyszczeniu należy wykonać pełne płukanie.
- Uwaga: Wszystkie środki chemiczne używane do czyszczenia muszą być bezpieczne dla niklu.
Rozwiązywanie problemów
W przypadku nieprawidłowego działania, sprawdź najpierw zasilanie, dopływ wody oraz czy urządzenie jest wypoziomowane. Jeśli na wyświetlaczu pojawi się kod błędu (np. E04 - wysoka temperatura, E06 - wysokie ciśnienie), zapoznaj się z tabelą kodów błędów w instrukcji, która wskazuje na konieczność czyszczenia skraplacza lub sprawdzenia wentylatora.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź, czy włącznik zasilania jest włączony i czy wtyczka jest dobrze osadzona w gniazdku.
Błąd E04 (Wysoka temperatura)
Wyczyść skraplacz i sprawdź, czy urządzenie ma zapewnioną odpowiednią wentylację.
Słaba przejrzystość lodu / zbyt cienki lód
Sprawdź ustawienia grubości lodu, ciśnienie wody (1.3-5.5 bar) oraz czy filtr wody nie wymaga wymiany.
Zbyt duży hałas
Upewnij się, że urządzenie stoi na wypoziomowanym podłożu.
Przed użyciem
- Usuń taśmę zabezpieczającą z wnętrza urządzenia.
- Upewnij się, że urządzenie stoi na wypoziomowanym podłożu.
- Podłącz dopływ wody i otwórz zawór.
- Odczekaj 24 godziny w pozycji pionowej przed pierwszym uruchomieniem.
- Upewnij się, że gniazdko jest uziemione i posiada zabezpieczenie przed upływem prądu.
Parametry w praktyce
- Ciśnienie wody
- 18.75 psi do 80 psi (ok. 1.3 - 5.5 bar).
- Temperatura otoczenia
- 40-90°F (ok. 4-32°C).
- Wymagania wentylacyjne
- Minimum 12 cali z przodu, 6 cali po bokach, 8 cali z tyłu.
Ilustracje i schematy

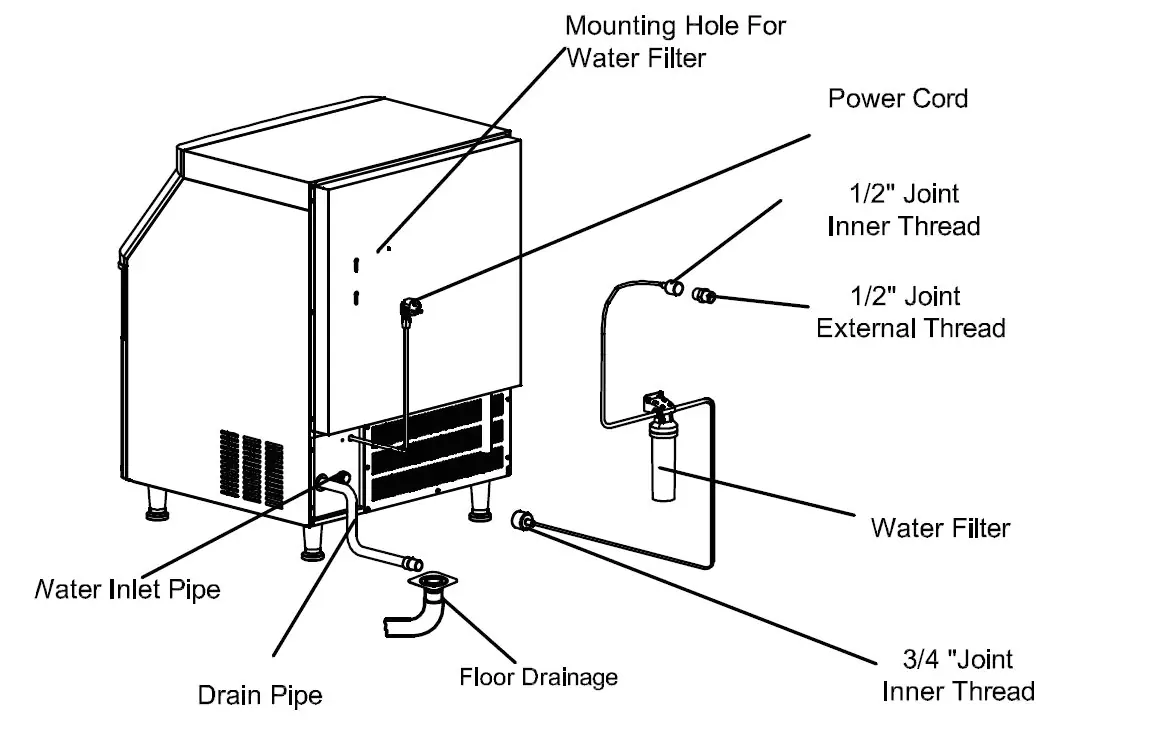

- Schemat instalacji pokazuje podłączenie wody, filtra wody, odpływu oraz zasilania.

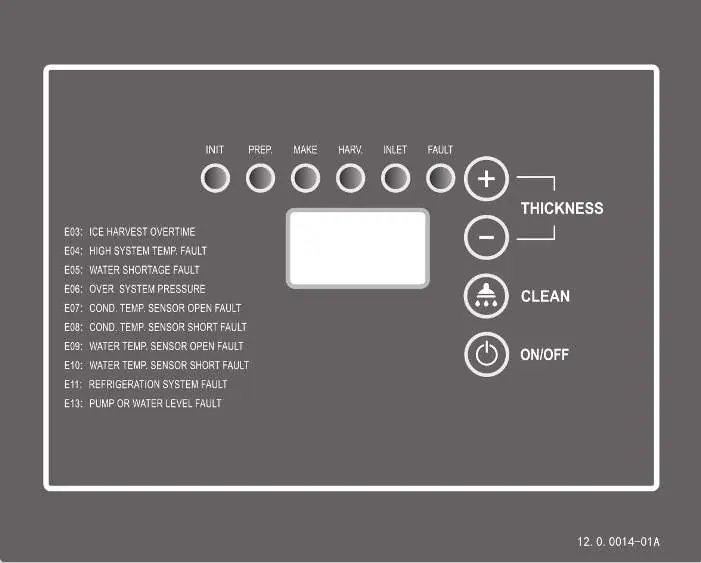

- Panel sterowania zawiera przyciski do regulacji grubości lodu, czyszczenia oraz włącznik.
Zgodność modelu
- Urządzenie nie jest przeznaczone do użytku domowego.
- Nie używać w środowisku zewnętrznym.
- Wszystkie środki czyszczące muszą być bezpieczne dla niklu.
