Instrukcja obsługi głowicy ruchomej Beamz Cobra 720

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, obsługi i konserwacji głowicy ruchomej Beamz Cobra 720. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Przed przystąpieniem do pracy należy upewnić się, że napięcie sieciowe jest zgodne z wymaganiami urządzenia oraz że otwory wentylacyjne nie są zablokowane.

Instalacja i montaż

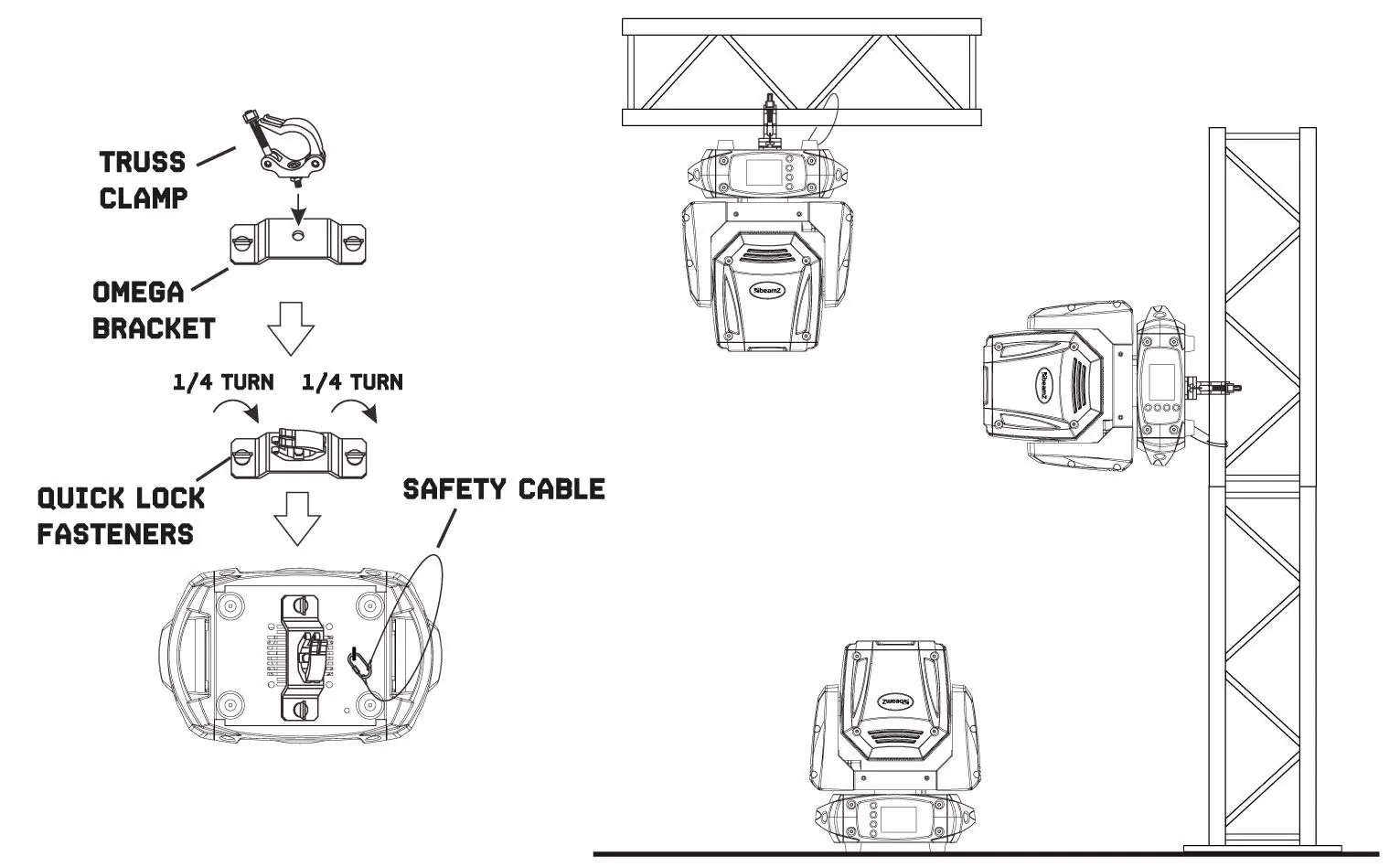

Urządzenie można ustawić na stabilnej powierzchni lub zamontować na kratownicy (truss). W przypadku montażu na wysokości powyżej 100 cm, obowiązkowe jest użycie linki zabezpieczającej przymocowanej do odpowiedniego punktu montażowego. Miejsce montażu musi wytrzymać ciężar 10-krotnie większy niż waga urządzenia.

• Użyj certyfikowanych zacisków (truss clamp).
• Włóż śruby szybkiego blokowania (quick lock) wsporników Omega w otwory płyty podstawy i przekręć o 1/4 obrotu zgodnie z ruchem wskazówek zegara.
• Zawsze zabezpieczaj urządzenie linką bezpieczeństwa.

Podłączenie zasilania

Urządzenie posiada wejście i wyjście zasilania (powerconnector), co pozwala na łączenie szeregowe maksymalnie czterech jednostek (przy zasilaniu 230V/16A). Należy używać zatwierdzonego kabla trzyżyłowego o przekroju co najmniej 1,5 mm².

Sterowanie DMX512

Aby sterować urządzeniem za pomocą kontrolera DMX, należy połączyć wyjście kontrolera z wejściem DMX pierwszego urządzenia, a następnie łączyć kolejne urządzenia w łańcuchu. Na ostatnim urządzeniu w linii należy zastosować rezystor końcowy (terminator) 120 Ohm między pinami 2 i 3 złącza XLR.

Konserwacja i czyszczenie

Regularne czyszczenie jest niezbędne dla zachowania wydajności świetlnej i żywotności urządzenia. Kurz i brud mogą powodować przegrzewanie się podzespołów.

• Przed czyszczeniem odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć.
• Nie używaj rozpuszczalników ani agresywnych środków czyszczących.
• Używaj miękkiej, czystej szmatki lub sprężonego powietrza o niskim ciśnieniu do usuwania kurzu z otworów wentylacyjnych.
• Elementy szklane czyść delikatnie szmatką zwilżoną słabym roztworem detergentu.

Wymiana bezpiecznika

Jeśli urządzenie nie reaguje, sprawdź bezpiecznik na tylnym panelu:

1. Odłącz urządzenie od zasilania.
2. Otwórz uchwyt bezpiecznika za pomocą śrubokręta.
3. Wyjmij stary bezpiecznik i zainstaluj nowy o tych samych parametrach.
4. Zamknij uchwyt bezpiecznika.

Rozwiązywanie problemów

W przypadku braku reakcji urządzenia, sprawdź zasilanie oraz bezpiecznik. Jeśli urządzenie nie reaguje na kontroler DMX, sprawdź poprawność połączeń kablowych, adresowanie DMX oraz obecność rezystora końcowego. Jeśli strumień świetlny przerywa, urządzenie może być przegrzane – sprawdź drożność wentylacji.
