Instrukcja montażu fontanny Blue Thumb 1-IYL Real Stone Tall Triple

Kompletny przewodnik instalacji i konserwacji fontanny Blue Thumb 1-IYL. Dowiedz się, jak przygotować teren, zamontować zbiornik, podłączyć pompę, oświetlenie oraz dbać o system przez cały rok.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Strona 2

Strona 3

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawu fontanny Blue Thumb 1-IYL Real Stone Tall Triple. Zestaw zawiera zbiornik, pompę, system hydrauliczny oraz elementy montażowe. Kluczowe jest poprawne wypoziomowanie zbiornika oraz zabezpieczenie węży przed zagięciami, aby zapewnić prawidłowy przepływ wody. Normalne parowanie wody wynosi około 1-2 cale tygodniowo, zależnie od warunków atmosferycznych.

Opis zestawu i przygotowanie

Zestaw zawiera:

Zbiornik (Achelous AquaBox)
Pompę o wysokiej wydajności
System hydrauliczny (Triton Assembly) z zaworami sterującymi
Węże o długościach 8', 7' i 5'
Kratę zbiornika i pokrywę dostępową
Opcjonalnie: zestaw do automatycznego uzupełniania wody (Auto Fill Kit #ABDAUTO)

Montaż zbiornika i poziomowanie

Wybór lokalizacji: Wybierz miejsce z dostępem do wody i prądu, unikając instalacji podziemnych.
Wykop: Wykop otwór nieco szerszy i głębszy niż zbiornik. Usuń ostre kamienie i korzenie.
Poziomowanie: Dno wykopu musi być idealnie wypoziomowane i ubite (użyj piasku lub żwiru w razie potrzeby).
Osadzenie: Umieść zbiornik w otworze. Jeśli instalujesz fartuch przeciwbryzgowy, zbiornik powinien znajdować się około 2 cale poniżej poziomu gruntu.
Zasypywanie: Zasyp przestrzeń wokół zbiornika ziemią lub materiałem samoubijającym (piasek/żwir), regularnie ubijając materiał.

Instalacja fontanny i hydraulika

Po osadzeniu zbiornika:

Krata: Umieść kratę na zbiorniku, upewniając się, że otwór na pompę jest skierowany w stronę zasilania elektrycznego.
Wspornik: Jeśli używasz kolumn o wysokości 36 cali lub wyższych, zamontuj wspornik (Support Stand).
Podłączenie pompy: Podłącz wąż do pompy za pomocą złączek. Upewnij się, że wąż nie jest zagięty ani skręcony.
Montaż kolumn: Przeciągnij węże przez otwory w kracie. W przypadku kolumn bez oświetlenia, zabezpiecz wąż o-ringiem. W przypadku kolumn z oświetleniem, przeprowadź przewód zasilający przez kolumnę.

Uruchomienie i regulacja

Po ustawieniu kolumn:

Napełnij zbiornik wodą do poziomu kraty.
Podłącz pompę do zasilania.
Użyj dołączonego czerwonego klucza do zaworów, aby wyregulować przepływ wody w każdej kolumnie.
Użyj plastikowych podkładek (shims), aby wypoziomować kolumny dla równomiernego spływu wody.

Konserwacja i zimowanie

Konserwacja ogólna:

Regularnie sprawdzaj poziom wody.
Stosuj preparat Muck Buster (#PB2682) co kilka tygodni, aby zapobiec osadzaniu się mułu.
W przypadku glonów użyj preparatu Algae D-Solv (#PB2002).

Zimowanie:

W klimacie z mrozami wyjmij pompę i przechowuj ją w wiadrze z wodą w miejscu nieprzemarzającym.
Nie opróżniaj zbiornika z wody na zimę, aby zapobiec jego wypchnięciu przez zamarzającą glebę.
Kolumny kamienne mogą pozostać na zewnątrz przez zimę.

Praktyczna pomoc

Typowe problemy

Woda paruje zbyt szybko

Normalne parowanie to 1-2 cale tygodniowo. Sprawdź wilgotność, wiatr i rozprysk wody. Rozważ instalację zestawu Auto Fill Kit (#ABDAUTO).

Zredukowany przepływ wody

Sprawdź, czy węże nie są zagięte lub skręcone. Upewnij się, że pompa jest czysta i zanurzona w wodzie.

Nierówny przepływ wody na kolumnach

Użyj dołączonych plastikowych podkładek (shims) pod kolumny, aby je wypoziomować i wyrównać przepływ.

Zbiornik przesuwa się lub osiada

Upewnij się, że dno wykopu jest dobrze ubite i wypoziomowane przed instalacją zbiornika.

Przed użyciem

Sprawdź dostępność wody i zasilania elektrycznego w miejscu instalacji.
Przygotuj narzędzia: łopata, poziomica, farba do znakowania, ubijak.
Upewnij się, że masz wszystkie elementy zestawu (zbiornik, pompa, węże, krata).
Sprawdź, czy kolumny wymagają wspornika (dla wysokości 36 cali i więcej).
Upewnij się, że masz dostęp do preparatów konserwujących (Muck Buster, Algae D-Solv).

Parametry w praktyce

Długości węży: Zestaw zawiera węże 8', 7' i 5'. Najdłuższy wąż jest przeznaczony dla najwyższej kolumny.
Wspornik (Support Stand): Wymagany dla kolumn o wysokości 36 cali (ok. 91 cm) lub wyższych dla zapewnienia stabilności.
Auto Fill Kit (#ABDAUTO): Opcjonalny zestaw do automatycznego uzupełniania wody w zbiorniku.

Ilustracje i schematy

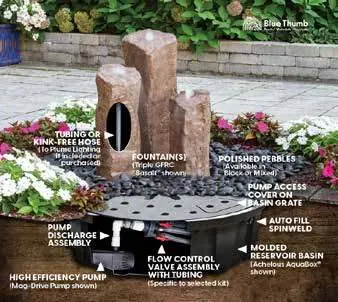

Schemat instalacji pokazuje rozmieszczenie pompy, zaworów sterujących i węży wewnątrz zbiornika.
Rysunki krok po kroku ilustrują proces poziomowania zbiornika i zabezpieczania węży o-ringami.

Zgodność modelu

Zestaw wymaga wypoziomowania zbiornika przed wypełnieniem.
Zalecane stosowanie preparatów Muck Buster (#PB2682) i Algae D-Solv (#PB2002).
