Instrukcja obsługi akumulatorowych nożyc uniwersalnych Bosch GUS 12V-300 Professional
Szybki przewodnik po instrukcji obsługi akumulatorowych nożyc uniwersalnych Bosch GUS 12V-300 Professional. Dowiedz się, jak bezpiecznie wymieniać ostrza, regulować osłonę i obsługiwać urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Akumulatorowe nożyce uniwersalne Bosch GUS 12V-300 Professional są przeznaczone do cięcia elastycznych, miękkich materiałów, takich jak wykładziny dywanowe, PVC, karton, skóra czy tkaniny, o grubości do 11 mm. Urządzenie umożliwia wykonywanie zarówno cięć prostych, jak i krzywoliniowych.

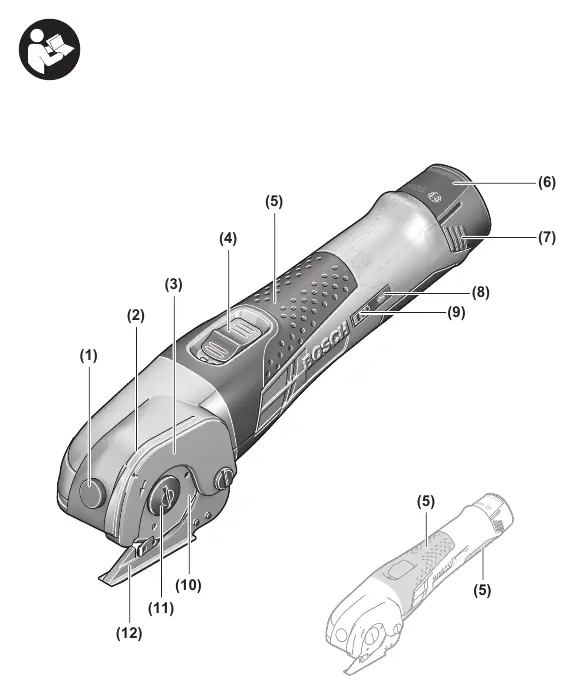

Opis urządzenia
Główne elementy urządzenia to:
- (1) Rändelschraube (śruba radełkowana)
- (2) Schnittlinienmarkierung Cut Control (wskaźnik linii cięcia)
- (3) Justierbare Schutzhaube (regulowana osłona)
- (4) Ein-/Ausschalter (włącznik/wyłącznik)
- (10) Schneidmesser (nóż tnący)
- (12) Führungskufe (płoza prowadząca)
Montaż i wymiana ostrza
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator.

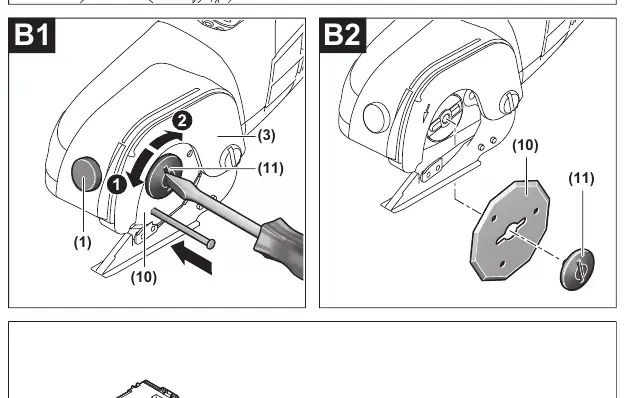

Wymiana noża tnącego:
- Poluzuj śrubę radełkowaną (1) i przesuń osłonę (3) całkowicie do góry.
- Obróć nóż (10) za pomocą śrubokręta, aż otwór w nożu będzie dostępny.
- Zablokuj nóż, wkładając cienki, stabilny przedmiot (np. gwóźdź) w otwór.
- Odkręć śrubę mocującą nóż (11) w kierunku obrotu 1.
- Wyjmij nóż (10) i załóż nowy, pamiętając o prawidłowym ustawieniu krawędzi tnącej.
- Dokręć śrubę mocującą (11) w kierunku obrotu 2.
Obsługa
Przed każdym użyciem należy ustawić osłonę (3) odpowiednio do grubości ciętego materiału. Poluzuj śrubę radełkowaną (1), ustaw osłonę tak, aby lekko przylegała do materiału, a następnie dokręć śrubę. Po zakończeniu pracy zawsze ustawiaj osłonę w najniższej pozycji.
Wskazówki dotyczące pracy:
- Nie obciążaj urządzenia tak mocno, aby się zatrzymało.
- Podczas cięcia cienkich materiałów (np. tkanin) nie dociskaj zbyt mocno, aby uniknąć wciągnięcia materiału.
- Płoza prowadząca (12) musi być ustawiona równolegle do powierzchni cięcia.
- Używaj wskaźnika Cut Control (2) do precyzyjnego prowadzenia narzędzia wzdłuż linii cięcia.
Konserwacja i czyszczenie
Utrzymuj urządzenie i otwory wentylacyjne w czystości. Regularnie czyść osłonę (3) za pomocą pędzla lub lekko wilgotnej szmatki, ponieważ pod nią mogą gromadzić się resztki materiału.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Nóż tnący tępi się zbyt szybko
Przyczyną jest zazwyczaj nieprawidłowe użycie lub cięcie nieodpowiednich materiałów. Upewnij się, że używasz urządzenia zgodnie z przeznaczeniem.
Cienkie materiały (np. tkaniny) wciągają się do urządzenia
Nie dociskaj urządzenia zbyt mocno. Podczas cięcia trzymaj materiał naprężony i tnij powoli.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że nóż tnący jest czysty i ostry.
- Ustaw osłonę (3) odpowiednio do grubości ciętego materiału.
- Sprawdź, czy płoza prowadząca (12) jest czysta.
Ilustracje i schematy
- Rysunek B1-B2 przedstawia procedurę wymiany noża tnącego.
- Rysunek A przedstawia sposób wyjmowania akumulatora.
Zgodność modelu
- Urządzenie przeznaczone do cięcia elastycznych, miękkich materiałów do 11 mm grubości.
