Narzędzia / Elektronarzędzia
Instrukcja obsługi szlifierki kątowej Bosch GWS 12V-76 Professional
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Bosch GWS 12V-76 Professional. Dowiedz się, jak bezpiecznie montować tarcze, obsługiwać urządzenie, dbać o akumulator i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka kątowa Bosch GWS 12V-76 Professional jest przeznaczona do cięcia metalu, kamienia, tworzyw sztucznych, materiałów kompozytowych, drewna oraz do obróbki zgrubnej metalu bez użycia wody. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

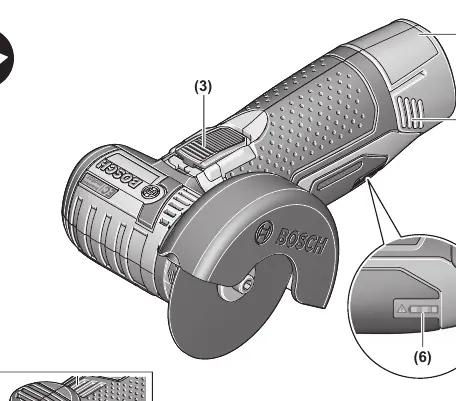

Opis urządzenia
Główne elementy urządzenia to:
- Strzałka kierunku obrotów na obudowie
- Przycisk blokady wrzeciona
- Włącznik/wyłącznik
- Akumulator
- Osłona do szlifowania
- Osłona do cięcia
- Wrzeciono szlifierki
Montaż
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) oraz przed transportem i przechowywaniem należy wyjąć akumulator. Podczas cięcia należy zawsze używać odpowiedniej osłony: osłony do szlifowania (7) przy szlifowaniu oraz osłony do cięcia (10) przy cięciu.

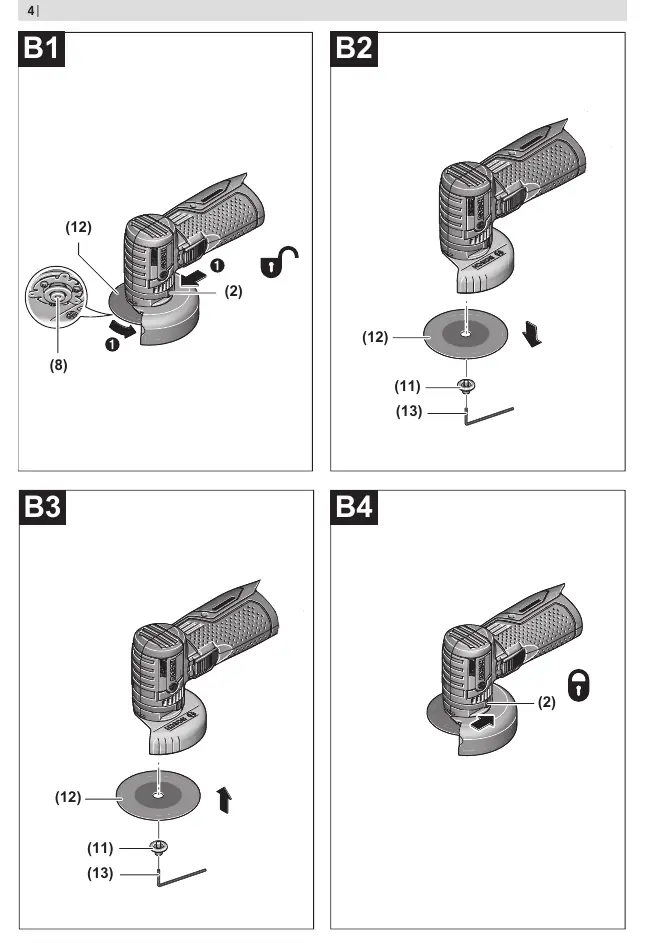

Montaż narzędzi szlifierskich
- Oczyść wrzeciono szlifierki (8) i wszystkie części montażowe.
- Aby zamocować lub zwolnić narzędzie, przesuń przycisk blokady wrzeciona (2) do przodu i obracaj narzędzie, aż wrzeciono zostanie zablokowane.
- Użyj klucza sześciokątnego (13), aby odkręcić lub dokręcić śrubę mocującą z podkładką (11).
- Po montażu sprawdź, czy narzędzie jest poprawnie zamontowane i obraca się swobodnie.
Obsługa
Aby włączyć urządzenie, przesuń włącznik/wyłącznik (3) do przodu. Aby zablokować włącznik w pozycji włączonej, naciśnij jego przednią część. Aby wyłączyć, zwolnij włącznik lub naciśnij jego tylną część, jeśli jest zablokowany.
Wskazówki dotyczące pracy
- Podczas szlifowania zgrubnego używaj osłony do szlifowania (7).
- Podczas cięcia metalu i kamienia używaj osłony do cięcia (10).
- Podczas cięcia kamienia zapewnij odpowiednie odsysanie pyłu i noś maskę przeciwpyłową.
- Nie obciążaj urządzenia tak mocno, aby się zatrzymało.
- Po silnym obciążeniu pozwól urządzeniu pracować kilka minut na biegu jałowym, aby schłodzić narzędzie.
Konserwacja i serwis
Utrzymuj urządzenie i otwory wentylacyjne w czystości. W przypadku problemów z akumulatorem lub urządzeniem, skontaktuj się z autoryzowanym serwisem Bosch. Adresy serwisów dostępne są na stronie www.bosch-pt.com/serviceaddresses.
Oficjalne zasoby z instrukcji
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza się automatycznie.
Akumulator jest przegrzany lub silnik przeciążony. Wyłącz urządzenie, pozwól akumulatorowi ostygnąć.
Słaba wydajność cięcia.
Tarcza może być stępiona. Naostrz ją, wykonując krótkie cięcia w materiale ściernym (np. cegle silikatowej).
Przed użyciem
- Sprawdź, czy tarcza jest poprawnie zamontowana.
- Upewnij się, że tarcza obraca się swobodnie.
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że używasz właściwej osłony (do szlifowania lub cięcia).
Parametry w praktyce
- Nennspannung (12V)
- Napięcie znamionowe akumulatora.
- Bemessungs-Leerlaufdrehzahl (19500 min-1)
- Znamionowa prędkość obrotowa bez obciążenia.
- max. Schleifscheibendurchmesser (76 mm)
- Maksymalna średnica tarczy szlifierskiej.
Ilustracje i schematy
- (1) Strzałka kierunku obrotów
- (2) Przycisk blokady wrzeciona
- (3) Włącznik/wyłącznik
- (7) Osłona do szlifowania
- (10) Osłona do cięcia
Zgodność modelu
- Używaj tylko akumulatorów GBA 12V...
- Używaj tylko zalecanych ładowarek (GAL 12..., GAX 18...).
