Instrukcja obsługi dmuchawy akumulatorowej Bosch Professional GBL 18V-120
Szybki przewodnik po instrukcji obsługi dmuchawy akumulatorowej Bosch Professional GBL 18V-120. Dowiedz się, jak bezpiecznie montować akcesoria, obsługiwać urządzenie i dbać o akumulator.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dmuchawa Bosch GBL 18V-120 służy do zdmuchiwania niegroźnych substancji (np. wiórów, pyłu kamiennego). Włączana jest przełącznikiem (1) na stopień I (lekkie materiały) lub II (ciężkie materiały). str. 7, 9
Najważniejsze czynności
- Montaż akcesoriów str. 4, 9
Pierwsze uruchomienie
- Włóż naładowany akumulator do uchwytu, aż usłyszysz kliknięcie. str. 8, 9
Problemy i rozwiązania
Akumulator nie ładuje się lub jest uszkodzony
Sprawdź wskaźnik LED na akumulatorze. Jeśli po naciśnięciu przycisku nie świeci żadna dioda, akumulator jest uszkodzony.
str. 8, 9Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkość obrotowa | 17000 min-1 | Prędkość biegu jałowego | str. 7 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Dane techniczne str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dmuchawa akumulatorowa Bosch Professional GBL 18V-120 jest przeznaczona do zdmuchiwania niegroźnych dla zdrowia substancji, takich jak wióry, opiłki metalu czy pył kamienny, powstających podczas prac warsztatowych. Urządzenie może być również używane do przedmuchiwania otworów wiertniczych przy użyciu odpowiednich akcesoriów. Nie należy używać urządzenia do zdmuchiwania gorących, łatwopalnych lub wybuchowych materiałów.
Opis urządzenia
Główne elementy dmuchawy to:
- Włącznik/wyłącznik z wyborem stopnia nadmuchu
- Rękojeść
- Przycisk odblokowujący akumulator
- Wlot powietrza
- Dysza
- Otwór do podłączenia osprzętu
- Rura przedłużająca
- Dysza do usuwania zanieczyszczeń z wywierconego otworu
- Rura wychwytująca pył
Montaż akcesoriów
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (konserwacja, wymiana narzędzi itp.) należy wyjąć akumulator.
Montaż dyszy i rur
Wsuń mocowanie bagnetowe akcesorium w otwory w obudowie silnika lub rurze przedłużającej, a następnie obróć o ćwierć obrotu w prawo, aby zablokować.
Montaż rury wychwytującej pył
Podczas przedmuchiwania otworów wiertniczych zaleca się montaż rury wychwytującej pył na dyszy do usuwania zanieczyszczeń, aby pył nie był wydmuchiwany w stronę operatora.
Obsługa
Urządzenie posiada dwustopniowy przełącznik:
- Stopień I: do zdmuchiwania lekkich materiałów.
- Stopień II: do zdmuchiwania ciężkich materiałów.
Aby wyłączyć urządzenie, przesuń przełącznik do oporu w pozycję „0”. Podczas pracy trzymaj urządzenie ok. 3 cm nad podłożem i uważaj, aby wlot powietrza nie zasysał zanieczyszczeń.
Konserwacja i akumulator
Utrzymuj urządzenie i otwory wentylacyjne w czystości. Akumulator należy chronić przed wilgocią i wysokimi temperaturami. Jeśli czas pracy po naładowaniu znacznie się skraca, akumulator należy wymienić.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony do uchwytu.
Krótki czas pracy na jednym ładowaniu
Akumulator może być zużyty. Sprawdź wskaźnik stanu naładowania lub wymień akumulator.
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany.
- Upewnij się, że dysza lub rura jest poprawnie zamontowana (zablokowana bagnetowo).
- Sprawdź, czy wlot powietrza nie jest zablokowany przez zanieczyszczenia.
- Upewnij się, że w pobliżu nie znajdują się osoby, które mogłyby zostać zranione przez wydmuchiwane przedmioty.
Parametry w praktyce
- Prędkość obrotowa
- 17000 min-1 (prędkość biegu jałowego).
- Maks. prędkość powietrza
- 75 m/s, co określa siłę wydmuchu.
- Objętość powietrza
- 2,0 m³/min, wydajność przepływu powietrza.
Ilustracje i schematy

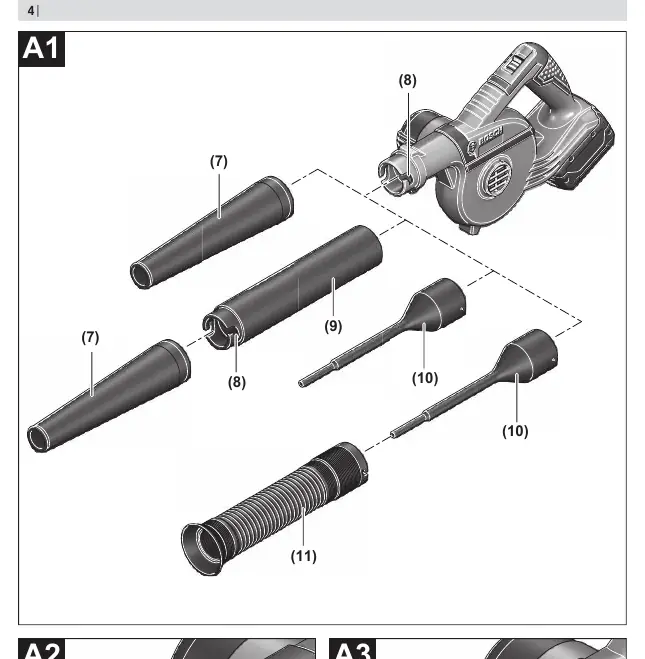

- Rysunek A1-A3 pokazuje sposób montażu różnych akcesoriów za pomocą złącza bagnetowego.

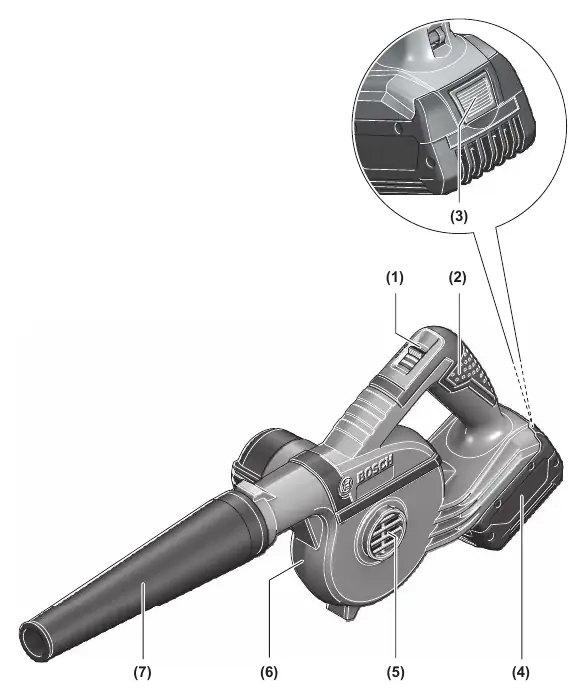

- Rysunek na stronie 3 przedstawia numerację elementów urządzenia.
Zgodność modelu
- Kompatybilne z akumulatorami Bosch GBA 18V oraz ProCORE18V.
