Instrukcja obsługi pompy akumulatorowej Bosch EasyInflate 18V-500
Szybki przewodnik po instrukcji obsługi pompy akumulatorowej Bosch EasyInflate 18V-500. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, ładować akumulator, montować akcesoria oraz pompować i wypompowywać powietrze.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch EasyInflate 18V-500 to akumulatorowa pompa powietrza przeznaczona do pompowania dużych przedmiotów, takich jak materace czy pontony. Nie nadaje się do przedmiotów wymagających wysokiego ciśnienia. str. 6, 10
Najważniejsze czynności
- Włączanie pompy str. 7, 12
- Wyłączanie pompy str. 7, 12
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 7, 11
Konserwacja i reset
- Wyjmij akumulator przed pracami konserwacyjnymi. str. 7, 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie znamionowe | str. 6, 11 |
| Max. wydajność | 530 l/min | Maksymalne natężenie przepływu powietrza | str. 6, 11 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Dane techniczne str. 6, 11
- Montaż i obsługa str. 7, 12
Spis treści
Najważniejsze informacje z instrukcji
Pompa akumulatorowa Bosch EasyInflate 18V-500 jest przeznaczona do pompowania przedmiotów o dużej objętości, takich jak materace, pontony czy zabawki dmuchane. Urządzenie nie jest przeznaczone do przedmiotów wymagających wysokiego ciśnienia, np. opon rowerowych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa dotyczącymi elektronarzędzi oraz pomp powietrza.

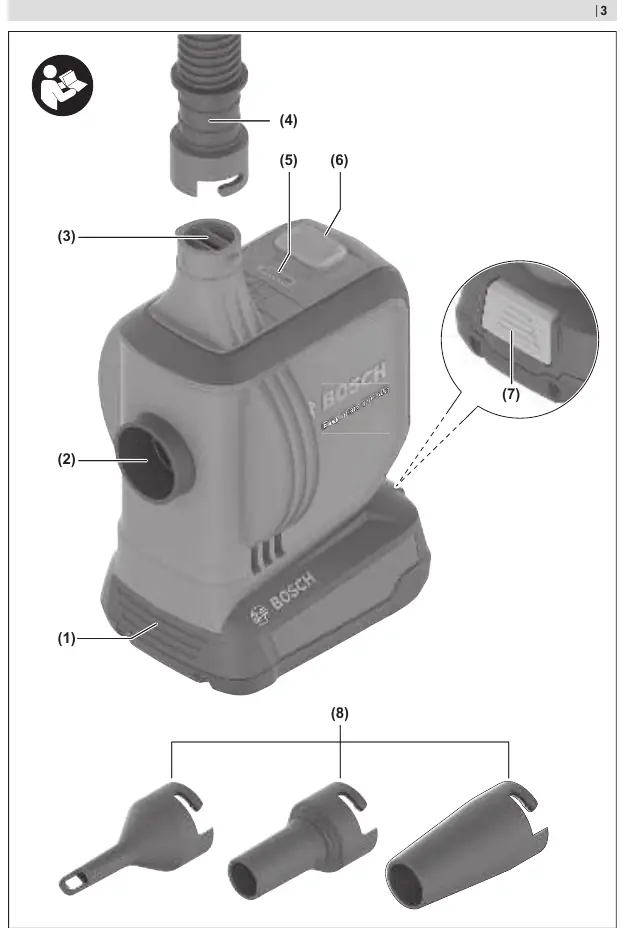

Opis urządzenia
Główne elementy urządzenia:
- (1) Akumulator
- (2) Wlot powietrza
- (3) Wylot powietrza
- (4) Wąż
- (5) Wskaźnik stanu naładowania akumulatora
- (6) Włącznik/wyłącznik
- (7) Przycisk odblokowania akumulatora
- (8) Adapter (dysza)
Montaż i obsługa
W zależności od potrzeb można używać adaptera (8) z wężem (4) lub bez niego.
- Pompowanie: Zamontuj wąż (4) i/lub adapter (8) na wylocie powietrza (3).
- Wypompowywanie: Zamontuj wąż (4) na wlocie powietrza (2).
- Włóż wąż lub adapter do odpowiedniego otworu i przekręć zgodnie z ruchem wskazówek zegara do oporu.
Uruchomienie
Aby włączyć pompę, przesuń włącznik (6) w pozycję On. Pompa zacznie zasysać powietrze przez wlot (2) i tłoczyć je przez wylot (3). Regularnie kontroluj ciśnienie w pompowanym przedmiocie i wyłącz pompę (pozycja Off) po osiągnięciu żądanego ciśnienia.
Akumulator
Urządzenie jest zasilane akumulatorem litowo-jonowym. Stan naładowania można sprawdzić za pomocą wskaźnika na pompce lub na samym akumulatorze (jeśli posiada wskaźnik). Przed pierwszym użyciem należy w pełni naładować akumulator.
Konserwacja i serwis
Przed przystąpieniem do jakichkolwiek prac przy pompie (np. konserwacja, wymiana akcesoriów) należy wyjąć akumulator. Utrzymuj pompę i otwory wentylacyjne w czystości, aby zapewnić bezpieczną pracę.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony do uchwytu.
Szybkie rozładowanie akumulatora
Akumulator może być zużyty i wymagać wymiany.
Wskaźnik naładowania miga szybko
Temperatura akumulatora jest poza zakresem roboczym lub zadziałało zabezpieczenie przed przeciążeniem.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że wlot powietrza nie jest zasłonięty.
- Wybierz odpowiedni adapter do zaworu pompowanego przedmiotu.
- Upewnij się, że wąż jest poprawnie zamontowany.
Ilustracje i schematy
- Strona 3 zawiera schemat budowy urządzenia z ponumerowanymi elementami.
- Strona 7 i 11 zawierają tabele wskaźników LED stanu naładowania akumulatora.
Zgodność modelu
- Urządzenie nie jest przeznaczone do pompowania opon rowerowych (wymagających wysokiego ciśnienia).
- Kompatybilne z akumulatorami PBA 18V.
