Instrukcja obsługi opalarki Bosch GHG 20-63 / GHG 23-66 Professional
Szybki przewodnik po obsłudze opalarek Bosch GHG 20-63 i GHG 23-66 Professional. Dowiedz się, jak regulować temperaturę, ustawiać przepływ powietrza, bezpiecznie używać urządzenia i korzystać z akcesoriów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Opalarki Bosch GHG 20-63 i GHG 23-66 służą do formowania i zgrzewania tworzyw sztucznych, usuwania farb, obkurczania węży, lutowania, cynowania oraz rozmrażania rur wodociągowych. str. 7, 12, 13
Najważniejsze czynności
- Włączanie urządzenia str. 8, 13
- Regulacja temperatury (GHG 23-66) str. 9, 14
Pierwsze uruchomienie
- Przy pierwszym uruchomieniu może pojawić się dym – jest to normalne zjawisko spowodowane odparowaniem fabrycznej powłoki ochronnej. str. 8, 13
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie wyłącza grzanie (symbol termoochrony)
Poczekaj, aż urządzenie ostygnie; sprawdź, czy wlot powietrza nie jest zablokowany.
str. 8, 13Konserwacja i reset
- Utrzymuj urządzenie i otwory wentylacyjne w czystości. str. 10, 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc (GHG 20-63) | 2000 W | Nominalna moc wejściowa | str. 7, 12 |
| Moc (GHG 23-66) | 2100 (2300) W | Nominalna moc wejściowa | str. 7, 12 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Rysunki komponentów str. 3
- Przykłady zastosowań str. 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Opalarki Bosch GHG 20-63 i GHG 23-66 Professional są przeznaczone do formowania i zgrzewania tworzyw sztucznych, usuwania powłok malarskich, obkurczania węży termokurczliwych, lutowania, cynowania oraz rozmrażania rur wodociągowych. Urządzenia są przeznaczone do użytku ręcznego pod nadzorem.
Opis urządzenia
Urządzenie składa się z dyszy (1), osłony termicznej (2), podstawki (3) oraz włącznika/wyłącznika z regulacją mocy (4). Modele GHG 23-66 posiadają dodatkowo wyświetlacz (13) z funkcjami pamięci (5), regulacją przepływu powietrza (9) oraz przyciskami sterującymi (10, 11, 12).
Uruchomienie i obsługa
Przed pierwszym użyciem upewnij się, że napięcie sieciowe jest zgodne z tabliczką znamionową. Przy pierwszym uruchomieniu może pojawić się dym – jest to normalne zjawisko spowodowane odparowaniem fabrycznej powłoki ochronnej.
Włączanie i wyłączanie
- Włączanie: Przesuń włącznik (4) do góry.
- Wyłączanie: Przesuń włącznik (4) do pozycji 0.
- Ważne: Po pracy z wysoką temperaturą pozwól urządzeniu ostygnąć, uruchamiając je na krótki czas z najniższą możliwą temperaturą.
Regulacja temperatury i przepływu powietrza
W modelu GHG 20-63 przepływ powietrza reguluje się włącznikiem (4), a temperaturę przyciskami (12). W modelu GHG 23-66 przepływ powietrza i temperaturę można precyzyjnie ustawiać za pomocą przycisków (10, 12). Model GHG 23-66 umożliwia również zapisywanie kombinacji ustawień w pamięci.

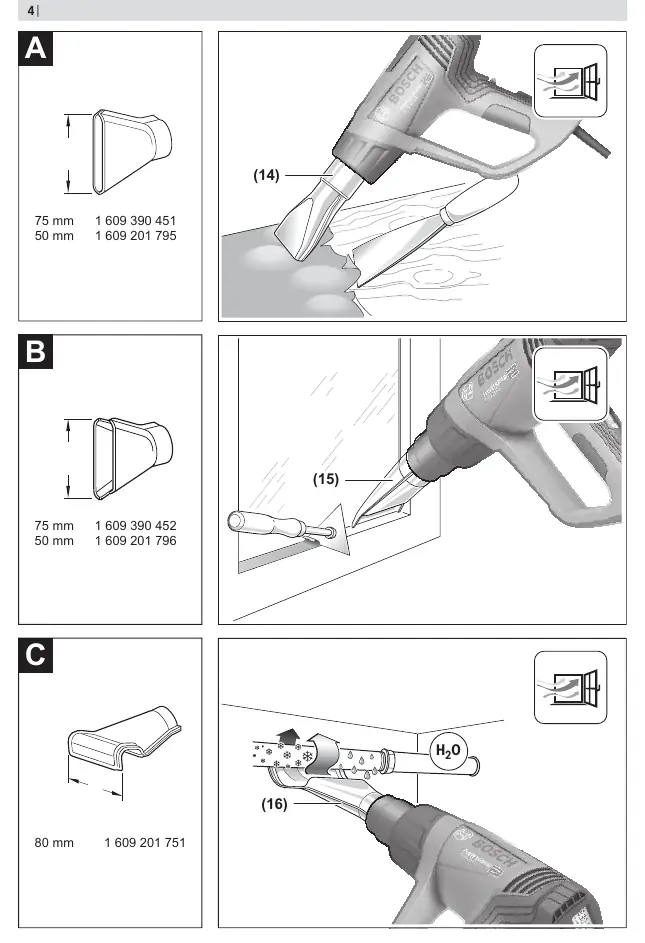

Przykłady zastosowań
- Usuwanie lakieru/kleju: Użyj dyszy płaskiej (14). Zmiękcz lakier gorącym powietrzem i usuń go czystą szpachelką.
- Usuwanie lakieru z ram okiennych: Użyj dyszy ochronnej do szkła (15), aby uniknąć pęknięcia szyby.
- Rozmrażanie rur: Użyj dyszy kątowej (16). Rozmrażaj od odpływu w stronę dopływu.
- Formowanie rur z tworzywa: Użyj dyszy reflektorowej (17). Wypełnij rurę piaskiem, aby uniknąć załamań.
- Zgrzewanie tworzyw: Użyj dyszy redukcyjnej (20) i stopki spawalniczej (19).
- Lutowanie miękkie: Użyj dyszy redukcyjnej (20) lub reflektorowej (17).
- Obkurczanie: Użyj dyszy reflektorowej (17).
Konserwacja
Utrzymuj urządzenie i otwory wentylacyjne w czystości. W przypadku konieczności wymiany przewodu zasilającego, zleć to serwisowi Bosch.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza grzanie (symbol termoochrony na wyświetlaczu)
Urządzenie przegrzało się (np. z powodu zablokowanego wlotu powietrza). Poczekaj, aż ostygnie; dmuchawa będzie pracować dalej.
Dymienie przy pierwszym uruchomieniu
To normalne zjawisko spowodowane odparowaniem fabrycznej powłoki ochronnej z metalowych elementów.
Przed użyciem
- Sprawdź, czy napięcie sieciowe zgadza się z danymi na tabliczce znamionowej.
- Upewnij się, że wlot powietrza nie jest zablokowany.
- Załóż okulary ochronne.
- Wybierz odpowiednią dyszę do planowanego zadania.
- Upewnij się, że kabel zasilający nie jest uszkodzony.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc (GHG 20-63)
- 2000 W
- Moc (GHG 23-66)
- 2100 W (maks. 2300 W)
- Zakres temperatur
- 50-630°C (GHG 20-63) / 50-650°C (GHG 23-66)
Ilustracje i schematy
- (4) Włącznik/wyłącznik
- (13) Wyświetlacz (tylko GHG 23-66)
- (14-21) Akcesoria (dysze, stopki, druty)
Zgodność modelu
- Używaj tylko oryginalnych akcesoriów Bosch przeznaczonych do tego modelu.
