Instrukcja obsługi narzędzia wielofunkcyjnego Bosch PMF 220 CE / PMF 2000 CE
Szybki przewodnik po instrukcji obsługi narzędzia wielofunkcyjnego Bosch PMF 220 CE / PMF 2000 CE. Dowiedz się, jak bezpiecznie wymieniać akcesoria, ustawiać głębokość cięcia i obsługiwać urządzenie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch PMF 220 CE / PMF 2000 CE to narzędzie wielofunkcyjne do piłowania, cięcia, szlifowania i skrobania. Obsługa polega na montażu odpowiedniego narzędzia roboczego, ustawieniu prędkości oscylacji i prowadzeniu narzędzia z umiarkowanym naciskiem. str. 8, 13
Najważniejsze czynności
- Wymiana narzędzia: Poluzuj śrubę mocującą kluczem imbusowym, wymień narzędzie, dokręć śrubę. str. 11, 19
Pierwsze uruchomienie
- Sprawdź napięcie, zamontuj narzędzie, ustaw prędkość pokrętłem, włącz urządzenie przesuwając włącznik do przodu. str. 12, 13
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie blokuje się
Zmniejsz nacisk i poruszaj narzędziem w przód i w tył.
str. 13Konserwacja i reset
- Regularnie czyść otwory wentylacyjne i narzędzia typu Riff szczotką drucianą. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 220 W | Moc nominalna | str. 8 |
| Prędkość | 15000–20000 min^-1 | Prędkość biegu jałowego | str. 8 |
Gdzie szukać w PDF
- Dane techniczne str. 8
- Montaż narzędzi str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bosch PMF 220 CE / PMF 2000 CE to narzędzie wielofunkcyjne przeznaczone do piłowania, cięcia, szlifowania i skrobania. Przed przystąpieniem do pracy upewnij się, że napięcie sieciowe jest zgodne z danymi na tabliczce znamionowej. Zawsze używaj odpowiednich akcesoriów do obrabianego materiału i stosuj środki ochrony osobistej.

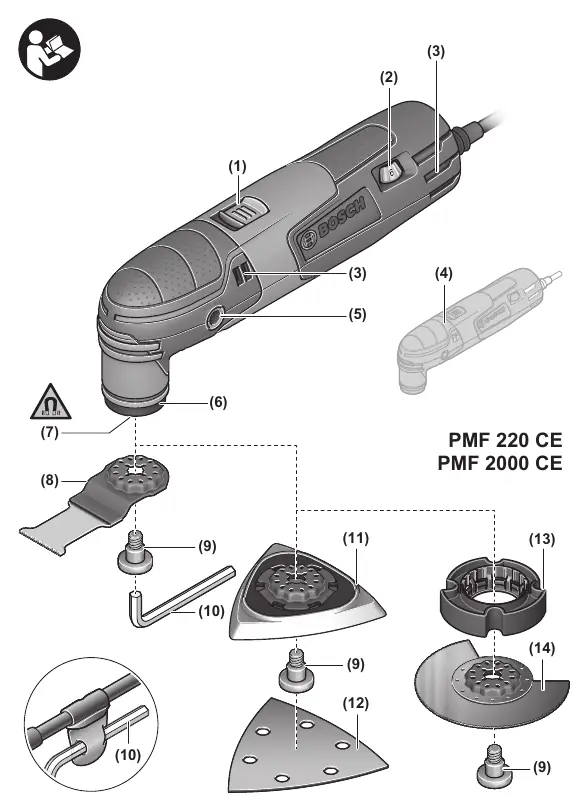

Opis urządzenia
Główne elementy narzędzia to:
- Włącznik/wyłącznik
- Pokrętło regulacji prędkości oscylacji
- Uchwyt narzędziowy z magnesem
- Otwory wentylacyjne
- Możliwość montażu uchwytu dodatkowego

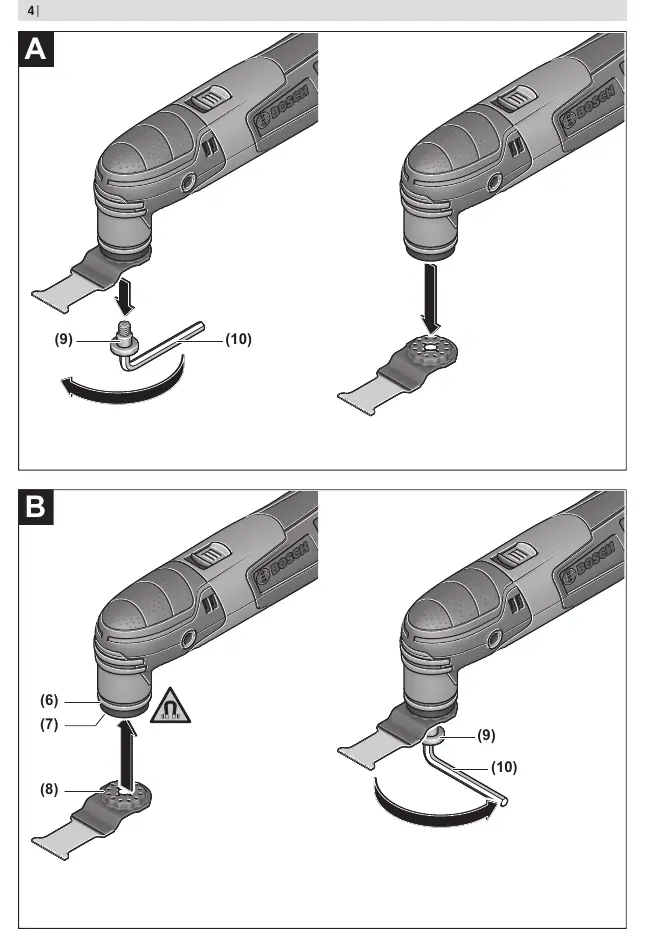

Montaż i wymiana narzędzi
Wymiana narzędzi roboczych odbywa się za pomocą klucza imbusowego:
- Poluzuj śrubę mocującą za pomocą klucza imbusowego.
- Zdejmij narzędzie.
- Umieść nowe narzędzie na uchwycie tak, aby wygięcie było skierowane w dół.
- Użyj wbudowanego magnesu, aby przytrzymać narzędzie w żądanej pozycji.
- Dokręć śrubę mocującą, aż będzie przylegać do narzędzia.
Uwaga: Zawsze sprawdzaj, czy narzędzie jest pewnie zamocowane przed uruchomieniem.
Ustawienia i obsługa
Prędkość oscylacji można regulować za pomocą pokrętła nawet podczas pracy. Zaleca się ustawienie "6" dla twardych materiałów (drewno, metal) oraz "4" dla materiałów miękkich (plastik). Podczas pracy poruszaj narzędziem w przód i w tył, aby zapobiec przegrzaniu i zablokowaniu.

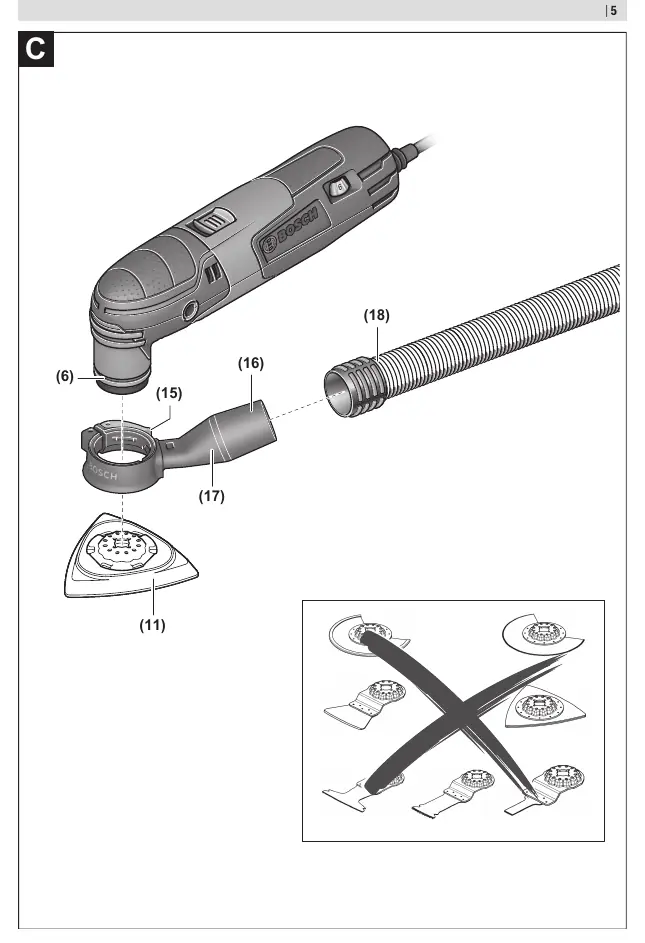

Szlifowanie i odsysanie pyłu
Do szlifowania używaj zawsze podłączonego systemu odsysania pyłu. Upewnij się, że otwory w papierze ściernym pokrywają się z otworami w płycie szlifierskiej. Unikaj gromadzenia się pyłu w miejscu pracy, ponieważ może on łatwo ulec zapłonowi.
Konserwacja
Utrzymuj narzędzie i otwory wentylacyjne w czystości. W przypadku konieczności wymiany przewodu zasilającego, musi to zrobić serwis Bosch, aby uniknąć zagrożeń.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie blokuje się podczas pracy
Zmniejsz nacisk na narzędzie i poruszaj nim w przód i w tył, aby zapobiec przegrzaniu.
Słaba wydajność szlifowania
Sprawdź stan papieru ściernego i upewnij się, że otwory odsysające nie są zatkane.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z tabliczką znamionową.
- Upewnij się, że narzędzie robocze jest pewnie zamocowane.
- Załóż okulary ochronne i inne środki ochrony osobistej.
- Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc nominalna
- 220 W - moc silnika urządzenia.
- Prędkość obrotowa biegu jałowego
- 15000–20000 min^-1 - zakres regulacji oscylacji.
- Kąt oscylacji
- 1,4° w lewo/prawo - zakres ruchu narzędzia.
Ilustracje i schematy
- (1) Włącznik/wyłącznik
- (2) Pokrętło regulacji prędkości
- (6) Uchwyt narzędziowy
- (13) Ogranicznik głębokości
Zgodność modelu
- Narzędzie jest kompatybilne z systemem Starlock.
- Nie używaj narzędzi Starlock Plus ani Starlock Max.
