Instrukcja obsługi szlifierki kątowej Bosch GWS Professional
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Bosch GWS Professional. Zawiera informacje o montażu osłon, wymianie tarcz, obracaniu głowicy przekładni oraz bezpiecznej obsłudze.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy szlifierek kątowych z serii Bosch GWS Professional. Urządzenie jest przeznaczone do cięcia, szlifowania i szczotkowania metalu oraz kamienia, a także do wiercenia w kamieniu za pomocą diamentowych koronek wiertniczych bez użycia wody. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia

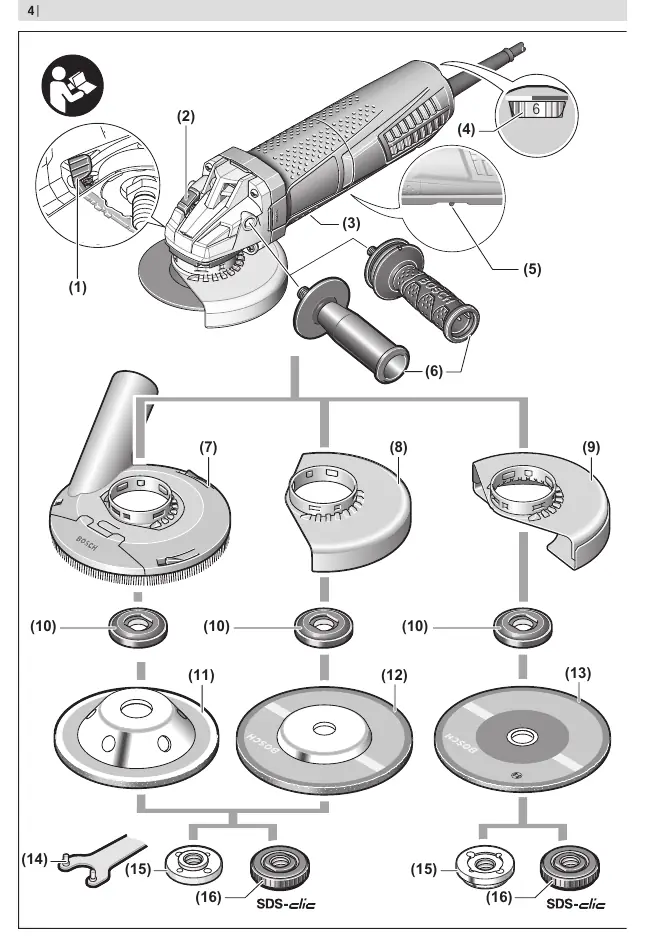

Szlifierka składa się z korpusu z włącznikiem, głowicy przekładni, wrzeciona oraz dodatkowego uchwytu. W zależności od modelu, urządzenie może być wyposażone w funkcje takie jak: wybór prędkości obrotowej, system Constant Electronic, zabezpieczenie przed odrzutem, zabezpieczenie przed ponownym rozruchem oraz ogranicznik prądu rozruchowego.
Montaż
Montaż osłon

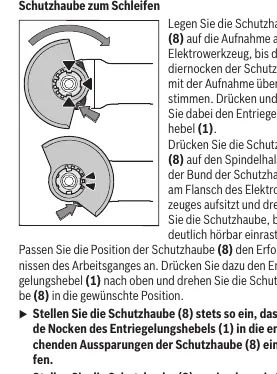

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyciągnąć wtyczkę z gniazdka. Osłonę ochronną należy zamontować na głowicy przekładni tak, aby kodyfikatory na osłonie pasowały do wycięć na głowicy. Należy nacisnąć dźwignię zwalniającą i obrócić osłonę do żądanej pozycji, aż słyszalnie się zatrzaśnie.
Montaż narzędzi szlifierskich
Przed montażem należy oczyścić wrzeciono i wszystkie części mocujące. Do blokowania wrzeciona służy przycisk blokady wrzeciona. Narzędzia szlifierskie mocuje się za pomocą nakrętki mocującej lub szybkozaciskowej nakrętki SDS-clic, którą można dokręcać i odkręcać ręcznie.
Obsługa
Włączanie i wyłączanie

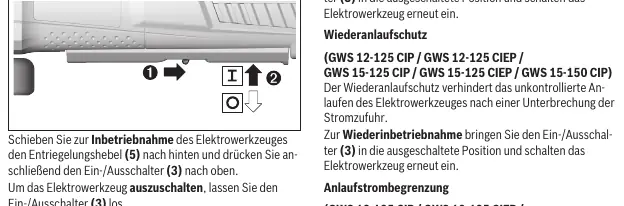

Aby włączyć urządzenie, należy przesunąć dźwignię zwalniającą blokadę włącznika do tyłu, a następnie nacisnąć włącznik/wyłącznik do góry. Aby wyłączyć, należy zwolnić włącznik.
Wskazówki dotyczące pracy
Podczas szlifowania należy prowadzić urządzenie pod kątem 30°-40° względem obrabianej powierzchni. Podczas cięcia należy pracować z umiarkowanym posuwem, dostosowanym do obrabianego materiału. Nie należy wywierać nacisku na tarczę ani jej przechylać.
Konserwacja
Należy regularnie czyścić otwory wentylacyjne urządzenia. W przypadku konieczności wymiany przewodu zasilającego, należy zlecić to firmie Bosch lub autoryzowanemu serwisowi.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka oraz czy bezpiecznik w instalacji elektrycznej nie jest przepalony.
Urządzenie traci moc podczas pracy
Zmniejsz nacisk na narzędzie. Sprawdź, czy tarcza nie jest zablokowana lub czy nie jest zbyt mocno zużyta.
Urządzenie wibruje
Sprawdź, czy tarcza jest poprawnie zamontowana i czy nie jest uszkodzona lub niewyważona.
Przed użyciem
- Sprawdź, czy napięcie sieciowe zgadza się z danymi na tabliczce znamionowej.
- Upewnij się, że tarcza jest poprawnie zamontowana i dokręcona.
- Sprawdź, czy osłona ochronna jest poprawnie ustawiona i zablokowana.
- Załóż okulary ochronne i inne środki ochrony osobistej.
- Upewnij się, że włącznik nie jest zablokowany w pozycji włączonej.
Parametry w praktyce
- Nennaufnahmeleistung
- Znamionowa moc wejściowa (W) - określa pobór mocy urządzenia.
- Nenndrehzahl
- Znamionowa prędkość obrotowa (min-1) - maksymalna prędkość obrotowa bez obciążenia.
- Schutzklasse
- Klasa ochrony - informuje o stopniu izolacji elektrycznej urządzenia.
Ilustracje i schematy

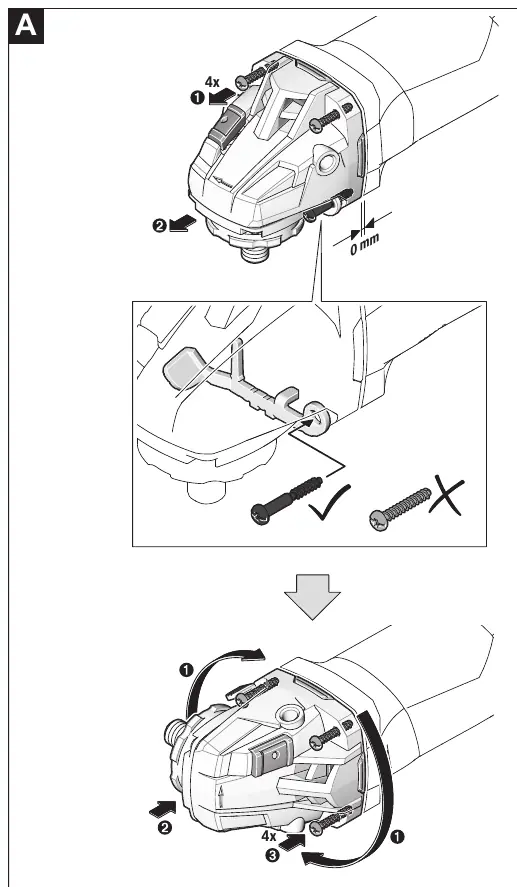

- Rysunek A: Instrukcja obracania głowicy przekładni o 90 stopni.
- Rysunek montażu osłon i tarcz: Pokazuje kolejność nakładania kołnierza, tarczy i nakrętki mocującej.
Zgodność modelu
- Urządzenie przeznaczone do szlifowania i cięcia metalu oraz kamienia.
- Nie używać do szlifowania betonu.
- Używać tylko z oryginalnymi osłonami Bosch.
