Instrukcja obsługi zestawu kaskadowego Bradford White Intelligent Cascading Kit

Przewodnik instalacji i konfiguracji zestawu kaskadowego Bradford White. Dowiedz się, jak poprawnie podłączyć urządzenia w kaskadę, skonfigurować tryby pracy oraz zarządzać ustawieniami głównymi i podrzędnymi.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Zestaw Intelligent Cascading Kit umożliwia łączenie do 24 podgrzewaczy wody w system kaskadowy. Instalacja wymaga połączenia urządzeń w pierścień za pomocą kabli kaskadowych oraz odpowiedniej konfiguracji parametrów (Primary/Secondary) w menu serwisowym każdego urządzenia. str. 3, 7, 8, 9

Najważniejsze czynności

Połączenie urządzeń w pierścień str. 7, 8
Konfiguracja roli Primary/Secondary str. 8, 9

Problemy i rozwiązania

Awaria urządzenia w kaskadzie

Wyłącz urządzenie, odłącz kable kaskadowe i zmostkuj połączenie, aby zachować ciągłość pierścienia.

str. 10

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Maksymalna liczba urządzeń	24	Limit urządzeń w jednej kaskadzie.	str. 3
Minimalna średnica rur	¾"	Wymagana średnica dla instalacji hydraulicznej.	str. 3

Gdzie szukać w PDF

Instalacja hydrauliczna str. 3, 4, 5
Instalacja zestawu kaskadowego str. 6, 7
Konfiguracja ustawień str. 8, 9

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 6

Strona 7

Strona 9

Dodatkowe zdjęcie montażowe ze strony 12

Strona 12

Najważniejsze informacje

Zestaw Intelligent Cascading Kit umożliwia łączenie do 24 podgrzewaczy wody w system kaskadowy. System pozwala na automatyczne zarządzanie zapotrzebowaniem na ciepłą wodę, gdzie jedno urządzenie pełni rolę nadrzędną (Primary), a pozostałe są podrzędne (Secondary). Przed instalacją należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z ryzykiem porażenia prądem i wybuchem.

Opis działania kaskady

W systemie kaskadowym jedno urządzenie jest wyznaczone jako nadrzędne (Primary) i odpowiada za obsługę zapotrzebowania na ciepłą wodę. Jeśli zapotrzebowanie przekracza wydajność urządzenia nadrzędnego, sygnał jest wysyłany do urządzeń podrzędnych (Secondary), aby się uruchomiły. Zestaw kaskadowy musi być zainstalowany dla każdego urządzenia podrzędnego.

Instalacja hydrauliczna

Instalacja hydrauliczna musi być wykonana zgodnie z poniższymi wytycznymi:

Stosuj metodę powrotu odwrotnego (reverse return) w celu zrównoważenia ciśnień.
Minimalna średnica rur: ¾ cala.
Minimalne ciśnienie wody: 50 psi.
Maksymalna odległość między urządzeniami: 36 cali.
Izoluj rury, aby zapobiec stratom ciepła.
Lokalizuj urządzenia jak najbliżej siebie, aby poprawić wydajność.

Instalacja zestawu kaskadowego

Instalacja polega na połączeniu urządzeń w pierścień za pomocą kabli kaskadowych:

Zdejmij przednią pokrywę urządzenia, odkręcając śruby na dole.
Odłącz przewód od wyświetlacza (HMI).
Usuń uszczelki pierścieniowe, aby uzyskać dostęp do złączy 'cascading input' i 'cascading output'.
Połącz wszystkie urządzenia w pierścień: od pierwszego do ostatniego, a następnie ostatnie z pierwszym.
Jeśli kabel jest za krótki, połącz dwa lub więcej kabli szeregowo.
Użyj otworów w dolnej części urządzenia do poprowadzenia kabli.
Zamontuj ponownie pokrywę i podłącz wyświetlacz.

Konfiguracja ustawień

Po instalacji kabli należy skonfigurować każde urządzenie:

Dla modeli RTG 199HE/ME: Wejdź w tryb serwisowy (przytrzymaj przycisk Program podczas włączania zasilania), wybierz parametr P5, a następnie ustaw tryb CC (cascading mode). W menu PH/PC wybierz rolę urządzenia (CN - Primary, CS - Secondary) oraz tryb pracy (IC - Intelligent Cascading).

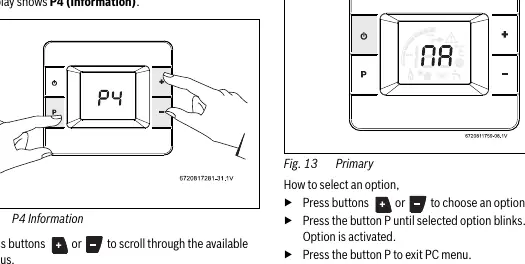

Dla modeli RTG-K-199N/X1, X2 oraz RTG-K-160N/X1, X2: Naciśnij jednocześnie przyciski + oraz - i Program na 3 sekundy, aby wejść w menu P4. Wybierz opcję PC (Cascading mode), a następnie ustaw rolę urządzenia (MA - Primary, SL - Secondary).

Obsługa i rozwiązywanie problemów

W przypadku awarii jednego z urządzeń w kaskadzie, system automatycznie przekazuje zadania do kolejnego urządzenia. Jeśli uszkodzone urządzenie jest nadrzędne, należy wyznaczyć nowe urządzenie nadrzędne w menu konfiguracyjnym. Uszkodzone urządzenie musi zostać wyłączone, a kable kaskadowe odłączone i zmostkowane, aby zachować ciągłość komunikacji w pierścieniu.

Praktyczna pomoc

Typowe problemy

System kaskadowy nie działa

Sprawdź, czy wszystkie urządzenia są włączone, czy kable kaskadowe są poprawnie podłączone w pierścień oraz czy każde urządzenie ma poprawnie skonfigurowaną rolę (Primary/Secondary).

Uszkodzenie jednego z urządzeń

Wyłącz uszkodzone urządzenie, odłącz je od kabli kaskadowych i zmostkuj połączenie między sąsiednimi urządzeniami, aby zachować ciągłość komunikacji w pierścieniu.

Przed użyciem

Upewnij się, że instalacja hydrauliczna wykonana jest metodą powrotu odwrotnego.
Sprawdź, czy średnica rur wynosi co najmniej ¾ cala.
Upewnij się, że ciśnienie wody wynosi co najmniej 50 psi.
Sprawdź, czy odległość między urządzeniami nie przekracza 36 cali.
Upewnij się, że wszystkie urządzenia są odłączone od zasilania przed przystąpieniem do prac elektrycznych.

Parametry w praktyce

Maksymalna liczba urządzeń: System obsługuje do 24 urządzeń połączonych równolegle.
Minimalna średnica rur: ¾ cala dla zapewnienia prawidłowego przepływu wody.
Minimalne ciśnienie wody: 50 psi dla poprawnej pracy systemu.

Ilustracje i schematy

Schematy (Fig. 1-4) pokazują różne konfiguracje hydrauliczne dla różnych modeli podgrzewaczy.

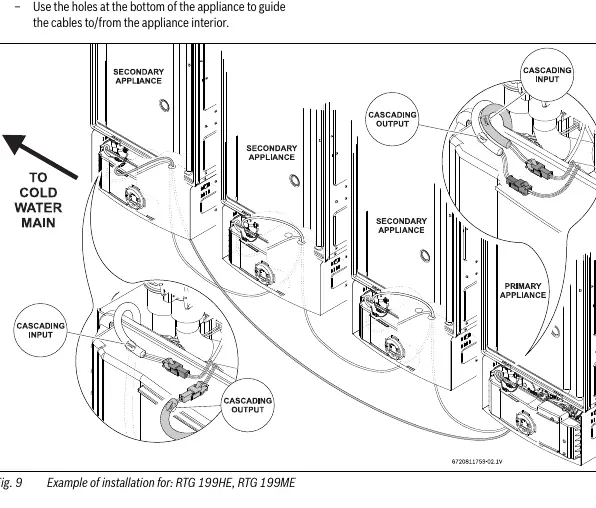

Schematy (Fig. 9-10) ilustrują sposób łączenia kabli kaskadowych w pierścień między urządzeniami.

Zgodność modelu

Opcja Simple Cascading nie jest kompatybilna z nowszymi modelami (RTG-K-199/160).
System obsługuje mieszane serie modeli w jednej kaskadzie.
