Niniejsza instrukcja dotyczy montażu systemu wentylacji kaskadowej typu "Back to Back" dla podgrzewaczy wody Bradford White RTG 199HE. Instalacja musi być przeprowadzona przez licencjonowanego wykonawcę zgodnie z lokalnymi przepisami. Niewłaściwa instalacja może prowadzić do zagrożenia życia, zatrucia tlenkiem węgla lub pożaru.

Wymagania dotyczące powietrza do spalania

Urządzenie wymaga odpowiedniej ilości powietrza do spalania. W przypadku pomieszczeń zamkniętych należy zapewnić dwa stałe otwory wentylacyjne (jeden w górnej części, drugi w dolnej) o minimalnej powierzchni określonej w instrukcji w zależności od mocy urządzenia i sposobu doprowadzenia powietrza. W budynkach o szczelnej konstrukcji zaleca się pobieranie powietrza z zewnątrz.

Montaż akcesoriów

Zestaw podstawowy zawiera elementy niezbędne do połączenia dwóch jednostek. Przed montażem należy sprawdzić wykaz części (Rys. 1). Kluczowe kroki montażowe obejmują:

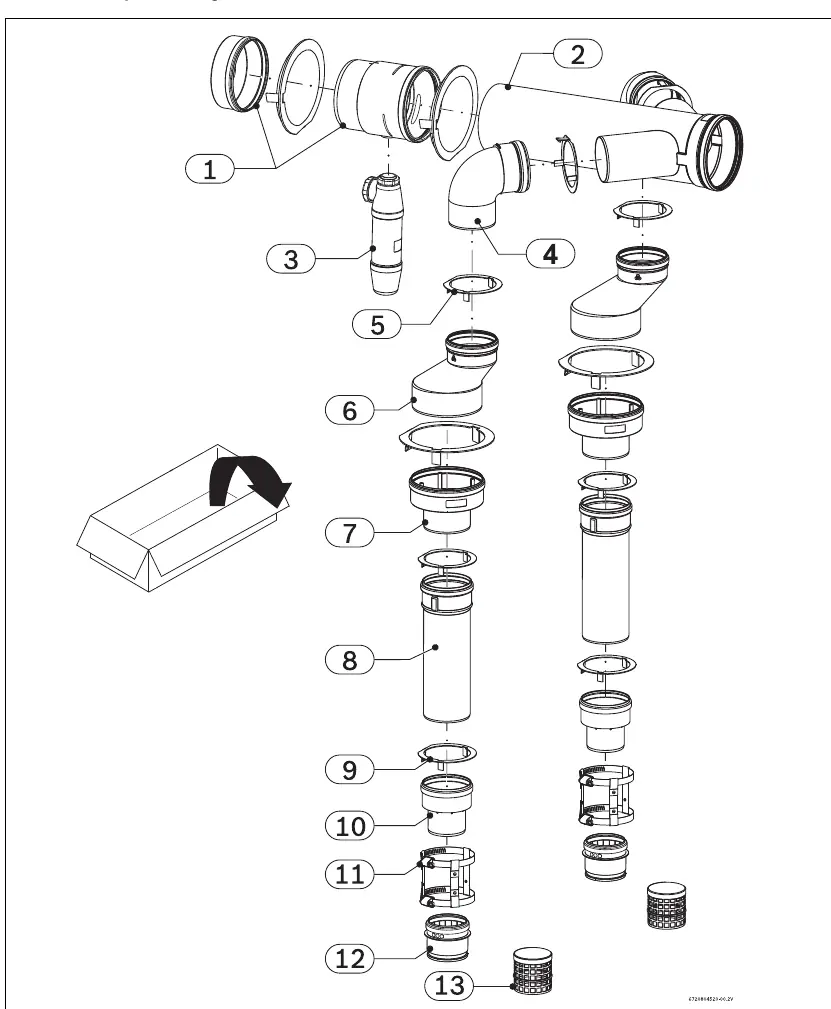

Wykaz części zestawu podstawowego (Fig. 1)
Wykaz części zestawu podstawowego (Fig. 1)

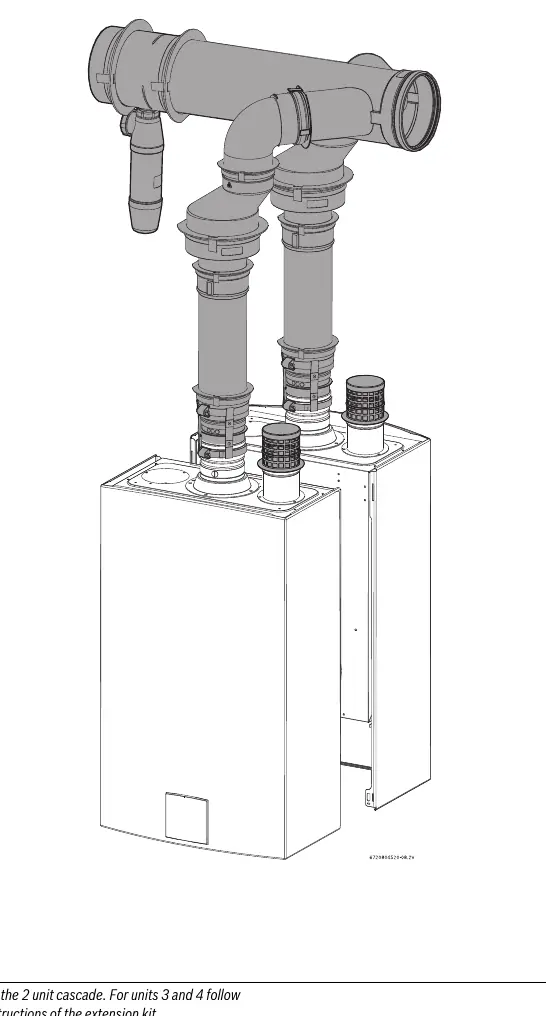

Kompletny schemat kaskady dla 2 jednostek (Fig. 15)
Kompletny schemat kaskady dla 2 jednostek (Fig. 15)
Dodatkowe zdjęcie montażowe ze strony 16
Dodatkowe zdjęcie montażowe ze strony 16
  • Zastosowanie smaru na wszystkich uszczelkach przed montażem (Rys. 6).
  • Montaż syfonu kondensatu i rury zbiorczej.
  • Łączenie elementów zgodnie z kolejnością przedstawioną na schematach (Rys. 7-14).
  • Zapewnienie szczelności połączeń gazoszczelnych.

Długości przewodów wentylacyjnych

System posiada określone limity długości przewodów:

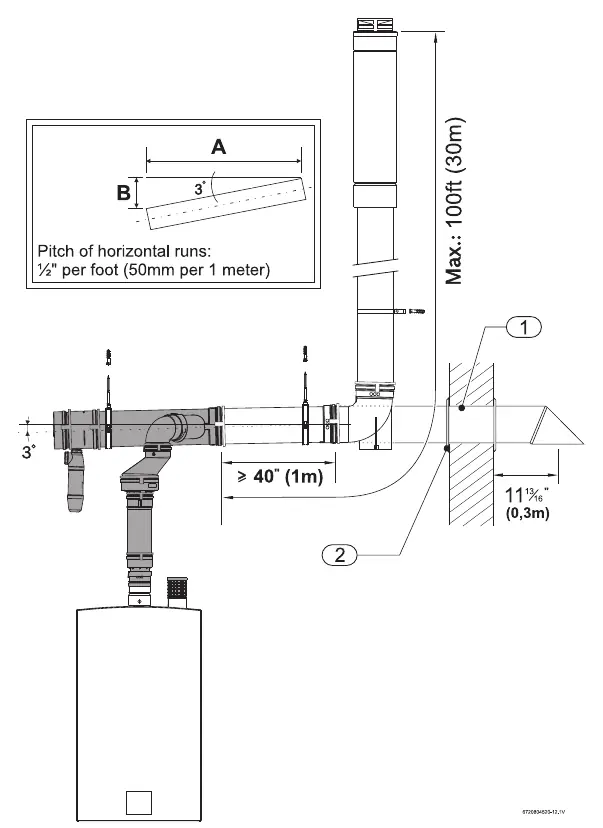

Schemat dopuszczalnych długości i spadków przewodów (Fig. 25)
Schemat dopuszczalnych długości i spadków przewodów (Fig. 25)
  • Minimalna długość pozioma: Wymagane jest minimum 40 cali (1 m) odcinka poziomego (nie wliczając nagłówków i zakończenia).
  • Maksymalna długość: Łączna długość pozioma i pionowa (wliczając zakończenie, ale nie wliczając nagłówków i jednego kolanka 90 stopni) nie może przekroczyć 100 stóp (30 m).

Montaż na dachu

Instrukcja zawiera wytyczne dotyczące montażu zakończenia dachowego, w tym użycia odpowiednich kołnierzy uszczelniających (flashing) w zależności od nachylenia dachu. Zaleca się konsultację z profesjonalnym dekarzem w celu zapewnienia szczelności połączenia.

Kroki montażu uszczelnienia dachowego (Fig. 21)
Kroki montażu uszczelnienia dachowego (Fig. 21)

Praktyczna pomoc

Typowe problemy

Niewystarczająca wentylacja pomieszczenia

Zapewnij dopływ powietrza do spalania zgodnie z wymogami dla pomieszczeń zamkniętych (otwory wentylacyjne o odpowiedniej powierzchni).

Przekroczenie dopuszczalnej długości wentylacji

Całkowita długość systemu (pozioma i pionowa) nie może przekroczyć 100 stóp (30 m). Sprawdź tabelę 3 dla przeliczenia oporów kolanek.

Przed użyciem

  • Sprawdź, czy wszystkie przewody wentylacyjne są drożne i nieuszkodzone.
  • Upewnij się, że instalację wykonuje licencjonowany wykonawca.
  • Zastosuj smar na wszystkich uszczelkach przed montażem.
  • Sprawdź, czy pomieszczenie ma zapewniony dopływ powietrza do spalania.
  • Upewnij się, że używasz wyłącznie oryginalnych części zamiennych.

Parametry w praktyce

Minimalna długość pozioma
40 cali (1 m) wymagane dla poprawnego ciągu.
Maksymalna długość wentylacji
100 stóp (30 m) łącznej długości poziomej i pionowej.

Ilustracje i schematy

  • Fig. 1: Wykaz części zestawu podstawowego.
  • Fig. 15: Kompletny schemat kaskady dla 2 jednostek.
  • Fig. 25: Schemat dopuszczalnych długości i spadków przewodów.

Zgodność modelu

  • System zatwierdzony dla RTG 199HE i RTG 199ME w USA i Kanadzie.
  • W Kanadzie należy używać wyłącznie materiałów zatwierdzonych przez ULCS636.
