Instrukcja obsługi wentylatora przemysłowego Systemair PRF / PRF EX
Kompletny przewodnik po instalacji, obsłudze i konserwacji wentylatorów przemysłowych Systemair serii PRF oraz PRF EX. Dowiedz się, jak bezpiecznie montować, podłączać i serwisować urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wentylatory Systemair PRF/PRF EX są przeznaczone do systemów wentylacyjnych transportujących agresywne gazy i opary. Wersje EX są przystosowane do pracy w strefach zagrożonych wybuchem (Zone 1 i 2). str. 5, 9
Najważniejsze czynności
- Regularna konserwacja str. 19, 23
- Podłączenie elektryczne str. 13, 14
Pierwsze uruchomienie
- Sprawdź uszkodzenia, upewnij się, że wlot/wylot są wolne, sprawdź dane na tabliczce znamionowej, wykonaj testy zgodnie z raportem uruchomienia. str. 15
Problemy i rozwiązania
Wentylator nie pracuje płynnie
Sprawdź wyważenie wirnika, zanieczyszczenia, kierunek obrotów lub wibracje.
str. 17Gdzie szukać w PDF
- Dane techniczne i opis str. 5, 6, 7
- Instalacja str. 12, 13
- Konserwacja str. 19, 23
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wentylatory Systemair serii PRF i PRF EX są przeznaczone do systemów wentylacyjnych transportujących agresywne gazy i opary. Wersje EX są przystosowane do pracy w strefach zagrożonych wybuchem (Zone 1 i 2). Przed przystąpieniem do jakichkolwiek prac należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi ochrony przeciwwybuchowej.

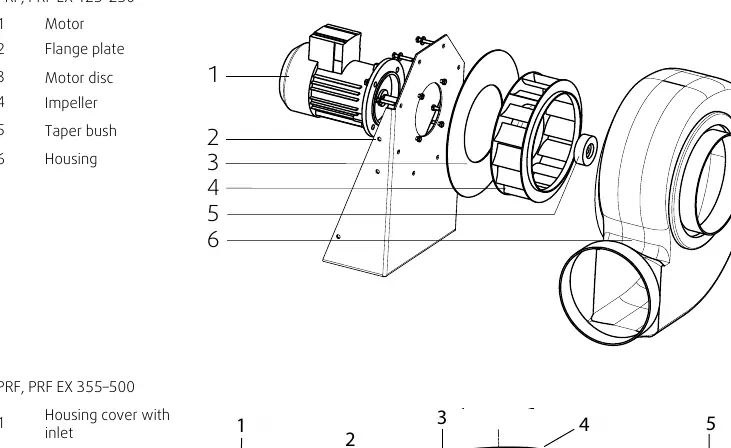

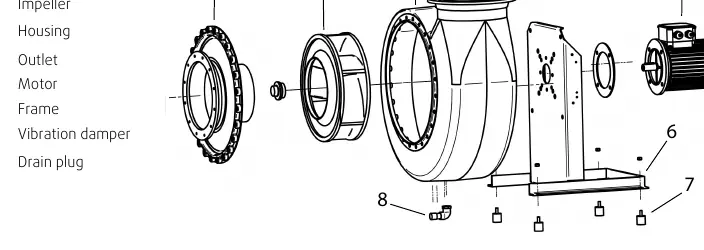

Opis urządzenia
Wentylatory PRF/PRF EX służą do wyciągu powietrza w systemach wentylacyjnych. Wersje EX nie są gotowymi produktami, lecz komponentami systemów wentylacyjnych. Urządzenia te nie nadają się do transportu mediów ściernych, wybuchowych (w przypadku standardowych PRF) ani mediów o wysokim zapyleniu.
Instalacja
Wentylatory można montować w dowolnej pozycji, jednak zaleca się montaż na powierzchni poziomej dla zapewnienia działania tłumików drgań i odpływu kondensatu. Należy zapewnić odpowiednią przestrzeń serwisową. W przypadku instalacji w miejscach dostępnych dla personelu, wymagane jest zastosowanie osłon (splinter guard). Należy unikać kolanek kanałowych bezpośrednio przed lub za wentylatorem, aby zapewnić płynny przepływ powietrza.
Podłączenie elektryczne
Podłączenie musi być wykonane przez wykwalifikowany personel. Należy przestrzegać 5 zasad bezpieczeństwa elektrycznego. W przypadku silników z ochroną przeciwwybuchową "d" sterowanych przetwornicą częstotliwości, wymagana jest ochrona termiczna za pomocą rezystora PTC. Należy stosować wyłączniki silnikowe i zapewnić odpowiednie uziemienie.
Uruchomienie
Przed uruchomieniem należy sprawdzić:
- Czy instalacja i podłączenie elektryczne zostały wykonane poprawnie.
- Czy usunięto wszelkie ciała obce z wentylatora i kanałów.
- Czy wlot i wylot są drożne.
- Czy dane na tabliczce znamionowej są zgodne z warunkami pracy.
Konserwacja i czyszczenie
Regularna konserwacja jest niezbędna dla zapewnienia ciągłej pracy. W warunkach ekstremalnych (temperatura > 35°C lub < 5°C, wahania > 20 K, strefy wybuchowe) interwały należy skrócić. Czynności obejmują sprawdzanie wirnika pod kątem uszkodzeń i wyważenia, czyszczenie, sprawdzanie połączeń śrubowych oraz zabezpieczeń elektrycznych. Do czyszczenia nie należy używać myjek wysokociśnieniowych ani ostrych narzędzi.
Rozwiązywanie problemów
W przypadku problemów takich jak wibracje, hałas lub niska wydajność, należy sprawdzić wyważenie wirnika, kierunek obrotów silnika, drożność kanałów oraz poprawność konfiguracji elektrycznej. Wszelkie naprawy urządzeń przeciwwybuchowych muszą być konsultowane z producentem.
Informacje o producencie
Systemair
Praktyczna pomoc
Typowe problemy
Wentylator nie pracuje płynnie
Sprawdź wyważenie wirnika, wyczyść go lub sprawdź instalację pod kątem wibracji i osadów.
Zbyt niska wydajność powietrza
Sprawdź kierunek obrotów, konfigurację okablowania, drożność kanałów lub ustawienie regulatorów przepływu.
Grzechotanie przy starcie
Sprawdź, czy połączenia kanałów nie są naprężone; poluzuj i wyrównaj.
Silnik nie obraca się
Sprawdź napięcie zasilania, połączenia elektryczne oraz czy zadziałało zabezpieczenie termiczne.
Przed użyciem
- Sprawdź kompletność dostawy i brak uszkodzeń transportowych.
- Upewnij się, że personel posiada odpowiednie kwalifikacje.
- Sprawdź, czy dane na tabliczce znamionowej zgadzają się z warunkami pracy.
- Upewnij się, że wlot i wylot są wolne od przeszkód.
- Sprawdź, czy urządzenia zabezpieczające są zamontowane.
- W przypadku wersji EX sprawdź minimalny odstęp między wirnikiem a obudową.
Ilustracje i schematy
- Rysunek 1: Prawidłowe prowadzenie kanałów prostych (min. 2,5x średnica przed i za wentylatorem).
- Tabela 5: Wykaz akcesoriów (tłumiki, złącza elastyczne, żaluzje).
- Tabela 7: Harmonogram konserwacji (normalne vs ekstremalne warunki).
Zgodność modelu
- Wersje EX są przeznaczone do stref 1 i 2.
- Nie używać w środowiskach z mediami ściernymi lub wybuchowymi (dla standardowych PRF).
- Wymagana kompatybilność materiałowa z transportowanymi chemikaliami.
