Instrukcja montażu systemu wentylacji DucoBox Silent Connect

Kompletny przewodnik instalacji i konfiguracji systemu wentylacji DucoBox Silent Connect. Dowiedz się, jak zamontować urządzenie, podłączyć okablowanie, sparować komponenty oraz przeprowadzić kalibrację przepływu powietrza.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

DucoBox Silent Connect to centrala wentylacyjna pełniąca funkcję wentylatora wyciągowego i sterownika systemu. Wymaga profesjonalnego montażu i kalibracji przepływu powietrza. str. 1, 3

Najważniejsze czynności

Aktywacja trybu instalatora str. 12, 13
Kalibracja przepływu powietrza str. 15, 16

Pierwsze uruchomienie

Podłącz zasilanie 230V, zamontuj przewody, aktywuj tryb instalatora i przeprowadź kalibrację. str. 7, 9, 15

Problemy i rozwiązania

Dioda świeci na pomarańczowo

System nie działa poprawnie, ponieważ nie został skalibrowany. Zrestartuj urządzenie.

str. 12

Konserwacja i reset

Przywracanie ustawień fabrycznych: Długie naciśnięcie 'INST' i 'ENTER' (gdy nie w trybie instalatora). str. 14

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	230V	Napięcie zasilania	str. 7, 9
Częstotliwość RF	868 MHz	Częstotliwość komunikacji bezprzewodowej	str. 10

Gdzie szukać w PDF

Okablowanie str. 9, 10
Kalibracja str. 15, 16

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 8

Strona 9

Strona 13

Najważniejsze informacje z instrukcji

DucoBox Silent Connect to centrala wentylacyjna pełniąca funkcję wentylatora wyciągowego i sterownika systemu. Urządzenie wymaga profesjonalnego montażu przez akredytowanego instalatora. Kluczowe czynności obejmują montaż mechaniczny, podłączenie zasilania 230V, konfigurację komunikacji (RF lub przewodowej) oraz kalibrację przepływu powietrza.

Opis urządzenia

Urządzenie odpowiada za usuwanie zużytego powietrza (z zawartością CO2 lub wilgoci) oraz sterowanie systemem wentylacji na podstawie sygnałów z czujników lub wejść ręcznych. Nie należy podłączać urządzenia do okapów kuchennych.

Montaż i instalacja

Podczas montażu należy przestrzegać następujących zasad:

Urządzenie musi być zamontowane w miejscu o temperaturze od -5°C do 40°C, z dala od bezpośredniego kontaktu z wodą.
Należy zapewnić dostęp do urządzenia w celu konserwacji.
Zaleca się stosowanie tłumików akustycznych o długości min. 0,5-1 m na każdym połączeniu prowadzącym do innego pomieszczenia.
Należy unikać ostrych kątów i nadmiernej liczby zagięć w kanałach wentylacyjnych.
Połączenia kanałów muszą być szczelne (użyj taśmy lub opasek zaciskowych, nie używaj wkrętów).

Okablowanie i komunikacja

Urządzenie obsługuje komunikację bezprzewodową (RF) oraz przewodową (Wired). Można je łączyć w jednym systemie.

RF (bezprzewodowa): Częstotliwość 868 MHz, zasięg do 350 m w otwartym terenie. Maksymalnie 25 komponentów w systemie.
Wired (przewodowa): Zasilanie 24 VDC, kabel 5 x 0,75 mm². Maksymalnie 99 komponentów w systemie.

Konfiguracja elektroniczna

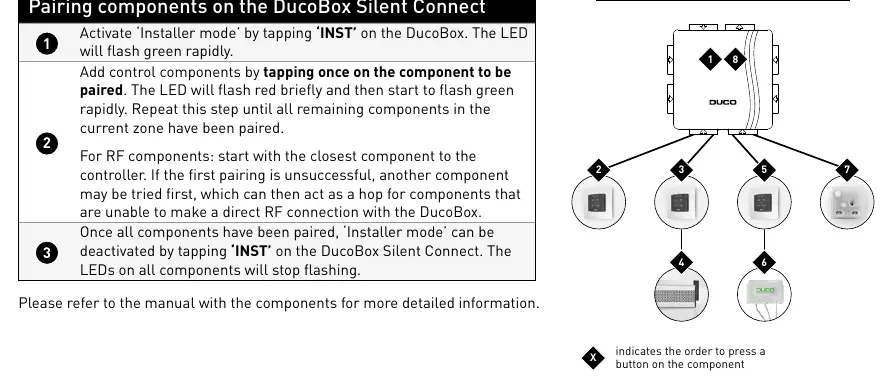

System posiada tryb instalatora (Installer mode), który umożliwia dodawanie i usuwanie komponentów.

Aktywacja trybu instalatora: Naciśnij przycisk INST na urządzeniu. Dioda zacznie szybko migać na zielono.
Parowanie komponentów: W trybie instalatora naciśnij przycisk na komponencie, który chcesz dodać.
Wskaźniki LED: Dioda informuje o stanie systemu (np. zielona - w sieci, czerwona - parowanie, pomarańczowa - wymaga kalibracji).

Kalibracja przepływu powietrza

Kalibracja jest niezbędna do prawidłowego i cichego działania systemu.

Ustaw wszystkie zawory wyciągowe zgodnie z wymaganym przepływem (np. 75 m³/h, 50 m³/h, 25 m³/h).
Zamknij wszystkie okna i drzwi, upewnij się, że pokrywa DucoBox jest szczelnie zamknięta.
Naciśnij przycisk HIGH lub LOW na urządzeniu, aby aktywować tryb konfiguracji na 30 minut.
Wykonaj pomiar przepływu przy zaworach i dostosuj obroty wentylatora za pomocą przycisków na urządzeniu lub sterowniku.
Zakończ kalibrację, naciskając przycisk ENTER lub AUTO (zależnie od modelu sterownika).

Konserwacja i serwis

Urządzenie powinno być regularnie sprawdzane i czyszczone. W przypadku problemów z działaniem (np. pomarańczowa dioda), należy zrestartować urządzenie i sprawdzić kalibrację. Wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel.

Praktyczna pomoc

Typowe problemy

System nie działa poprawnie (dioda świeci na pomarańczowo)

System wymaga kalibracji. Zrestartuj urządzenie i przeprowadź procedurę kalibracji zgodnie z instrukcją.

Brak komunikacji z komponentami RF

Upewnij się, że w promieniu 30 cm od komponentu nie ma przeszkód powodujących zakłócenia (np. pralki, suszarki).

Trudności z parowaniem komponentów

Upewnij się, że system jest w trybie instalatora (dioda szybko miga na zielono) i parujesz komponenty zaczynając od najbliższego.

Przed użyciem

Sprawdź, czy zasilanie sieciowe to 230V, 50/60Hz.
Upewnij się, że urządzenie jest zamontowane w miejscu bez bezpośredniego kontaktu z wodą.
Sprawdź, czy wszystkie kanały wentylacyjne są szczelnie podłączone.
Upewnij się, że pokrywa urządzenia jest szczelnie zamknięta przed uruchomieniem.
Sprawdź, czy w pobliżu nie ma źródeł zakłóceń RF (dla wersji bezprzewodowej).

Parametry w praktyce

Częstotliwość RF: 868 MHz
Maks. komponenty RF: 25 urządzeń w jednym systemie
Maks. komponenty przewodowe: 99 urządzeń w jednym systemie

Ilustracje i schematy

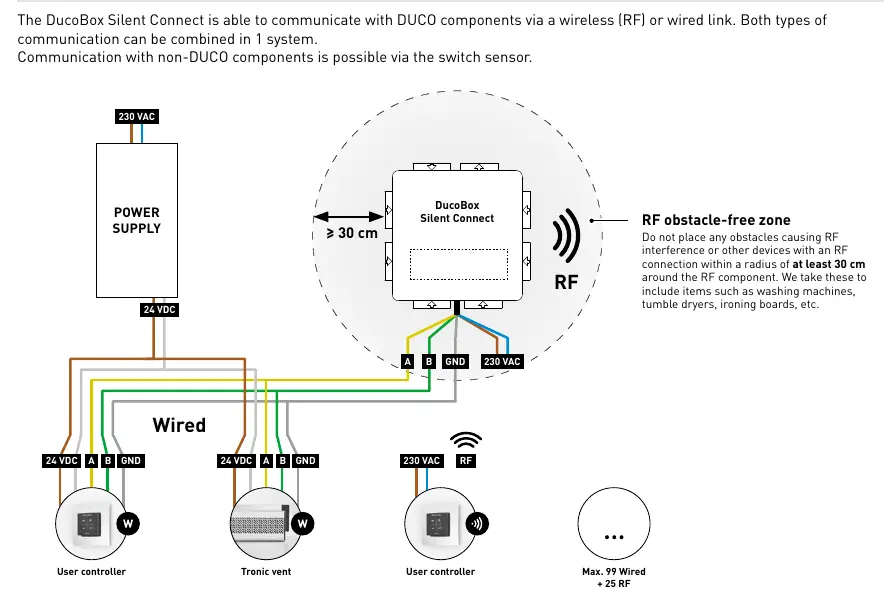

Schemat połączeń pokazuje podłączenie zasilania 230V oraz komunikację przewodową i bezprzewodową z kontrolerami i czujnikami.

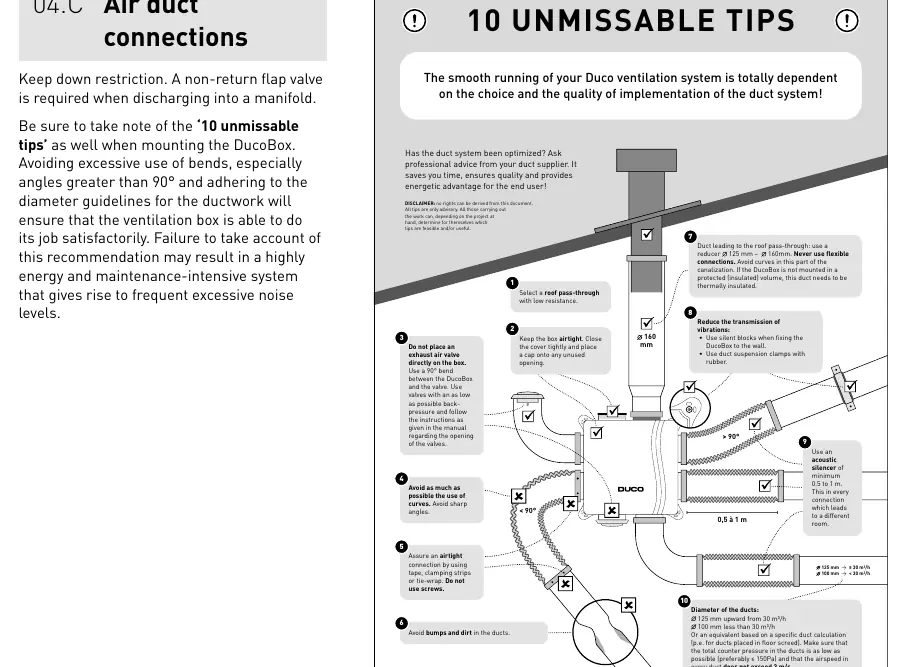

Schemat montażu kanałów wskazuje na konieczność stosowania tłumików akustycznych i unikania ostrych zagięć.

Zgodność modelu

Urządzenie wymaga dedykowanych akcesoriów DUCO.
Nie podłączać do okapów kuchennych (ryzyko zanieczyszczenia).
Kompatybilne z systemami automatyki domowej przez REST API lub Modbus TCP (wymaga Connectivity Board).
