Instrukcja obsługi wentylatora wyciągowego EnviroVent Eco dMEV+
Kompletny przewodnik po instalacji, konfiguracji i konserwacji wentylatora wyciągowego EnviroVent Eco dMEV+. Dowiedz się, jak ustawić parametry pracy, podłączyć zasilanie i czyścić filtr.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wentylator EnviroVent Eco dMEV+ to urządzenie wyciągowe do montażu ściennego lub sufitowego. Wymaga otworu 105 mm i podłączenia do zasilania jednofazowego przez wyłącznik dwubiegunowy. Ustawienia pracy (przepływ, timer, wilgotność) konfiguruje się za pomocą przełączników DIP na płytce drukowanej. str. 10, 11, 12
Najważniejsze czynności
- Czyszczenie filtra str. 13
- Ustawienie parametrów pracy str. 11, 12
Problemy i rozwiązania
Wentylator nie włącza się na boost
Sprawdź ustawienia czujnika wilgotności (może być na max) lub poziom wilgotności w pomieszczeniu (poniżej 60%).
str. 13Konserwacja i reset
- Czyszczenie filtra co 2 miesiące str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Otwór montażowy | 105 mm | Wymagana średnica otworu w ścianie lub suficie. | str. 10 |
| Kanał wentylacyjny | 100 mm | Standardowa średnica kanału dla instalacji z rurami. | str. 10 |
| Bezpiecznik (wersja 17V) | 125 mA | Maksymalny prąd bezpiecznika zwłocznego dla modułu sterującego. | str. 6, 7, 8, 9 |
Gdzie szukać w PDF
- Instrukcja czyszczenia str. 3
- Elementy i przełączniki str. 4
- Schematy elektryczne str. 6, 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wentylator EnviroVent Eco dMEV+ to urządzenie wyciągowe przeznaczone do montażu ściennego lub sufitowego. Urządzenie posiada podwójną izolację (Klasa II) i nie wymaga uziemienia. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych należy bezwzględnie odłączyć zasilanie sieciowe.
Montaż
Urządzenie można montować bezpośrednio w ścianie lub suficie, bądź podłączyć do systemu kanałów wentylacyjnych.
- Wymagany otwór montażowy: średnica 105 mm.
- W przypadku instalacji z kanałami: użyj standardowego kanału o średnicy 100 mm.
- Upewnij się, że wirnik obraca się swobodnie i nie ma przeszkód w przepływie powietrza.
- Zamocuj urządzenie za pomocą dołączonych kołków rozporowych i śrub.
Podłączenie elektryczne
Instalacja musi być wykonana zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Wymagane jest zastosowanie wyłącznika dwubiegunowego z przerwą stykową co najmniej 3 mm.
- Przewód zasilający należy wprowadzić przez dedykowane wejście kablowe.
- Wersja 17V wymaga podłączenia przez odpowiedni moduł sterujący (CT-17/18) z bezpiecznikiem zwłocznym 125 mA.
- Schematy podłączenia dla różnych trybów pracy znajdują się w sekcji rysunków technicznych (Fig. 3-6).
Konfiguracja i ustawienia
Ustawienia urządzenia (przepływ powietrza, timer, czujnik wilgotności) dokonuje się za pomocą przełączników DIP umieszczonych na płytce drukowanej.
- Przepływ powietrza: Regulowany przełącznikami SW2, SW3, SW4.
- Timer: Regulowany przełącznikami SW6, SW7 (zakres 1-30 minut).
- Czujnik wilgotności: Regulowany przełącznikami SW8, SW9 (zakres 60-90% RH).
Uwaga: Przełączniki są delikatne i wymagają ostrożnego obchodzenia się. Nie zmieniaj ustawień czujnika wilgotności poza pomieszczeniem, w którym wentylator będzie zainstalowany.
Konserwacja
Wydajność wentylatora zależy od regularności czyszczenia.
- Filtr należy czyścić co najmniej co dwa miesiące.
- Urządzenie musi zawsze pracować z zamontowanym filtrem; praca bez filtra unieważnia gwarancję.
- Obudowę zewnętrzną czyścić wilgotną szmatką z delikatnym detergentem.
Praktyczna pomoc
Typowe problemy
Wentylator nigdy nie włącza się na tryb boost
Sprawdź, czy czujnik wilgotności nie jest ustawiony na maksimum lub czy wilgotność w pomieszczeniu nie jest poniżej 60%.
Wentylator ciągle pracuje na trybie boost
Sprawdź, czy czujnik wilgotności nie jest ustawiony na minimum lub czy wilgotność w pomieszczeniu nie przekracza 90%.
Przed użyciem
- Sprawdź, czy model jest zgodny z wymaganym napięciem i częstotliwością sieci.
- Upewnij się, że zasilanie jest odłączone przed instalacją.
- Przygotuj otwór montażowy o średnicy 105 mm.
- Upewnij się, że wirnik obraca się swobodnie.
- Sprawdź, czy filtr jest poprawnie zamontowany.
Ilustracje i schematy

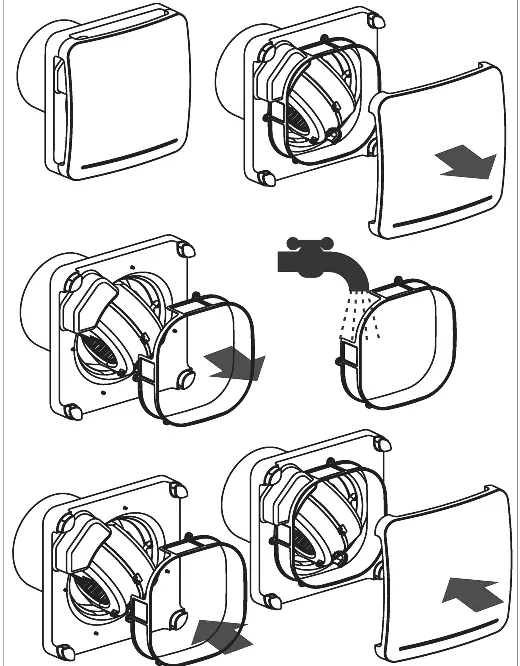

- Fig 1a: Instrukcja demontażu i czyszczenia filtra.
- Fig 1b: Elementy urządzenia i lokalizacja przełączników DIP.
- Fig 3-6: Schematy podłączenia elektrycznego dla różnych konfiguracji sterowania.
