Instrukcja obsługi wentylatorów przeciwwybuchowych Systemair EX 140A/180A
Kompletny przewodnik obsługi i konserwacji wentylatorów przeciwwybuchowych Systemair serii EX 140A oraz EX 180A. Dowiedz się, jak bezpiecznie zainstalować, podłączyć i serwisować urządzenie zgodnie z wymogami ATEX.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wentylatory EX 140A/180A to urządzenia przeciwwybuchowe przeznaczone do transportu powietrza w strefach zagrożonych wybuchem (Zone 1 i 2). Wymagają profesjonalnego montażu, podłączenia zabezpieczeń PTC oraz regularnej konserwacji. str. 6, 11
Najważniejsze czynności
- Podłączenie elektryczne str. 6, 10
- Czyszczenie str. 14
Pierwsze uruchomienie
- Sprawdzenie wirnika str. 8, 13
Problemy i rozwiązania
Sprawdź wyważenie wirnika i czy nie doszło do uszkodzeń transportowych.
str. 13, 14Konserwacja i reset
- Reset zabezpieczenia silnika str. 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura otoczenia | -20°C do +60°C | Dopuszczalny zakres temperatury pracy. | str. 8 |
Gdzie szukać w PDF
- Dane techniczne str. 5, 7, 9
- Instalacja str. 7, 8, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wentylatory serii EX 140A/180A są urządzeniami przeciwwybuchowymi certyfikowanymi zgodnie z dyrektywą ATEX (2014/34/EU). Są przeznaczone do transportu powietrza w strefach zagrożonych wybuchem (Strefa 1 i 2). Uwaga: Wentylatory nie mogą być instalowane na zewnątrz, nie służą do transportu gorących oparów ani mieszanek pyłowo-powietrznych.
Bezpieczeństwo i warunki pracy

- Przed przystąpieniem do jakichkolwiek prac serwisowych należy odłączyć zasilanie (wyłącznik wielobiegunowy) i upewnić się, że wirnik się zatrzymał.
- Zabrania się usuwania lub wyłączania wbudowanych zabezpieczeń.
- Czyszczenie urządzenia pod napięciem grozi porażeniem prądem.
- Dopuszczalna temperatura otoczenia i transportowanego powietrza wynosi od -20°C do +60°C.
- Wymagane jest podłączenie zabezpieczeń termicznych (PTC) w uzwojeniach silnika.
Instalacja
Wentylator może być montowany w dowolnej pozycji. Należy zapewnić swobodny przepływ powietrza chłodzącego silnik (min. 40 mm wolnej przestrzeni przy wlocie powietrza). Instalacja musi spełniać wymogi klasy szczelności IP20 po stronie wlotowej i wylotowej.


- Podłączenie elektryczne: Musi być wykonane zgodnie ze schematem połączeń. Wymagane jest podłączenie przewodu ochronnego (PE) do śruby uziemiającej na silniku.
- Zabezpieczenia: Silniki wyposażone są w termistory PTC, które muszą być podłączone do odpowiedniego urządzenia ochronnego.
- Montaż kanałów: Należy stosować akcesoria montażowe, które nie naruszają certyfikacji ATEX.
Konserwacja i serwis
Urządzenie wymaga regularnej kontroli i czyszczenia, przynajmniej raz w roku, aby zapobiec gromadzeniu się zanieczyszczeń powodujących niewyważenie wirnika. Zabrania się demontażu wirnika przez użytkownika. Do czyszczenia nie wolno używać myjek ciśnieniowych, strumienia wody ani agresywnych rozpuszczalników.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem lub pracą wentylatora, należy sprawdzić:
- Czy zabezpieczenie silnika nie zadziałało (jeśli tak, sprawdzić czy wentylator nie jest zablokowany).
- Czy wirnik obraca się swobodnie (sprawdzić ręcznie przed uruchomieniem).
- Czy nie występują nadmierne wibracje (mogą świadczyć o uszkodzeniu transportowym lub zanieczyszczeniu).
Informacje o producencie
Systemair
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wentylator nie jest zablokowany mechanicznie. Jeśli nie, zresetuj zabezpieczenie silnika. Jeśli problem powraca, skontaktuj się z serwisem.
Sprawdź, czy wirnik nie jest zanieczyszczony lub uszkodzony. Upewnij się, że wentylator jest stabilnie zamocowany.
Jeśli wentylator stał nieużywany w wilgotnym środowisku, należy zmierzyć rezystancję izolacji uzwojeń. Jeśli jest <= 1.5 Mohm, uzwojenia wymagają osuszenia.
Przed użyciem
- Sprawdź, czy wirnik obraca się swobodnie ręcznie.
- Upewnij się, że wszystkie połączenia elektryczne są wykonane zgodnie ze schematem.
- Sprawdź, czy zabezpieczenia PTC są podłączone do urządzenia ochronnego.
- Upewnij się, że wlot powietrza ma min. 40 mm wolnej przestrzeni.
- Sprawdź, czy wszystkie śruby są dokręcone z odpowiednim momentem (M4=1.5Nm, M5=2Nm, M6=5Nm).
Ilustracje i schematy
- Rysunek 1: Lokalizacja danych silnika, danych wentylatora i tabliczki znamionowej.
- Rysunek 2: Wskazanie kierunku przepływu powietrza (strzałka na obudowie).

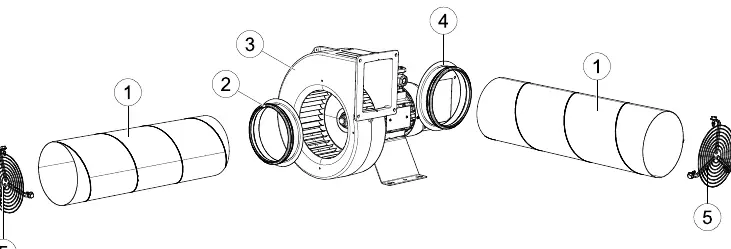

- Rysunek 3: Przykład instalacji z kanałami i kratkami ochronnymi.
Zgodność modelu
- Wentylator nie może być instalowany na zewnątrz.
- Zabronione jest stosowanie falowników (frequency inverters) do regulacji prędkości; dozwolone są tylko sterowniki transformatorowe.
