Instrukcja obsługi dmuchawy przemysłowej Global 1HP Air Mover 641764
Poznaj zasady bezpiecznej obsługi, konserwacji oraz rozwiązywania problemów z dmuchawą przemysłową Global 1HP Air Mover 641764. Kompletny przewodnik użytkownika.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dmuchawa Global 641764 służy do wentylacji i cyrkulacji powietrza. Przed użyciem upewnij się, że urządzenie stoi na stabilnym podłożu, a przewód zasilający jest nieuszkodzony. str. 1, 2
Najważniejsze czynności
- Podłącz do uziemionego gniazdka, ustaw prędkość pokrętłem, włącz urządzenie. str. 2
Pierwsze uruchomienie
- Upewnij się, że pokrętło jest w pozycji OFF, podłącz do gniazdka z uziemieniem, wybierz prędkość. str. 2
Problemy i rozwiązania
Dmuchawa nie włącza się
Sprawdź pokrętło, zresetuj wyłącznik GFCI, sprawdź przewód.
str. 4Konserwacja i reset
- Urządzenie posiada uszczelnione łożyska, które nie wymagają smarowania. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Power Input | 115Volt/60hz | Zasilanie | str. 3 |
| Air Volume | 4000cfm | Wydajność powietrza | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcje bezpieczeństwa i obsługi str. 2
- Konserwacja i dane techniczne str. 3
- Rozwiązywanie problemów str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

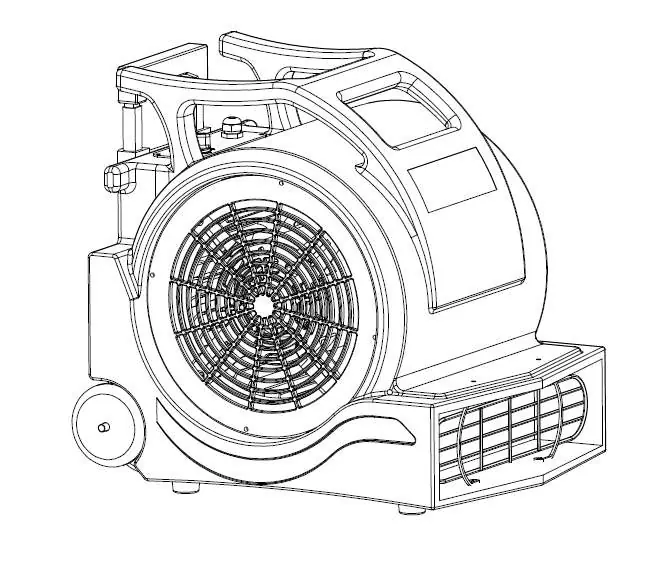

Dmuchawa Global 1HP Air Mover (model 641764) to urządzenie przeznaczone do wydajnej wentylacji, wyciągania i cyrkulacji powietrza. Przed przystąpieniem do użytkowania należy upewnić się, że urządzenie stoi na stabilnej, płaskiej powierzchni, a przewód zasilający jest w dobrym stanie. Urządzenie wymaga zasilania z uziemionego gniazdka.
Zasady bezpieczeństwa
- Nie używaj urządzenia z uszkodzonym przewodem lub wtyczką.
- Nie przemieszczaj ani nie reguluj dmuchawy podczas pracy.
- Przechowuj urządzenie poza zasięgiem dzieci.
- Nie modyfikuj urządzenia; używaj tylko oryginalnych części zamiennych Global Industrial.
- Unikaj kontaktu urządzenia z wodą; w przypadku zamoczenia silnika, upewnij się, że jest on całkowicie suchy przed ponownym użyciem.
- Zawsze używaj urządzenia na płaskiej powierzchni, aby uniknąć ryzyka przewrócenia.
- Nigdy nie używaj dmuchawy bez zainstalowanych fabrycznych osłon bezpieczeństwa.
- Nie używaj urządzenia w pobliżu gazów palnych lub materiałów łatwopalnych.
- Przed użyciem upewnij się, że wlot i wylot powietrza są drożne.
Obsługa urządzenia
- Upewnij się, że urządzenie stoi na stabilnym, płaskim podłożu.
- Podłącz dmuchawę do uziemionego gniazdka o odpowiednim napięciu i natężeniu. Zaleca się stosowanie obwodu z wyłącznikiem różnicowoprądowym (GFCI).
- Przed włączeniem urządzenia ustaw pokrętło prędkości na żądaną wartość.

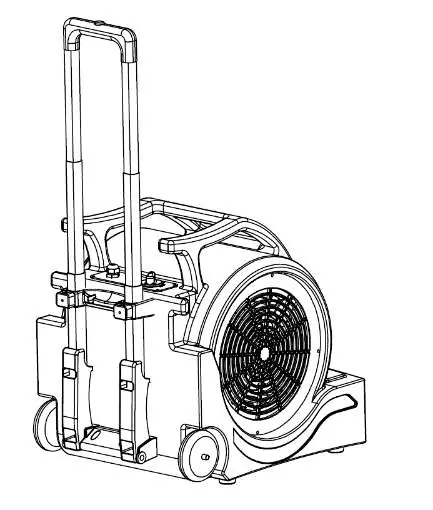

Użycie uchwytu
Urządzenie wyposażone jest w uchwyt z kółkami ułatwiający transport. Aby wysunąć uchwyt, naciśnij przycisk znajdujący się na jego górze. Aby schować uchwyt, naciśnij ten sam przycisk.
Konserwacja
- Przed każdym użyciem sprawdź przewód elektryczny i okablowanie pod kątem uszkodzeń lub odbarwień.
- Sprawdź, czy wszystkie elementy mocujące są dokręcone.
- Czyść osłony bezpieczeństwa przed każdym użyciem.
- W przypadku nietypowych dźwięków natychmiast wyłącz urządzenie.
- Utrzymuj urządzenie w czystości, usuwając zanieczyszczenia z silnika, wlotu i łopatek wentylatora za pomocą sprężonego powietrza lub odkurzacza.
- Nie używaj myjek ciśnieniowych ani węży ogrodowych do czyszczenia urządzenia.
- Urządzenie posiada uszczelnione łożyska, które nie wymagają smarowania.
Rozwiązywanie problemów
Jeśli dmuchawa nie działa poprawnie, sprawdź następujące kwestie:
- Dmuchawa nie włącza się: Sprawdź, czy pokrętło jest w pozycji włączonej, zresetuj wyłącznik różnicowoprądowy (GFCI), sprawdź czy przewody nie są luźne lub uszkodzone.
- Dmuchawa włącza się i wyłącza: Sprawdź, czy wlot/wylot nie jest zablokowany.
- Dmuchawa wibruje: Sprawdź, czy wał silnika lub łopatki nie są wygięte, usuń nagromadzony brud z łopatek.
- Dmuchawa wydaje dźwięki skrobania: Sprawdź obudowę pod kątem uszkodzeń.
Dane techniczne
- Zasilanie: 115V/60Hz
- Moc: 1hp
- Natężenie: 11.5A (maks.)
- Prędkość silnika: 1600 obr./min
- Przepływ powietrza: 4000 cfm
- Wymiary: 20.3 x 17.7 x 18.7 cala
- Waga: 42 lbs
Praktyczna pomoc
Typowe problemy
Dmuchawa nie włącza się
Upewnij się, że pokrętło jest w pozycji włączonej, zresetuj wyłącznik różnicowoprądowy (GFCI) i sprawdź, czy przewód zasilający nie jest uszkodzony.
Dmuchawa wibruje
Sprawdź, czy wał silnika lub łopatki wentylatora nie są wygięte oraz usuń zanieczyszczenia z łopatek.
Dmuchawa wydaje dźwięki skrobania
Sprawdź obudowę pod kątem wgnieceń lub odkształceń, które mogą powodować kontakt z łopatkami.
Przed użyciem
- Sprawdź przewód zasilający pod kątem uszkodzeń.
- Upewnij się, że wlot i wylot powietrza są wolne od przeszkód.
- Ustaw urządzenie na płaskiej i stabilnej powierzchni.
- Sprawdź, czy pokrętło prędkości jest w pozycji wyłączonej przed podłączeniem do prądu.
- Upewnij się, że osłony bezpieczeństwa są na swoim miejscu.
Ilustracje i schematy
- Pokrętło sterowania: Pozwala na wybór prędkości (OFF, LOW, MEDIUM, HIGH).
- Uchwyt: Posiada przycisk na górze do wysuwania i chowania rączki transportowej.
