Instrukcja obsługi maszyny do szycia Global ZZ 1366-3S-76-P
Kompletny przewodnik po maszynie do szycia Global ZZ 1366-3S-76-P. Zawiera schematy części, instrukcje konserwacji, ustawienia parametrów, wskazówki dotyczące nawlekania, regulacji ściegu oraz podłączenia pneumatyczne i elektryczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy maszyny do szycia Global ZZ 1366-3S-76-P. Dokument zawiera szczegółowe schematy części, wytyczne dotyczące bezpieczeństwa, procedury konserwacji oraz instrukcje konfiguracji parametrów technicznych i połączeń pneumatycznych/elektrycznych.
Przygotowanie maszyny do pracy
Przed uruchomieniem maszyny należy wykonać następujące czynności:

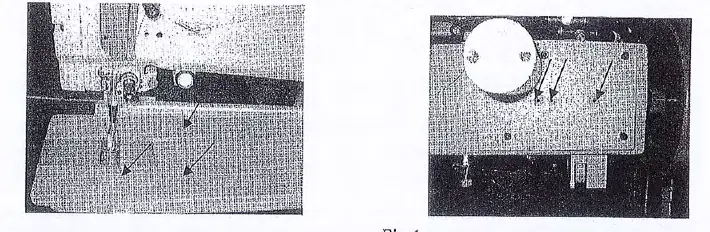

- Olejowanie: Nie uruchamiaj maszyny (nawet w celu testów), jeśli nie została prawidłowo naoliwiona we wszystkich wymaganych punktach i zbiornikach.
- Kierunek obrotów: Przy pierwszym uruchomieniu sprawdź kierunek obrotów koła pasowego. Powinno obracać się przeciwnie do ruchu wskazówek zegara (patrząc od strony koła).
- Zasilanie: Zweryfikuj napięcie oraz fazę (jedno- lub trójfazowe) zgodnie z tabliczką znamionową.

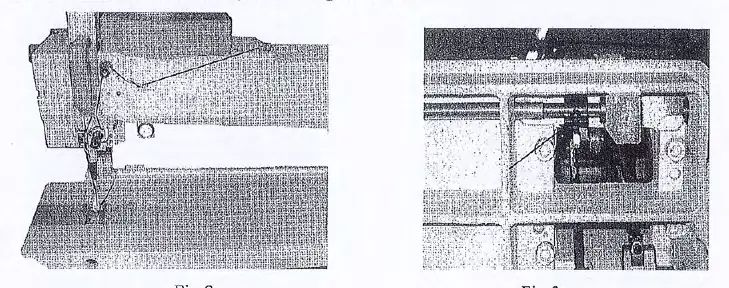

- Nawlekanie: Przeprowadź nić zgodnie z wyznaczoną ścieżką. Napięcie nici igłowej i bębenkowej powinno być dostosowane do używanego materiału.
Regulacja i obsługa
Maszyna oferuje szereg możliwości regulacji:

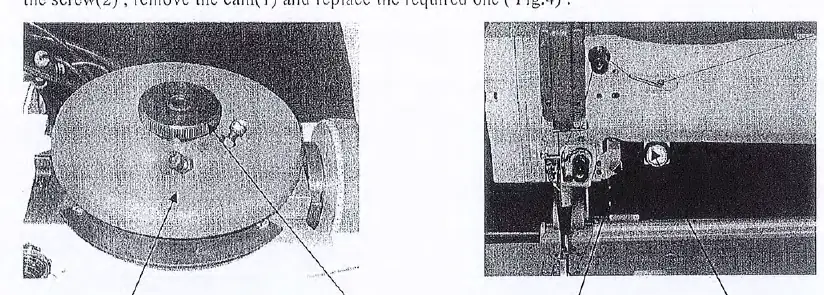

- Typ ściegu zygzakowego: Można zmieniać typ ściegu (1, 2 lub 3 kroki) poprzez wymianę krzywki (cam). Wymaga to poluzowania śruby mocującej krzywkę.

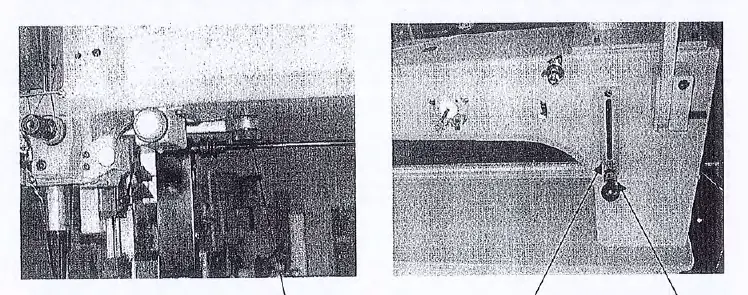

- Długość i szerokość ściegu: Szerokość zygzaka reguluje się w zakresie 0-12 mm za pomocą nakrętki na skali. Długość ściegu reguluje się w zakresie 0-10 mm.
- Wysokość transportera (feed dog): Wysokość ząbków transportera powinna być dostosowana do materiału (zakres 1.5-2 mm).
- Szycie wsteczne: Użyj przełącznika do szycia wstecznego lub kompensacji ściegu.
Ustawienia techniczne i połączenia
Maszyna wyposażona jest w zaawansowane funkcje sterowane pneumatycznie i elektrycznie:

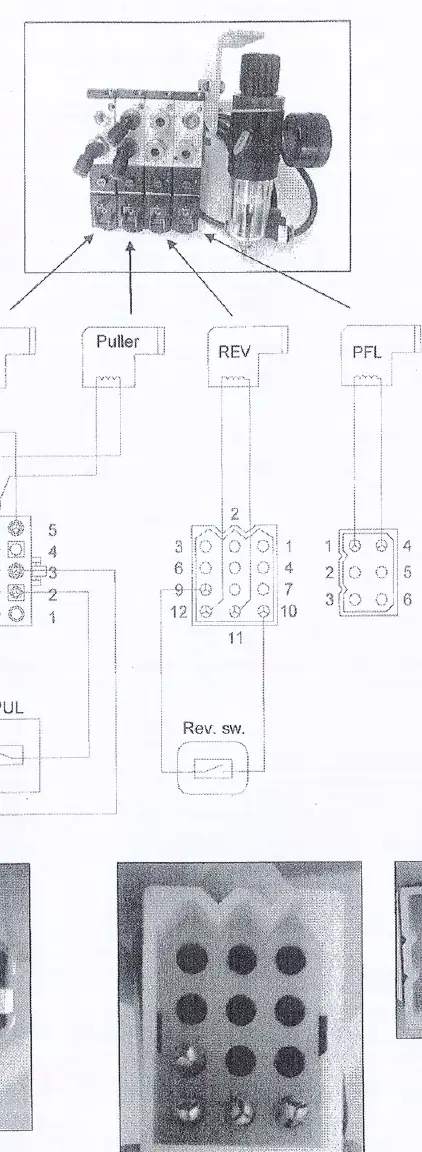

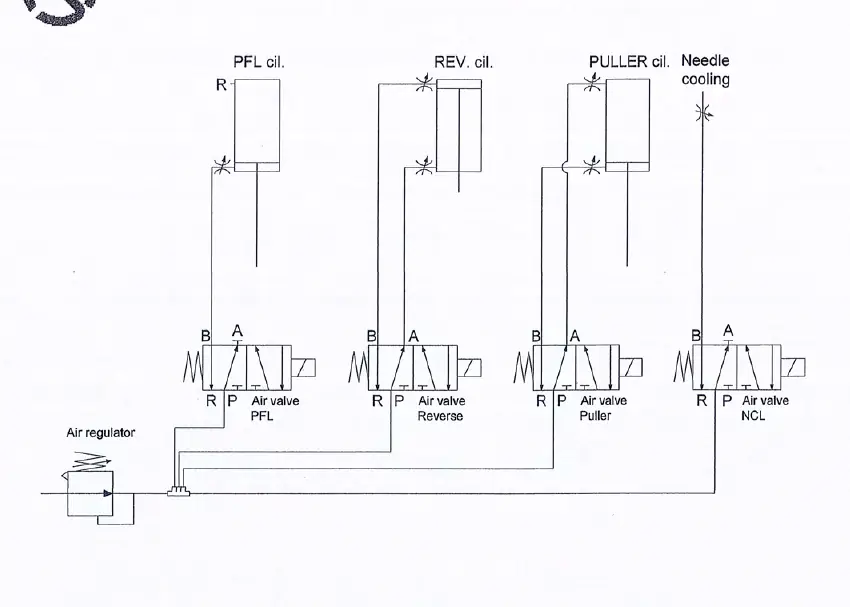

- Pneumatyka: Działanie szycia wstecznego, podnoszenia stopki i pullera jest regulowane zaworami pneumatycznymi. Należy poprawnie podłączyć przewody oznaczone A, B, C do odpowiednich złączy.
- Parametry sterownika: Instrukcja zawiera tabelę parametrów dla sterownika HVP-90-4-11-220, w tym ustawienia prędkości maksymalnej, prędkości ryglowania, czasu opóźnienia silnika i funkcji pullera.
Dane techniczne
- Maksymalna prędkość szycia: 700 obr./min
- Maksymalna długość ściegu: 10 mm
- Maksymalna szerokość zygzaka: 12 mm
- Igła: DYx3 (standard nr 24-26)
- Skok igielnicy: 50.8 mm
- Silnik: 550W z regulacją prędkości
Praktyczna pomoc
Typowe problemy
Maszyna nie działa lub pracuje nieprawidłowo
Sprawdź, czy maszyna została naoliwiona, czy zasilanie jest podłączone oraz czy kierunek obrotów koła pasowego jest prawidłowy.
Niewłaściwy typ ściegu zygzakowego
Wymień krzywkę (cam) na odpowiednią dla wybranego typu ściegu (1, 2 lub 3 kroki).
Problemy z pullerem
Sprawdź ustawienia parametrów [217.FLK], [226.CTW] oraz [227.PLC] w sterowniku.
Przed użyciem
- Sprawdź poziom oleju w zbiornikach i punktach smarowania.
- Zweryfikuj napięcie i fazę zasilania z tabliczką znamionową.
- Sprawdź kierunek obrotów koła pasowego (przeciwnie do ruchu wskazówek zegara).
- Upewnij się, że wszystkie osłony (paska, palców, oczu) są zainstalowane.
- Sprawdź poprawność nawleczenia nici.
Parametry w praktyce
- Max. sewing speed
- Maksymalna prędkość pracy maszyny (700 obr./min).
- Presser foot lift
- Wysokość podnoszenia stopki (20 mm, pneumatyczne).
Ilustracje i schematy
- Schematy części (A-H) pokazują szczegółową budowę mechanizmów maszyny, co ułatwia identyfikację części zamiennych.
- Rysunki (Fig. 1-10) ilustrują punkty olejowania, nawlekania, regulacji ściegu oraz podłączenia pneumatyczne i elektryczne.
Zgodność modelu
- Maszyna wymaga igieł typu DYx3 (standard nr 24-26).
- W przypadku konieczności oddzielnej kontroli ciśnienia pullera, należy zastosować drugi regulator powietrza.
