Instrukcja obsługi owerloka Singer 14SH644 / 14SH654
Kompletny przewodnik użytkownika dla owerloków Singer 14SH644 i 14SH654. Dowiedz się, jak poprawnie nawlekać nici, regulować naprężenie, ustawiać ściegi, konserwować maszynę oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Owerlok Singer 14SH644/14SH654 to maszyna przeznaczona do użytku domowego. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa: zawsze odłączaj maszynę od zasilania przed wymianą igieł, żarówki, czyszczeniem lub konserwacją. Nie pozostawiaj włączonej maszyny bez nadzoru. Upewnij się, że pokrywa chwytacza jest zamknięta podczas szycia.

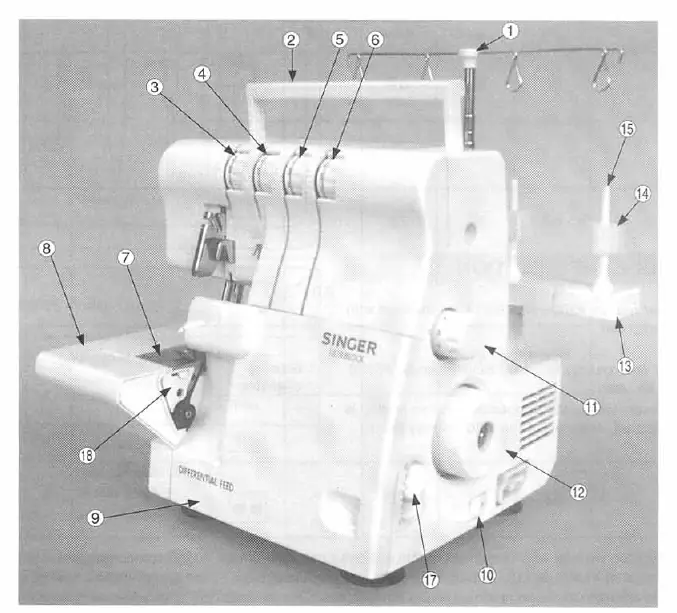

Opis urządzenia
Maszyna posiada system nawlekania oznaczony kolorami, co ułatwia konfigurację. Główne elementy to: pokrętła naprężenia nici (niebieski, zielony, pomarańczowy, żółty), chwytacze, nóż górny i dolny, stopka dociskowa oraz pokrętło długości ściegu. Model 14SH654 wyposażony jest dodatkowo w funkcję transportu różnicowego.
Przygotowanie do pracy i nawlekanie

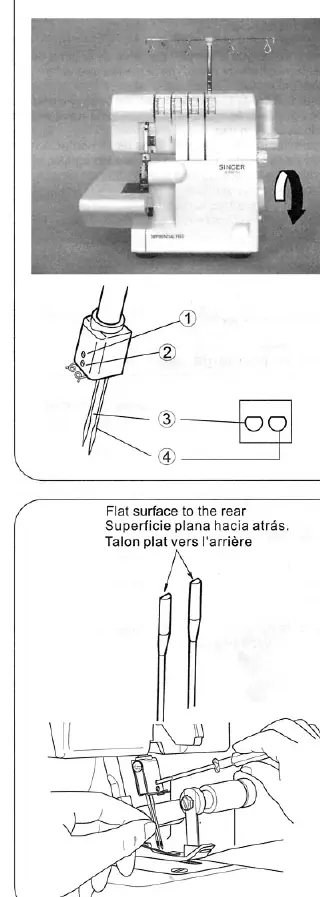

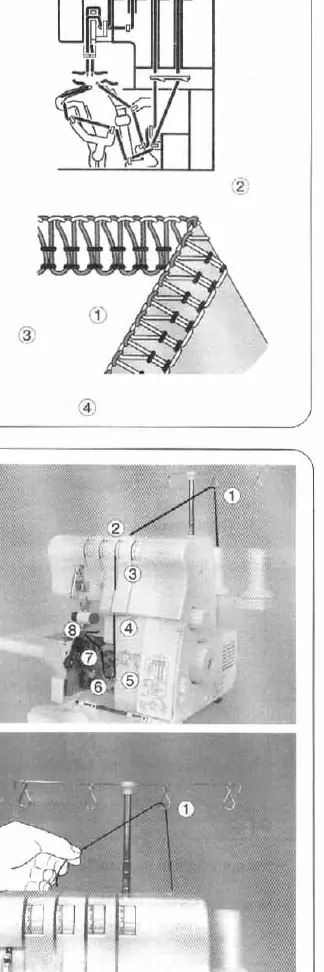

Maszyna wykorzystuje igły Singer nr 2022 (rozmiary 80/11 lub 90/14). Aby wymienić igłę, ustaw ją płaską stroną do tyłu i wsuń do oporu w zacisk. Nawlekanie musi odbywać się w określonej kolejności (1-4) zgodnie z diagramem kolorystycznym:
- Pomarańczowy: Górny chwytacz
- Żółty: Dolny chwytacz
- Zielony: Prawa igła
- Niebieski: Lewa igła
Zawsze nawlekaj igły jako ostatnie, aby uniknąć splątania nici.
Obsługa i ustawienia

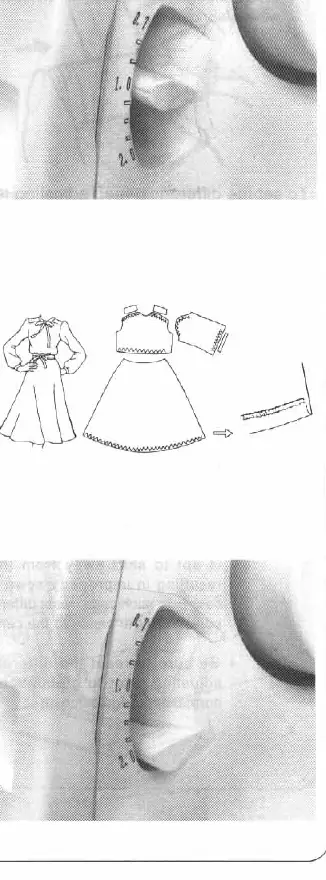

Maszyna pozwala na regulację długości ściegu (1-4 mm) oraz szerokości ściegu (poprzez zmianę pozycji igły lub pokrętło szerokości). Transport różnicowy (w modelu 14SH654) pozwala na marszczenie lub rozciąganie materiału – ustawienie 1.0 jest standardowe. Do szycia ściegów rolujących należy zmienić ustawienia szerokości ściegu na pozycję R.
Konserwacja
Owerlok wymaga częstszego czyszczenia niż zwykła maszyna ze względu na dużą ilość kłaczków powstających podczas obcinania materiału. Regularnie czyść obszar chwytaczy i noży za pomocą pędzelka. Punkty wskazane w instrukcji należy okresowo oliwić przy użyciu oleju do maszyn do szycia.
Rozwiązywanie problemów
W przypadku problemów z szyciem, takich jak zrywanie nici, przepuszczanie ściegów lub marszczenie materiału, sprawdź w pierwszej kolejności poprawność nawleczenia, naprężenie nici oraz stan igły. Wymiana igły na nową często rozwiązuje problemy z jakością ściegu.
Informacje o producencie
Singer
Praktyczna pomoc
Typowe problemy
Tkanina nie przesuwa się prawidłowo
Wydłuż ścieg lub dostosuj docisk stopki (zwiększ dla ciężkich tkanin, zmniejsz dla lekkich).
Łamanie igieł
Sprawdź poprawność montażu igły (płaska strona do tyłu), nie ciągnij materiału podczas szycia.
Zrywanie nici
Sprawdź poprawność nawleczenia, użyj nici lepszej jakości, poluzuj naprężenie nici.
Przepuszczanie ściegów
Wymień igłę na nową (może być tępa lub wygięta), sprawdź nawleczenie, zwiększ docisk stopki.
Marszczenie materiału
Poluzuj naprężenie nici, sprawdź czy nić nie jest splątana, skróć długość ściegu.
Przed użyciem
- Upewnij się, że maszyna jest odłączona od zasilania przed wymianą igieł lub konserwacją.
- Sprawdź, czy napięcie w gniazdku jest zgodne z tabliczką znamionową.
- Upewnij się, że pokrywa chwytacza jest zamknięta przed rozpoczęciem szycia.
- Sprawdź, czy igły są poprawnie zamontowane (płaską stroną do tyłu).
- Upewnij się, że nici są poprawnie nawleczone zgodnie z kodem kolorystycznym.
- Sprawdź, czy nóż górny jest w pozycji roboczej.
Parametry w praktyce
- Prędkość szycia
- Maksymalnie 1300 ściegów na minutę.
- Szerokość ściegu
- 3.0-6.7 mm (zależnie od pozycji igły i ustawień).
Ilustracje i schematy
- Kod kolorystyczny nawlekania: Pomarańczowy (górny chwytacz), Żółty (dolny chwytacz), Zielony (prawa igła), Niebieski (lewa igła).
- Regulacja naprężenia: Wyższe numery na pokrętłach oznaczają mocniejsze naprężenie nici.
Zgodność modelu
- Model 14SH654 posiada dodatkowo funkcję transportu różnicowego (differential feed).
- Maszyna przeznaczona wyłącznie do użytku domowego.
