Instrukcja obsługi maszyny do szycia Singer 144w204 i 144w304

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy maszyn do szycia Singer klasy 144w204 oraz 144w304. Dokument zawiera szczegółowe wytyczne dotyczące konserwacji, smarowania, nawlekania oraz zaawansowanych regulacji technicznych. Maszyny te są przeznaczone do ciężkich prac, takich jak szycie namiotów, tapicerki meblowej czy paneli samochodowych. Maksymalna zalecana prędkość pracy wynosi 1500 obrotów na minutę.

Smarowanie i konserwacja

Prawidłowe smarowanie jest kluczowe dla trwałości maszyny. W przypadku ciągłego użytkowania maszynę należy oliwić co najmniej dwa razy dziennie.

• Używaj wyłącznie oleju Singer typu B lub D.

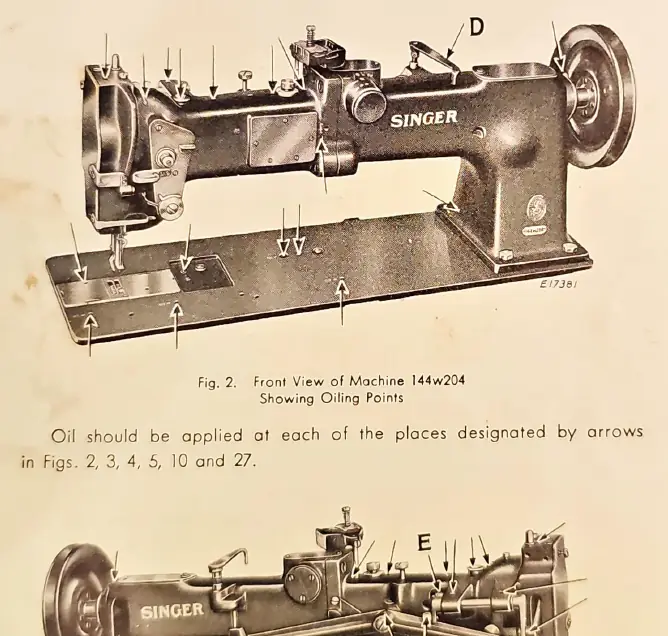

• Olej należy aplikować w punktach oznaczonych strzałkami na rysunkach (Fig. 2, 3, 4, 5, 10 i 27).
• W przypadku smarowania łożysk kulkowych i silników należy stosować dedykowany smar do łożysk kulkowych Singer.
• Po otrzymaniu nowej maszyny z fabryki należy ją dokładnie wyczyścić i naoliwić.

Nawlekanie nici

Poprawne nawlekanie jest niezbędne do uzyskania poprawnego ściegu.

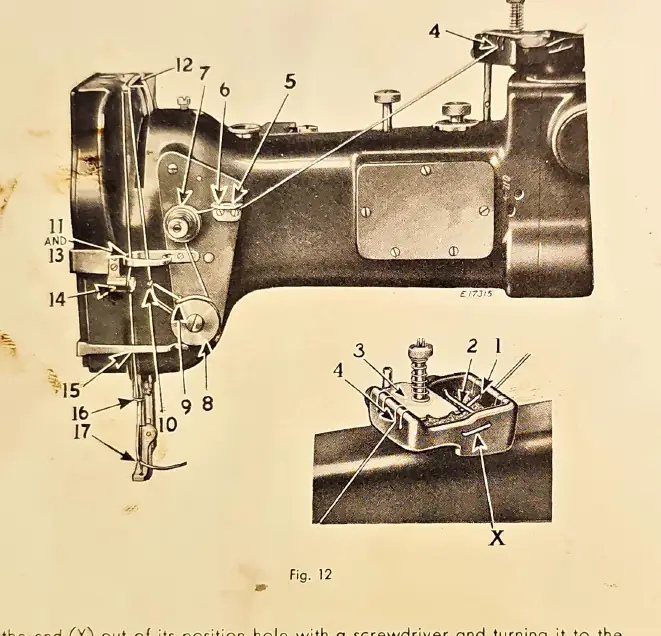

• Nawlekanie igły: Należy przeprowadzić nić przez olejarkę, prowadniki, naprężacze, sprężynę kontrolną, dźwignię podciągacza, a na końcu przez oczko igły (od lewej do prawej).
• Nawlekanie bębenka: Nić musi być przeprowadzona przez szczelinę w bębenku i pod sprężyną naprężającą.
• Wybór nici: Do igły należy używać nici o lewym skręcie.

Regulacja ściegu i naprężeń

Maszyna pozwala na precyzyjną regulację parametrów szycia:

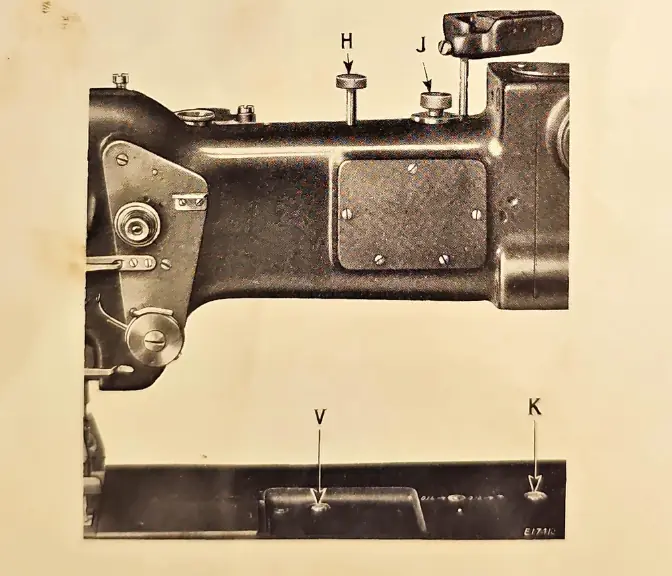

• Długość ściegu: Regulowana za pomocą tłoka (J) w ramieniu oraz przycisku (K) w podstawie. Obie części muszą być wciśnięte jednocześnie podczas zmiany ustawień.
• Naprężenie nici: Regulowane za pomocą nakrętki motylkowej (Q) dla nici igłowej oraz śruby na bębenku dla nici bębenkowej. Nici powinny być zablokowane w środku grubości materiału.
• Docisk stopki: Regulowany śrubą (H) z tyłu maszyny.

Ustawienia techniczne i serwisowe

Instrukcja zawiera zaawansowane procedury dla mechaników:

• Ustawienie igielnicy: Igielnica posiada znaczniki ułatwiające poprawne ustawienie wysokości.

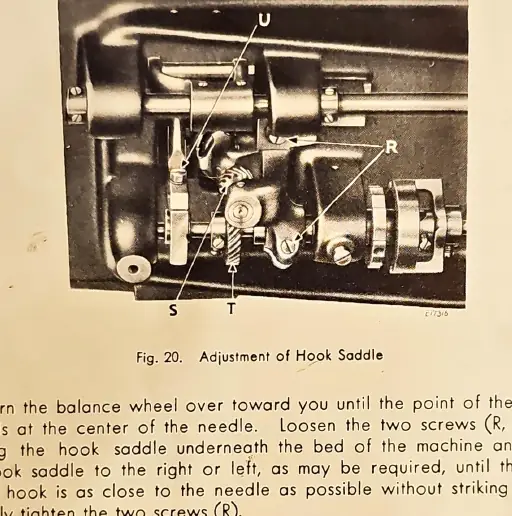

• Ustawienie chwytacza: Wymaga precyzyjnego zgrania z ruchem igły.
• Sprzęgło bezpieczeństwa: Chroni maszynę przed uszkodzeniem w przypadku zablokowania chwytacza. Jeśli sprzęgło zadziała, należy usunąć przyczynę blokady i ponownie załączyć mechanizm.
