Lista części Singer 138w102 - Instrukcja i schematy

Najważniejsze informacje z instrukcji

Niniejszy dokument jest oficjalną listą części zamiennych dla maszyny do szycia Singer 138w102. Zawiera szczegółowe zestawienie komponentów, instrukcje dotyczące smarowania oraz wytyczne dotyczące zamawiania części zamiennych. Dokument jest niezbędny do identyfikacji części podczas naprawy lub konserwacji urządzenia.

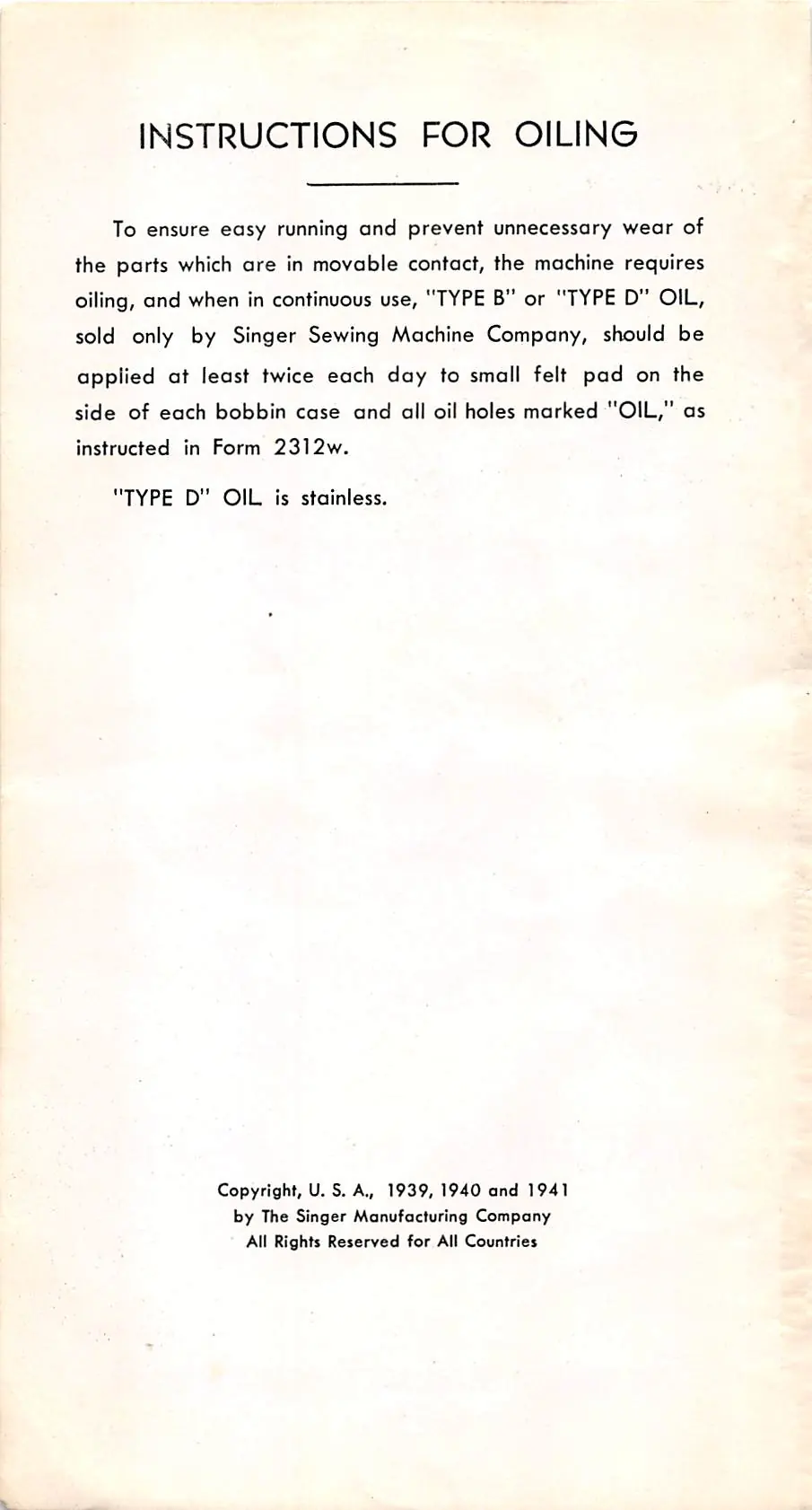

Instrukcja smarowania

Aby zapewnić płynną pracę i zapobiec przedwczesnemu zużyciu części ruchomych, maszyna wymaga regularnego smarowania:

• Używaj wyłącznie oleju Singer typu "TYPE B" lub "TYPE D" (olej typu D jest bezbarwny/nierdzewny).
• Smaruj maszynę co najmniej dwa razy dziennie przy ciągłej pracy.
• Olej należy aplikować do małych podkładek filcowych z boku każdego bębenka oraz do wszystkich otworów olejowych oznaczonych napisem "OIL".

Instrukcja zamawiania części

Przy zamawianiu części należy przestrzegać poniższych zasad:

• Używaj wyłącznie numeru części podanego w pierwszej kolumnie tabeli.
• Litery występujące po numerze części (np. A, B, C, D, E, F, H, J, R, X, XC, Y) określają rodzaj wykończenia i muszą być podane w zamówieniu.
• Numery w drugiej kolumnie odnoszą się do numeru płyty (ilustracji) i nie służą do zamawiania.
• Części oznaczone gwiazdką (*) są dostarczane tylko w przypadku naprawy w fabryce.

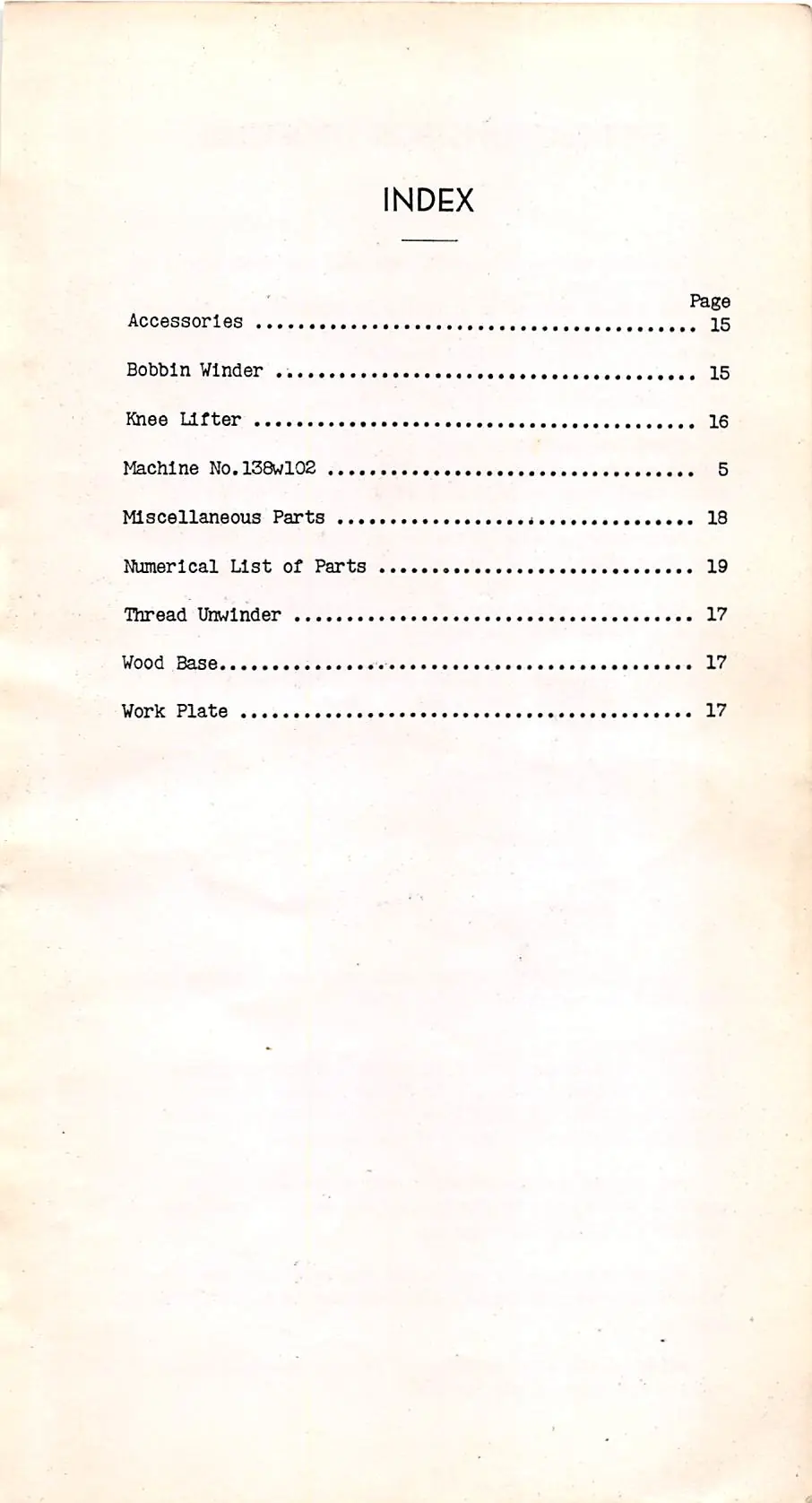

Przegląd części i akcesoriów

Instrukcja zawiera szczegółowe listy części podzielone na sekcje, w tym:

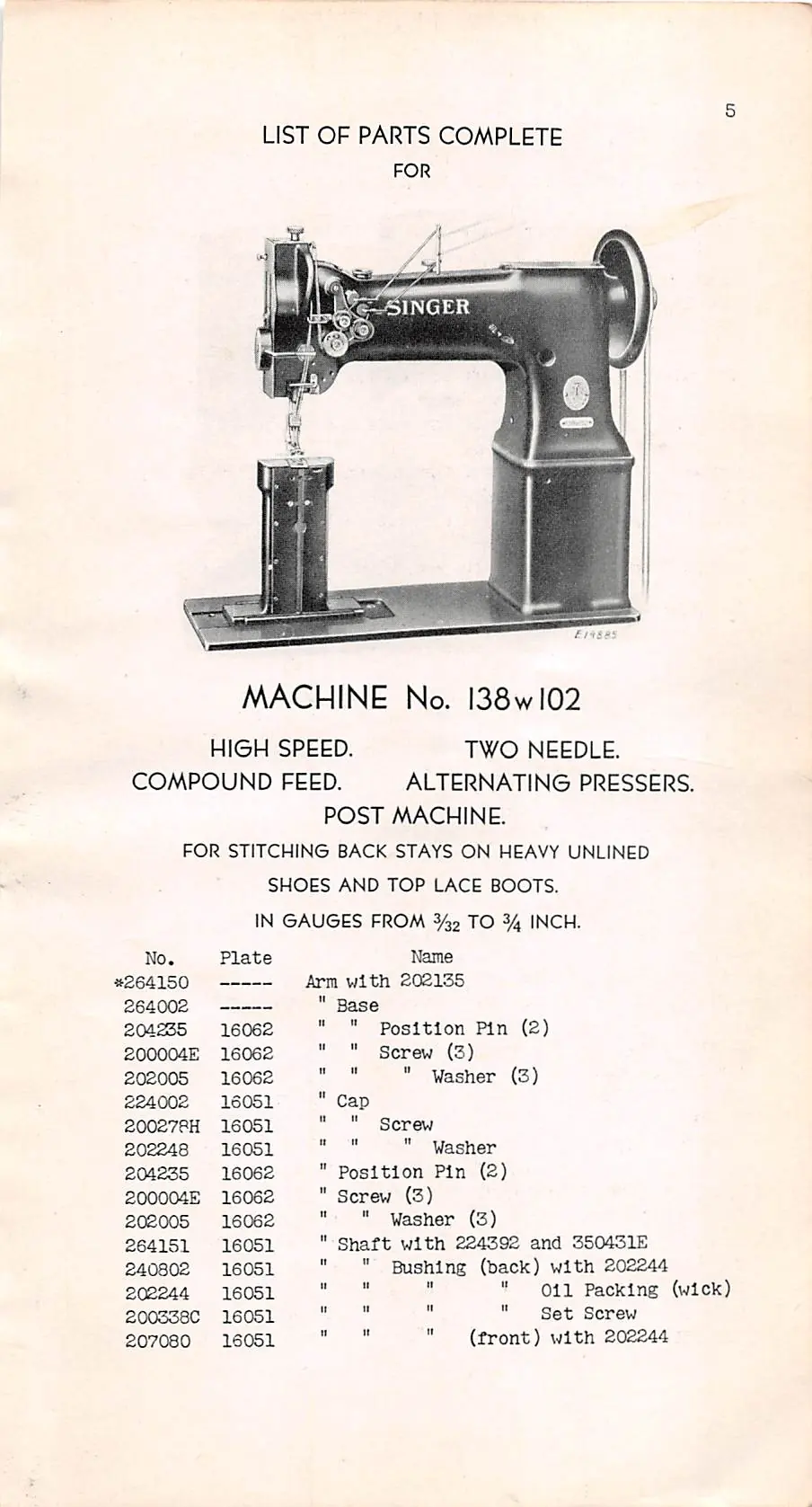

• Części korpusu (Arm, Bed)
• Mechanizmy napędowe (Feed, Hook, Needle Bar)
• Akcesoria (Bobbin Winder, Knee Lifter, Thread Unwinder, Work Plate, Wood Base)
• Lista numeryczna części ułatwiająca szybką identyfikację

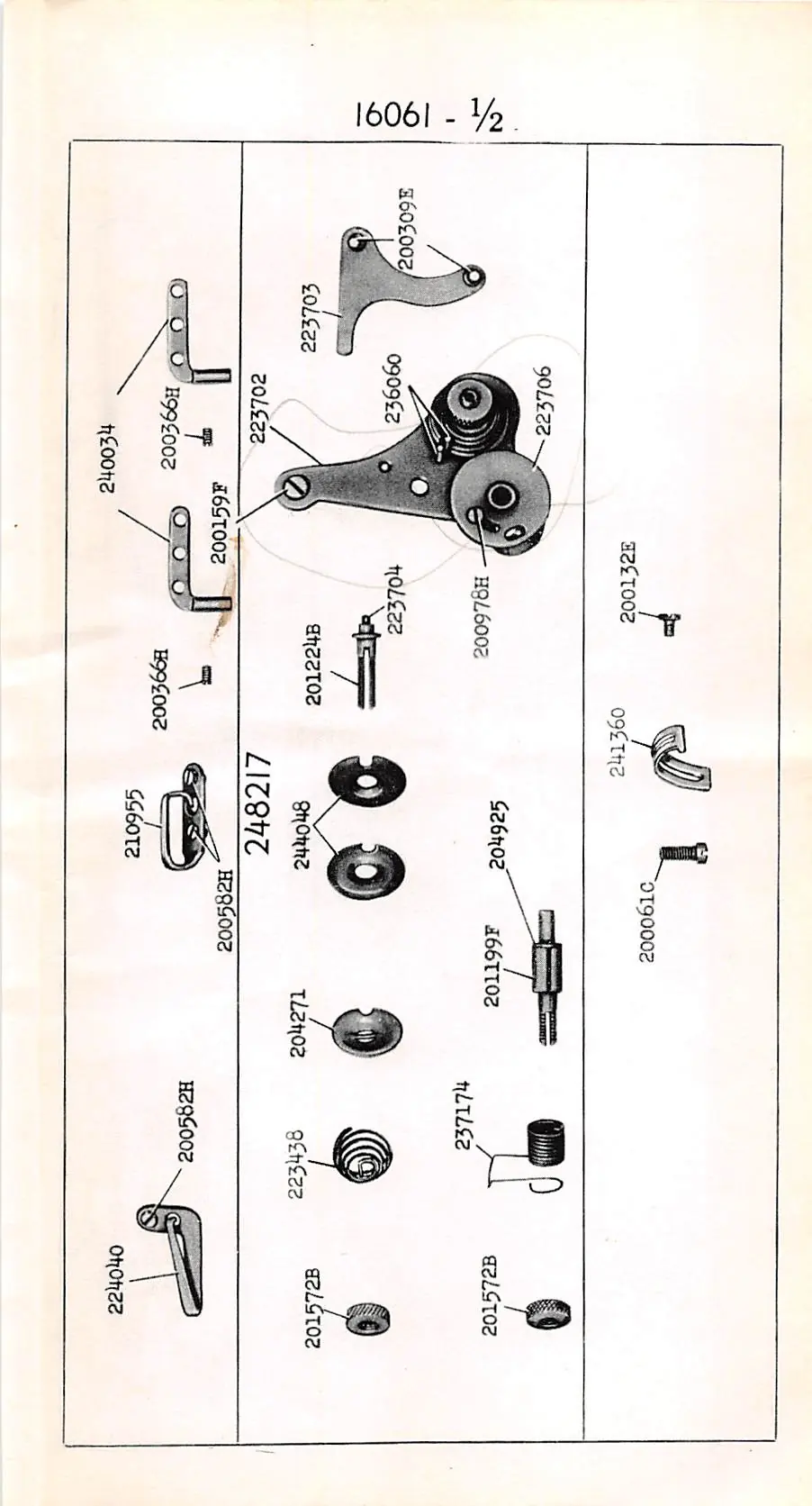

Schematy montażowe

Dokument zawiera liczne ilustracje (płyty 16051-16644), które przedstawiają rozłożenie części na maszynie. Każdy element na schemacie jest oznaczony numerem, który odpowiada numerowi w tabeli części, co ułatwia montaż i demontaż poszczególnych podzespołów.
