Instrukcja obsługi maszyny do szycia Singer 15-Class

Najważniejsze informacje z instrukcji

Niniejsza instrukcja jest przewodnikiem ilustrowanym dla maszyny do szycia Singer 15-Class. Dokument skupia się na kluczowych aspektach technicznych: przygotowaniu maszyny do pracy, nawlekaniu nici, regulacji naprężenia oraz regularnej konserwacji (smarowaniu). Przed rozpoczęciem pracy upewnij się, że używasz odpowiednich igieł (typ 16x1) i że maszyna jest naoliwiona w punktach wskazanych w sekcji konserwacji.

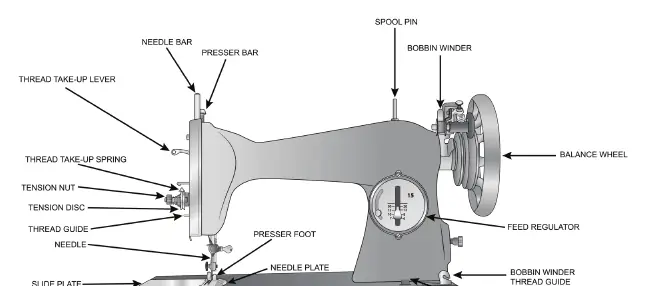

Opis urządzenia

Maszyna składa się z następujących kluczowych elementów:

• Igielnica i stopka: Elementy odpowiedzialne za prowadzenie igły i docisk materiału.
• Bębenek: Mechanizm dolnej nici, wymagający poprawnego osadzenia w chwytaczu.
• Koło zamachowe: Służy do ręcznego sterowania ruchem igły.
• Regulator ściegu: Pokrętło lub dźwignia służąca do ustawiania długości ściegu.
• Prowadniki nici: System haczyków i sprężyn prowadzących nić górną.

Przygotowanie do pracy

Montaż igły:

1. Podnieś igielnicę do najwyższego położenia.
2. Poluzuj śrubę mocującą igłę.
3. Wsuń igłę (typ 16x1) płaską stroną trzonka do tyłu, aż do oporu.
4. Dokręć śrubę mocującą.

Nawijanie szpulki:

1. Umieść szpulkę na trzpieniu nawijacza.
2. Przeprowadź nić przez prowadnik.
3. Uruchom mechanizm nawijania, dociskając go do koła zamachowego.

Nawlekanie nici

Poprawne nawlekanie jest kluczowe dla jakości ściegu:

1. Umieść szpulę nici na trzpieniu.
2. Przeprowadź nić przez prowadniki górne.
3. Przełóż nić przez naprężacz (pomiędzy talerzyki).
4. Zahacz nić o sprężynę i dźwignię podciągacza nici.
5. Przeprowadź nić przez prowadniki na igielnicy.
6. Nawlecz igłę (zazwyczaj od przodu do tyłu).

Regulacja naprężenia nici

Jeśli ścieg jest nieprawidłowy, należy wyregulować naprężenie:

• Zbyt luźna nić górna: Pętle widoczne na spodzie materiału. Zwiększ naprężenie nici górnej.
• Zbyt luźna nić dolna: Pętle widoczne na wierzchu materiału. Zmniejsz naprężenie nici górnej lub sprawdź bębenek.
• Prawidłowy ścieg: Splot nici znajduje się wewnątrz materiału.

Konserwacja i smarowanie

Regularne smarowanie jest niezbędne dla płynnej pracy maszyny:

• Stosuj wyłącznie olej do maszyn do szycia Singer.
• Aplikuj kroplę oleju w punktach wskazanych na schematach (głównie w mechanizmach chwytacza, igielnicy oraz punktach obrotowych pod obudową).
• Po naoliwieniu uruchom maszynę na kilka chwil bez materiału, aby olej rozprowadził się równomiernie.
• Regularnie czyść ząbki transportera z resztek nici i kurzu za pomocą pędzelka.
