Instrukcja obsługi maszyny do szycia Janome 1600P
Szybki przewodnik po instrukcji obsługi maszyny do szycia Janome 1600P. Dowiedz się, jak poprawnie nawlekać nici, wymieniać igły, regulować naprężenie oraz dbać o konserwację urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii maszyn do szycia Janome 1600P. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością odłączania urządzenia od zasilania podczas wymiany igły, żarówki lub czyszczenia. Maszyna wymaga regularnej konserwacji, w tym oliwienia.
Opis urządzenia
Maszyna wyposażona jest w szereg elementów sterujących, w tym pokrętło docisku stopki, suwak regulacji prędkości, przycisk obcinania nici oraz dźwignię ściegu wstecznego. Szczegółowy schemat części znajduje się na stronie 4 instrukcji.
Przygotowanie do pracy
- Podłączenie zasilania: Wyłącz maszynę, podłącz wtyczkę zasilania i sterownik nożny zgodnie ze schematem na stronie 6.
- Nawijanie szpulki: Użyj dedykowanego silnika do nawijania szpulki. Przełóż nić przez prowadnik, pod talerzyk naprężający i przez otwór w szpulce.
- Wkładanie szpulki: Upewnij się, że nić rozwija się zgodnie z ruchem wskazówek zegara.
Nawlekanie nici
Proces nawlekania nici igłowej jest kluczowy dla poprawnego działania maszyny. Należy przeprowadzić nić przez prowadnik, talerzyki naprężające, dźwignię szarpaka i ostatecznie przez igłę. W modelu 1600P dostępny jest wbudowany nawlekacz igły, który ułatwia ten proces.
Wymiana igły
W zależności od modelu (1600P vs 1600P-DB/DBX) stosuje się różne typy igieł (HL x 5 lub DB x 1). Zawsze wyłączaj zasilanie przed wymianą. Upewnij się, że igła jest włożona płaską stroną w odpowiednim kierunku (zależnie od modelu) i dokręcona śrubą.
Regulacja naprężenia
Poprawne naprężenie nici zapewnia ścieg o równej jakości. Jeśli nić pętelkuje pod materiałem, naprężenie nici igłowej jest zbyt luźne. Jeśli nić igłowa prześwituje na wierzchu, naprężenie jest zbyt mocne.
Konserwacja i czyszczenie

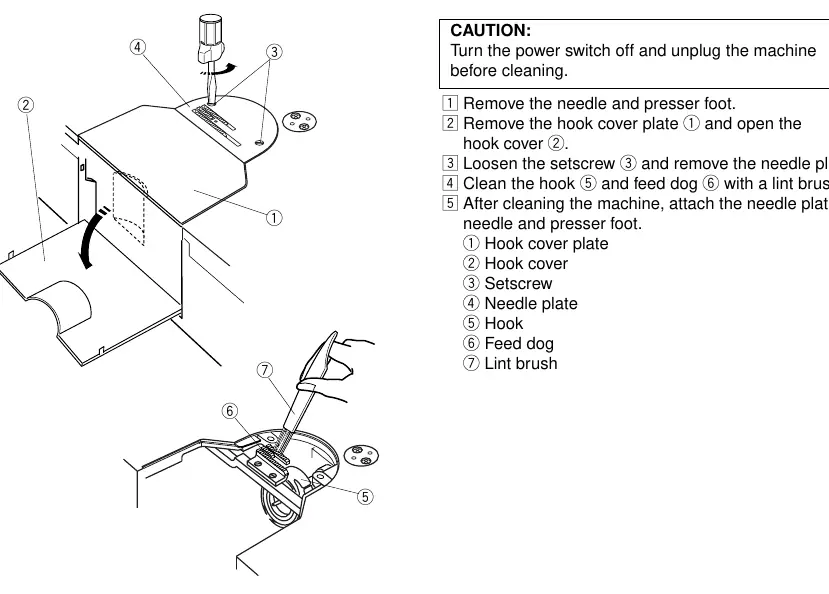

Regularnie czyść chwytacz i ząbki transportera z kłaczków za pomocą pędzelka. Maszynę należy oliwić codziennie przy intensywnym użytkowaniu, używając wyłącznie oleju do maszyn do szycia MO-70.
Rozwiązywanie problemów
W przypadku problemów takich jak zrywanie nici, przeskakiwanie ściegów lub marszczenie szwów, sprawdź poprawność nawlekania, stan igły (czy nie jest tępa lub wygięta) oraz ustawienia naprężenia nici.
Praktyczna pomoc
Typowe problemy
Zrywanie nici igłowej
Sprawdź nawlekanie, naprężenie nici, stan igły (czy nie jest tępa) oraz czy nić nie jest zbyt gruba dla danej igły.
Pętelkowanie nici pod materiałem
Naprężenie nici igłowej jest zbyt luźne; dokręć pokrętło naprężenia.
Maszyna nie szyje płynnie / hałasuje
Wyczyść chwytacz z kłaczków i naoliw maszynę zgodnie z instrukcją.
Zrywanie nici bębenkowej
Sprawdź, czy szpulka jest poprawnie umieszczona w bębenku i czy nie jest uszkodzona.
Przed użyciem
- Upewnij się, że maszyna jest wyłączona przed podłączeniem do prądu.
- Sprawdź, czy igła jest poprawnie zamontowana i dokręcona.
- Upewnij się, że szpulka jest poprawnie nawinięta i umieszczona w bębenku.
- Sprawdź, czy nici są poprawnie nawleczone przez wszystkie prowadniki.
- Upewnij się, że stopka jest opuszczona przed rozpoczęciem szycia.
Ilustracje i schematy

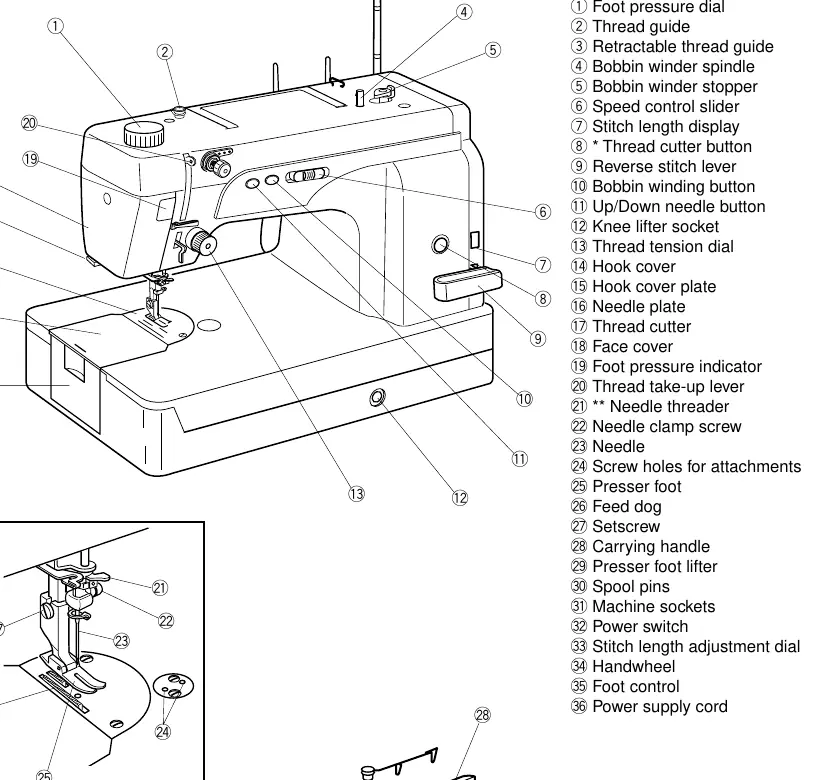

- Strona 4 zawiera szczegółowy schemat części z numeracją.

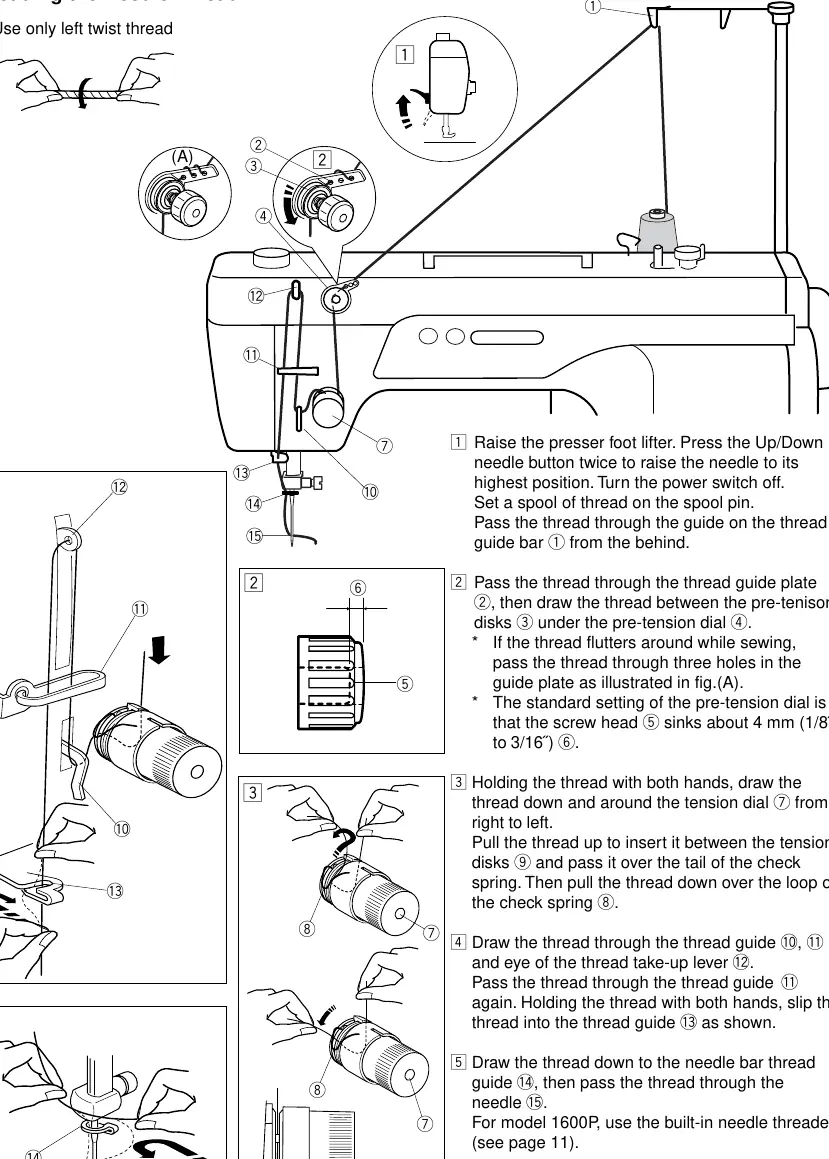

- Strona 12 przedstawia dokładną ścieżkę nawlekania nici igłowej.
- Strona 21 pokazuje punkty oliwienia maszyny.
Zgodność modelu
- Model 1600P używa igieł typu HL x 5.
- Modele 1600P-DB i 1600P-DBX używają igieł typu DB x 1.
- Używaj wyłącznie oryginalnych szpulek dedykowanych dla serii 1600P.
