Instrukcja części zamiennych maszyny do szycia Singer 154W100
Katalog części zamiennych dla maszyny do szycia Singer 154W100. Znajdź numery części, schematy montażowe i instrukcje zamawiania komponentów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest katalogiem części zamiennych dla maszyny do szycia Singer 154W100. Zawiera szczegółowe listy komponentów, kody wykończenia oraz schematy montażowe (tablice), które ułatwiają identyfikację i zamawianie odpowiednich części.
Jak zamawiać części
Przy zamawianiu części należy korzystać wyłącznie z numeru części podanego w pierwszej kolumnie listy. Jeśli część zawiera w zestawie śruby, nakrętki lub inne elementy, należy zamawiać cały zestaw pod odpowiednim numerem. Numery w drugiej kolumnie tabeli odsyłają do odpowiedniej tablicy (Plate) z ilustracją części.
Kody wykończenia
Litery występujące po niektórych numerach części oznaczają styl wykończenia, który musi być uwzględniony przy zamówieniu:
- A - Hartowane, polerowane, niklowane i polerowane.
- B - Polerowane, niklowane i polerowane.
- C - Tylko hartowane.
- D - Tylko polerowane.
- H - Niebieskie (blued).
- X - Czarne utlenianie.
Schematy i części
Dokument zawiera liczne schematy (oznaczone jako Plate), które wizualizują rozmieszczenie części w maszynie. Każda sekcja w katalogu odpowiada konkretnemu podzespołowi maszyny, takiemu jak mechanizm igielnicy, chwytacz, mechanizm transportu czy nawijacz szpulki.
Akcesoria
Katalog zawiera również listę akcesoriów, takich jak śrubokręty, oliwiarki, igły oraz elementy montażowe, które są niezbędne do prawidłowej konserwacji i obsługi maszyny.
Informacje o producencie
Singer
Praktyczna pomoc
Typowe problemy
Trudności z identyfikacją części
Użyj numeru części z pierwszej kolumny tabeli i odszukaj go na odpowiedniej tablicy (Plate) z ilustracjami.
Część nie pasuje
Upewnij się, że zamawiasz część z właściwym kodem wykończenia (litera po numerze części).
Przed użyciem
- Zidentyfikuj numer modelu maszyny (154W100).
- Znajdź odpowiednią sekcję w spisie treści.
- Sprawdź numer części w pierwszej kolumnie.
- Zwróć uwagę na kody wykończenia (np. A, B, C).

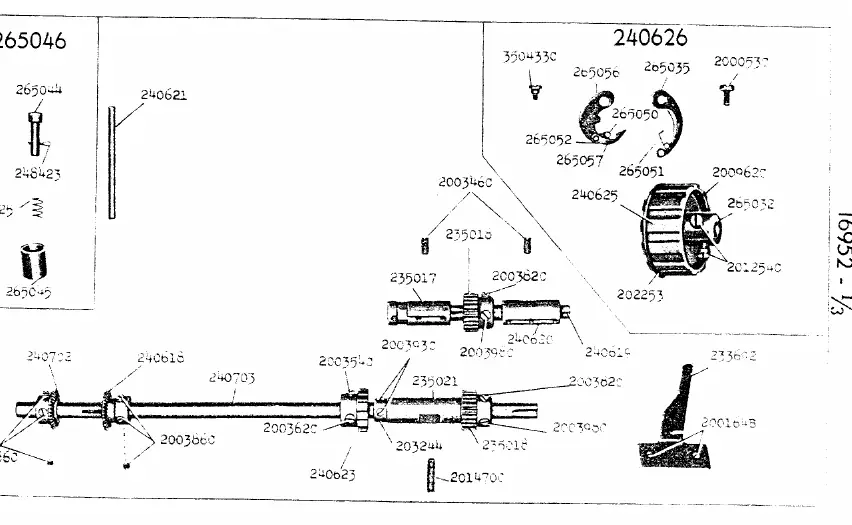

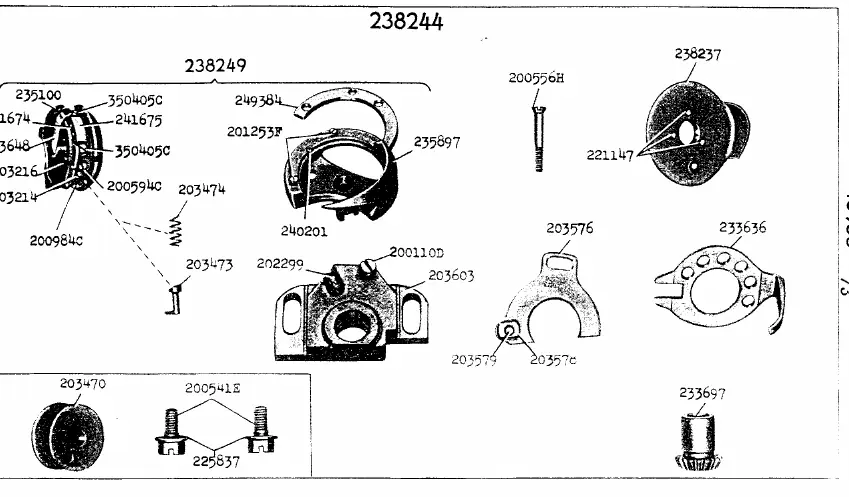

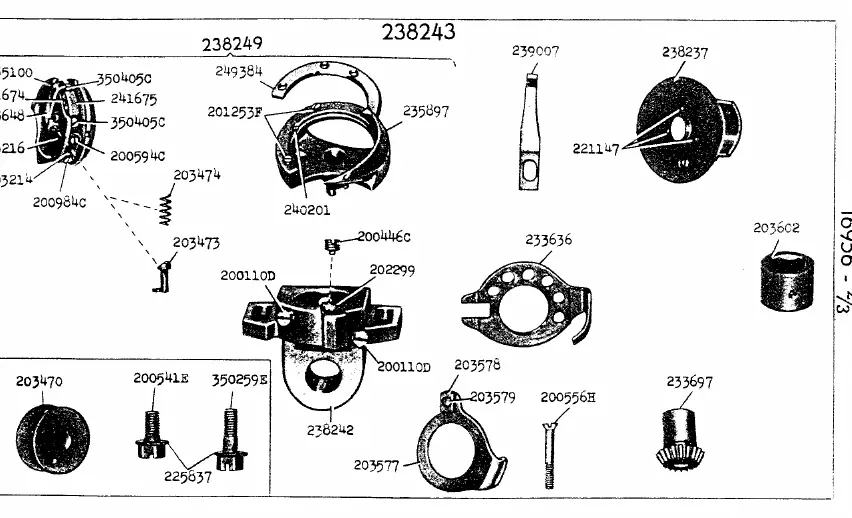

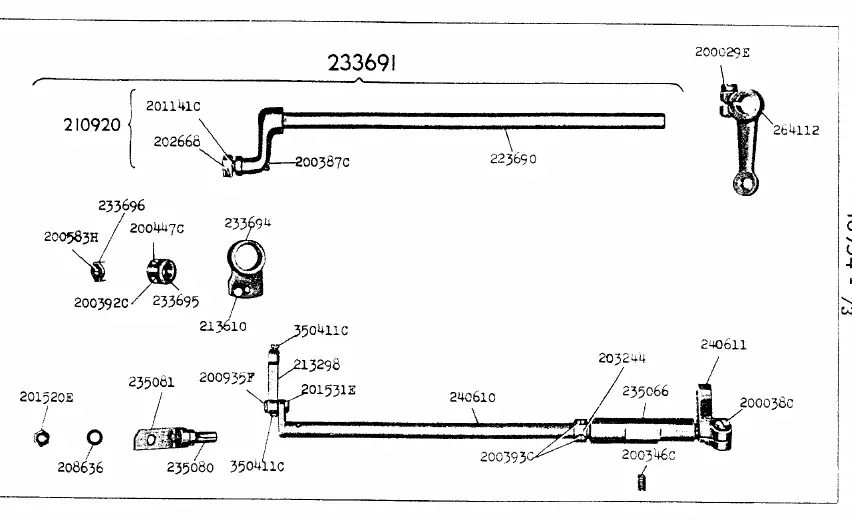

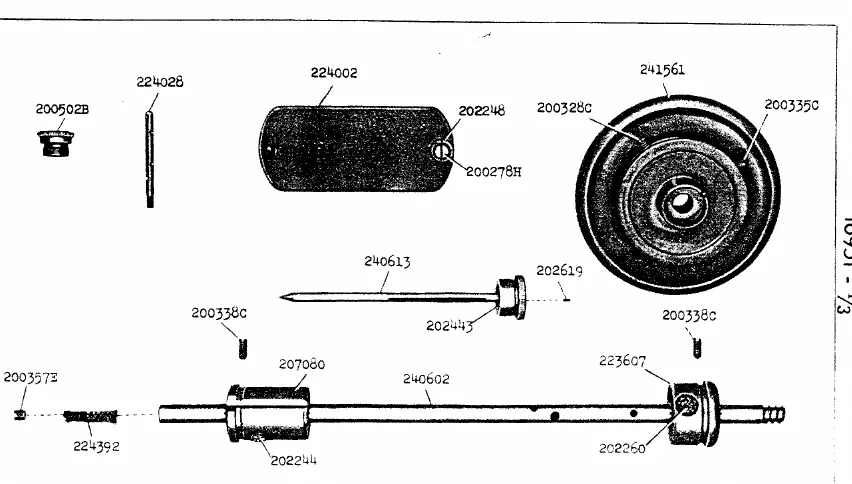

Ilustracje i schematy
- Schematy (Plates) przedstawiają rozłożone części maszyny.
- Każdy element na schemacie posiada numer odpowiadający numerowi w tabeli części.
Zgodność modelu
- Części są specyficzne dla modelu Singer 154W100.
- Należy używać oryginalnych części Singer.
