Instrukcja obsługi kamery obserwacyjnej Bresser 9633105 20 MP

Szybki przewodnik po obsłudze kamery obserwacyjnej Bresser 9633105 20 MP. Dowiedz się, jak zamontować urządzenie, skonfigurować ustawienia, włożyć baterie i kartę SD oraz przeglądać nagrania.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Kamera Bresser 9633105 to fotopułapka zasilana 8 bateriami AA, wymagająca karty SD (do 32 GB). Konfiguracja odbywa się w trybie SETUP, a montaż zalecany jest na wysokości 1.5-2 m. str. 7, 8, 9, 10

Najważniejsze czynności

  • Wkładanie baterii str. 8
  • Konfiguracja ustawień str. 8
  • Montaż kamery str. 10

Pierwsze uruchomienie

  • Włóż baterie i kartę SD, przełącz w tryb SETUP, wybierz język i skonfiguruj parametry, następnie przełącz na ON. str. 8, 9
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Kamera nie nagrywa

Sprawdź czy karta SD jest pełna lub czy nie jest uszkodzona.

str. 8

Konserwacja i reset

  • Możesz zresetować ustawienia kamery w menu ustawień (Reset Settings: Yes). str. 9

Dane techniczne

Parametr Wartość Znaczenie Strony
Rozdzielczość zdjęć 20MP (interpolowana) Maksymalna rozdzielczość zdjęć str. 9
Wodoodporność IP65 Stopień ochrony obudowy str. 10

Gdzie szukać w PDF

  • Opis elementów str. 7
  • Dane techniczne str. 9, 10
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Dodatkowe zdjęcie montażowe ze strony 3 Strona 3 Schemat przedniej części kamery Strona 7

Najważniejsze informacje z instrukcji

Kamera obserwacyjna Bresser 9633105 jest przeznaczona do rejestrowania zdjęć i filmów, głównie w celu obserwacji dzikiej przyrody. Urządzenie wymaga włożenia karty SD (do 32 GB) oraz 8 baterii alkalicznych AA. Przed montażem zaleca się przeprowadzenie testu zasięgu czujnika PIR w trybie SETUP.

Opis urządzenia

Kamera posiada następujące elementy:

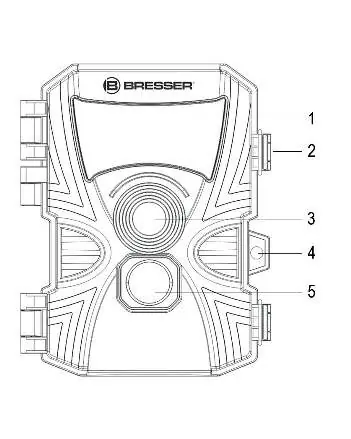

Schemat przedniej części kamery
Schemat przedniej części kamery
  • Przód: Diody podczerwieni (IR), obiektyw, czujnik PIR.
  • Tył: Uchwyt na pasek montażowy.
  • Wnętrze: Ekran LCD, przyciski sterujące, przełącznik trybów (OFF/SETUP/ON), port USB-C, slot na kartę SD, komora baterii.

Zasilanie i karta pamięci

Aby uruchomić kamerę, otwórz zatrzaski obudowy i włóż 8 baterii AA 1,5V, zwracając uwagę na polaryzację. Używaj wyłącznie baterii alkalicznych. Włóż kartę SD (do 32 GB) do slotu, aż usłyszysz kliknięcie. Pamiętaj, aby karta była skierowana odpowiednią stroną do góry.

Konfiguracja kamery

Przełącz urządzenie w tryb SETUP. Użyj przycisków nawigacyjnych, aby wejść do menu ustawień. W pierwszej kolejności wybierz język. Możesz dostosować parametry takie jak rozdzielczość zdjęć, długość wideo, czułość czujnika PIR oraz tryb pracy (zdjęcia, wideo lub oba).

Montaż i testowanie

Zaleca się montaż kamery na stabilnym drzewie na wysokości 1,5–2 m. Optymalna odległość od monitorowanego obiektu to około 5 metrów. Aby sprawdzić, czy kamera poprawnie wykrywa ruch, przełącz ją w tryb SETUP i poruszaj się w obszarze monitorowania – dioda LED powinna zamrugać, gdy ruch zostanie wykryty.

Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3

Przeglądanie nagrań

Nagrania można przeglądać na dwa sposoby:

  • Wyjmij kartę SD i użyj czytnika kart podłączonego do komputera.
  • Podłącz kamerę bezpośrednio do komputera za pomocą kabla USB-C.

Dane techniczne

  • Rozdzielczość zdjęć: 20 MP (interpolowana) / 5 MP (sensor).
  • Rozdzielczość wideo: 1920x1080p, 640x480p.
  • Wodoodporność: IP65.
  • Zasięg IR: 20 metrów.
  • Czas wyzwalania:< 0,6 sekundy.
  • Temperatura pracy: -20°C do +60°C.

Praktyczna pomoc

Typowe problemy

Kamera nie włącza się

Sprawdź, czy baterie są włożone poprawnie (polaryzacja) i czy użyto baterii alkalicznych.

Brak nagrań na karcie SD

Upewnij się, że karta SD jest włożona poprawnie i nie jest pełna (maks. 32 GB).

Kamera nie wykrywa ruchu

Sprawdź czułość PIR w ustawieniach i upewnij się, że kamera jest zamontowana na odpowiedniej wysokości (1.5-2m).

Przed użyciem

  • Włóż 8 baterii AA (alkaliczne).
  • Włóż kartę SD (do 32 GB).
  • Ustaw język w menu SETUP.
  • Przetestuj zasięg czujnika PIR przed ostatecznym montażem.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Rozdzielczość zdjęć
20 MP (interpolowana) / 5 MP (sensor).
Czas wyzwalania
< 0.6 sekundy.

Ilustracje i schematy

  • A: Widok z przodu kamery (obiektyw, czujnik PIR, diody IR).
  • B: Widok z tyłu kamery (uchwyt na pasek).
  • 1-12: Szczegółowe oznaczenia elementów sterujących i portów.

Zgodność modelu

  • Obsługuje karty SD do 32 GB.
  • Wymaga 8 baterii alkalicznych AA.
  • Zalecana wysokość montażu: 1.5-2 m.
