Instrukcja obsługi mikroskopu stereoskopowego Bresser 8852000 20x

Szybki przewodnik po instrukcji obsługi mikroskopu stereoskopowego Bresser 8852000 20x. Dowiedz się, jak zainstalować baterie, ustawić ostrość i bezpiecznie korzystać z urządzenia.

Źródłowy PDF: Deutsch · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Mikroskop Bresser 8852000 20x to urządzenie stereoskopowe zasilane 2 bateriami AA. Instrukcja zawiera kroki montażu baterii, obsługi, ustawiania ostrości oraz zasady bezpiecznego czyszczenia. str. 6, 10, 14, 18

Najważniejsze czynności

  • Instalacja baterii str. 6, 10, 14, 18
  • Ustawianie ostrości str. 6, 10, 14, 18

Pierwsze uruchomienie

  • Włóż 2 baterie AA do komory w podstawie, zachowując polaryzację, a następnie włącz oświetlenie włącznikiem w podstawie. str. 6, 10, 14, 18
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Brak światła

Sprawdź baterie i ich polaryzację.

str. 6, 10, 14, 18

Konserwacja i reset

  • Czyść soczewki tylko miękką, niestrzępiącą się ściereczką. str. 7, 11, 15, 19

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 2x AA Baterie alkaliczne str. 6, 10, 14, 18

Gdzie szukać w PDF

  • Instrukcja obsługi (DE) str. 4, 5, 6, 7
  • Instrukcja obsługi (EN) str. 8, 9, 10, 11
  • Instrukcja obsługi (FR) str. 12, 13, 14, 15
  • Instrukcja obsługi (NL) str. 16, 17, 18, 19
  • Instrukcja obsługi (IT) str. 20, 21, 22, 23
  • Instrukcja obsługi (ES) str. 24, 25, 26, 27
  • Instrukcja obsługi (PT) str. 28, 29, 30, 31
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Mikroskop stereoskopowy Bresser 8852000 Strona 3 Komora baterii mikroskopu Strona 3

Najważniejsze informacje z instrukcji

Mikroskop stereoskopowy Bresser 8852000 20x jest urządzeniem optycznym przeznaczonym do obserwacji obiektów. Urządzenie wymaga zasilania bateryjnego (2x AA) do działania oświetlenia LED. Ze względu na obecność małych części oraz ostrych elementów, mikroskop nie jest odpowiedni dla dzieci poniżej 3 roku życia. Należy zachować ostrożność przy obchodzeniu się z bateriami, aby uniknąć wycieku kwasu.

Opis urządzenia

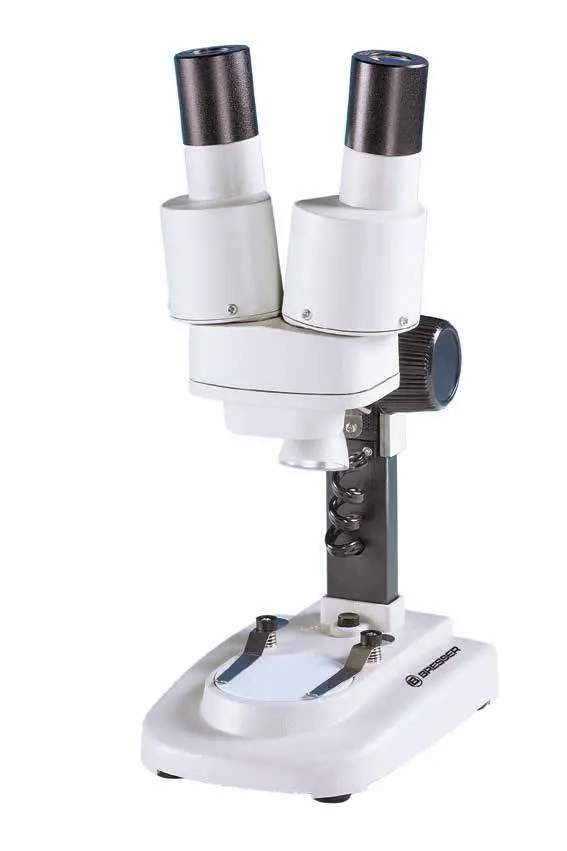

Mikroskop stereoskopowy Bresser 8852000
Mikroskop stereoskopowy Bresser 8852000
  • 1: Binokularny wizjer (z uchwytami na okulary)
  • 2: Obiektyw stereo
  • 3: Okulary
  • 4: Oświetlenie LED
  • 5: Stolik mikroskopowy (z płytką przedmiotową)
  • 6: Klamry stolika
  • 7: Pokrętło ostrości
  • 8: Włącznik/wyłącznik
  • 9: Komora baterii
  • 10: Śruby mocujące
  • 11: Styki baterii
  • 12: Osłona rozpraszająca światło

Przygotowanie do pracy

Przed rozpoczęciem obserwacji wybierz odpowiednie miejsce z dostępem do wystarczającej ilości światła (np. okno lub lampa biurkowa). Umieść obiekt na środku stolika mikroskopowego (5). Jeśli obiekt jest wystarczająco duży, zabezpiecz go klamrami (6).

Instalacja baterii

Komora baterii mikroskopu
Komora baterii mikroskopu
  1. Wyłącz oświetlenie (4) za pomocą włącznika (8).
  2. Wyjmij oba okulary (3) z uchwytów (1).
  3. Odwróć mikroskop i odkręć 6 śrub mocujących (10) pokrywę komory baterii (9) na spodzie urządzenia.
  4. Włóż 2 baterie AA, zwracając uwagę na polaryzację: płaskie bieguny ujemne (-) muszą dociskać do sprężynek, a bieguny dodatnie (+) muszą stykać się z blaszkami kontaktowymi (11).
  5. Załóż pokrywę i przykręć ją śrubami (10).
  6. Odwróć mikroskop i zamontuj okulary.

Obserwacja i ustawienia

Patrząc przez wizjer (1), dostosuj rozstaw okularów (3), aż uzyskasz wyraźny, okrągły obraz. Użyj pokrętła ostrości (7), aby wyostrzyć obraz.

Czyszczenie i konserwacja

Przed czyszczeniem odłącz urządzenie od zasilania (wyjmij baterie). Czyść obudowę wyłącznie suchą szmatką. Soczewki (okulary i obiektywy) czyść tylko dołączoną ściereczką lub miękką, niestrzępiącą się szmatką (np. z mikrofibry). W przypadku silniejszych zabrudzeń, lekko zwilż ściereczkę płynem do czyszczenia okularów.

Utylizacja

Urządzenie oraz baterie nie mogą być wyrzucane do zwykłych odpadów domowych. Należy je utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego oraz baterii.

Praktyczna pomoc

Typowe problemy

Brak oświetlenia LED

Sprawdź, czy baterie są poprawnie zainstalowane (2x AA) i czy ich polaryzacja jest zgodna z oznaczeniami w komorze.

Obraz jest nieostry

Powoli obracaj pokrętło ostrości (7) i upewnij się, że rozstaw okularów (3) jest dostosowany do Twojego wzroku.

Przed użyciem

  • Znajdź dobrze oświetlone miejsce do pracy.
  • Przygotuj 2 baterie typu AA.
  • Upewnij się, że masz czystą ściereczkę do soczewek.
  • Sprawdź, czy wszystkie śruby w podstawie są dokręcone.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Powiększenie
20x

Ilustracje i schematy

  • Fig 1: Widok ogólny mikroskopu z numeracją części.
  • Fig 3: Szczegóły komory baterii i styków.
  • Fig 4: Widok oświetlenia i obiektywu.

Zgodność modelu

  • Urządzenie wymaga baterii AA.
  • Nie używaj baterii różnych marek lub o różnych pojemnościach jednocześnie.
