Instrukcja obsługi mikroskopu Bresser Researcher ICD

Szybki przewodnik po obsłudze mikroskopu Bresser Researcher ICD. Dowiedz się, jak skonfigurować oświetlenie, wyregulować ostrość, wymienić baterie i dbać o urządzenie.

Źródłowy PDF: Deutsch · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Mikroskop Bresser Researcher ICD to urządzenie optyczne z oświetleniem LED. Wymaga 3 akumulatorów NiMH AA 1.2V. Oferuje powiększenia 20x, 40x i 80x. str. 4, 5, 6

Najważniejsze czynności

  • Regulacja ostrości i dioptrii str. 5
  • Wymiana akumulatorów str. 5

Pierwsze uruchomienie

  • Przygotowanie do pracy str. 4
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Głowica opada

Wyreguluj frikcję kluczem (19) na osi (18).

str. 5

Konserwacja i reset

  • Czyszczenie optyki str. 5

Dane techniczne

Parametr Wartość Znaczenie Strony
Powiększenie 20x, 40x, 80x Całkowite powiększenie str. 6
Oświetlenie LED Typ oświetlenia str. 6

Gdzie szukać w PDF

  • Opis części str. 4
  • Dane techniczne str. 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy mikroskopu (Fig. 1) Strona 3 Panel tylny z gniazdem zasilania (Fig. 2) Strona 3

Najważniejsze informacje z instrukcji

Mikroskop Bresser Researcher ICD to wysokiej jakości urządzenie optyczne przeznaczone do obserwacji w świetle odbitym i przechodzącym. Przed rozpoczęciem pracy upewnij się, że urządzenie stoi na stabilnym podłożu. Mikroskop może być zasilany z sieci lub za pomocą trzech akumulatorów NiMH AA. Pamiętaj, aby zawsze zdejmować osłonę przeciwpyłową przed użyciem i zakładać ją po zakończeniu pracy, aby chronić optykę.

Opis urządzenia i części

Główne elementy mikroskopu obejmują:

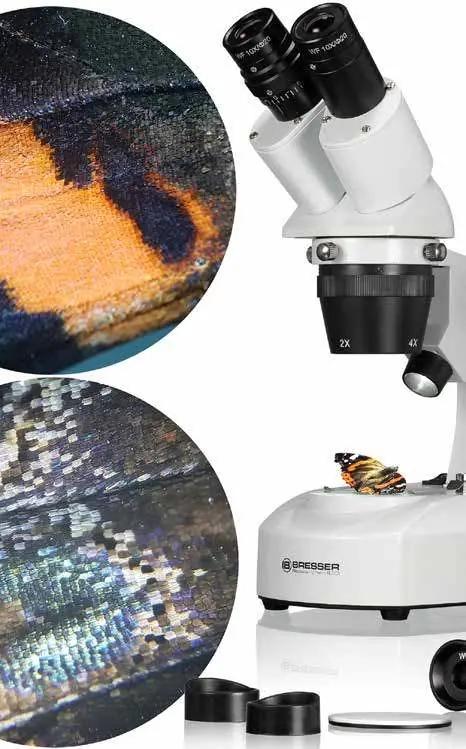

Schemat budowy mikroskopu (Fig. 1)
Schemat budowy mikroskopu (Fig. 1)
  • Okulary (1)
  • Binokularowy nasadka (3)
  • Fokussiertrieb (pokrętło ostrości) (4)
  • Objektyw (5)
  • Mikroskoptisch (stolik) (8)
  • Oświetlenie (7)
  • Przełącznik oświetlenia (14)
  • Dimmer (12)

Pierwsze uruchomienie i oświetlenie

Urządzenie oferuje trzy tryby oświetlenia, które wybiera się za pomocą przełącznika (14):

Panel tylny z gniazdem zasilania (Fig. 2)
Panel tylny z gniazdem zasilania (Fig. 2)
  • Pozycja I: Oświetlenie górne (odbite)
  • Pozycja II: Oświetlenie dolne (przechodzące)
  • Pozycja III: Oświetlenie górne i dolne jednocześnie
  • Pozycja 0: Wyłączone

Jasność oświetlenia można regulować za pomocą pokrętła (dimmera) (12).

Obserwacja i regulacja

Aby uzyskać wyraźny obraz:

  1. Zdejmij osłonę przeciwpyłową (6).
  2. Umieść obiekt na stoliku (8) i zabezpiecz go klamrami (9).
  3. Wybierz powiększenie (2x lub 4x), obracając uchwyt obiektywów (5). Zaleca się rozpoczęcie od najniższego powiększenia.
  4. Wyreguluj rozstaw okularów, przesuwając nasadkę binokularową, aż obraz będzie pojedynczy.
  5. Ustaw ostrość za pomocą pokrętła (4).
  6. W razie potrzeby wykonaj korekcję dioptrii: ustaw dioptrię (2) na "0", zamknij lewe oko i ustaw ostrość prawym okiem pokrętłem (4). Następnie zamknij prawe oko i ustaw ostrość lewym okiem za pomocą pierścienia dioptrii (2).

Konserwacja i wymiana baterii

Jeśli głowica mikroskopu opada pod własnym ciężarem, należy wyregulować frikcję (opór) za pomocą dołączonego klucza (19) w otworach osi (18).

W przypadku konieczności wymiany baterii:

  • Otwórz komorę baterii na spodzie mikroskopu.
  • Włóż trzy nowe akumulatory NiMH AA 1.2V (ok. 1200 mAh).
  • Zwróć uwagę na prawidłową polaryzację.
  • Uwaga: Nigdy nie używaj zwykłych baterii jednorazowych, gdyż grozi to pożarem lub wybuchem.

Do czyszczenia optyki używaj wyłącznie miękkiej, bezpyłowej ściereczki, ewentualnie lekko zwilżonej alkoholem.

Praktyczna pomoc

Typowe problemy

Głowica mikroskopu opada

Wyreguluj frikcję (opór) za pomocą dołączonego klucza (19) w otworach osi (18).

Brak obrazu lub oświetlenia

Sprawdź podłączenie zasilania, włącznik główny (11) oraz ustawienie przełącznika oświetlenia (14).

Przed użyciem

  • Ustaw mikroskop na stabilnym i równym podłożu
  • Zdejmij osłonę przeciwpyłową
  • Podłącz zasilanie lub sprawdź stan akumulatorów
  • Wybierz odpowiedni tryb oświetlenia (I, II lub III)
  • Wyreguluj rozstaw okularów
Pokaż więcej Pokaż mniej

Parametry w praktyce

Powiększenie
20x, 40x, 80x (wynikające z kombinacji okularów i obiektywów)
Zasilanie bateryjne
3x akumulatory NiMH AA 1.2V, ok. 1200 mAh

Ilustracje i schematy

  • Fig 1: Widok ogólny mikroskopu i oznaczenia części
  • Fig 3: Panel sterowania oświetleniem i włącznik
  • Fig 4: Komora baterii na spodzie urządzenia
  • Fig 6: Regulacja frikcji (oporu) pokrętła ostrości
