Ten dokument to oficjalny katalog części zamiennych dla silnika Briggs & Stratton o numerze produkcyjnym 124P02-0002-F1. Służy do identyfikacji komponentów, sprawdzania ich numerów katalogowych oraz zrozumienia budowy poszczególnych układów silnika. Katalog jest niezbędnym narzędziem podczas napraw, konserwacji oraz zamawiania oryginalnych części zamiennych.
Struktura katalogu
Katalog podzielony jest na grupy funkcjonalne, co ułatwia lokalizację części. Każda sekcja zawiera schemat (widok rozstrzelony) oraz tabelę z numerami referencyjnymi (REF NO), numerami części (PART NO) i ilością sztuk (QTY). Numery na schematach odpowiadają kolumnie REF NO w tabelach.
Główne grupy komponentów

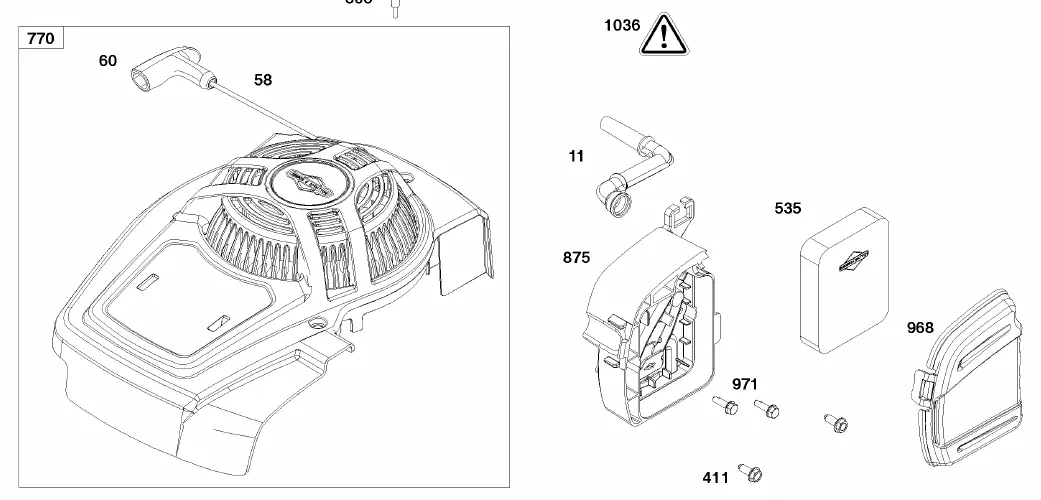

- Obudowa dmuchawy i filtr powietrza: Elementy rozrusznika, obudowy oraz filtra powietrza.

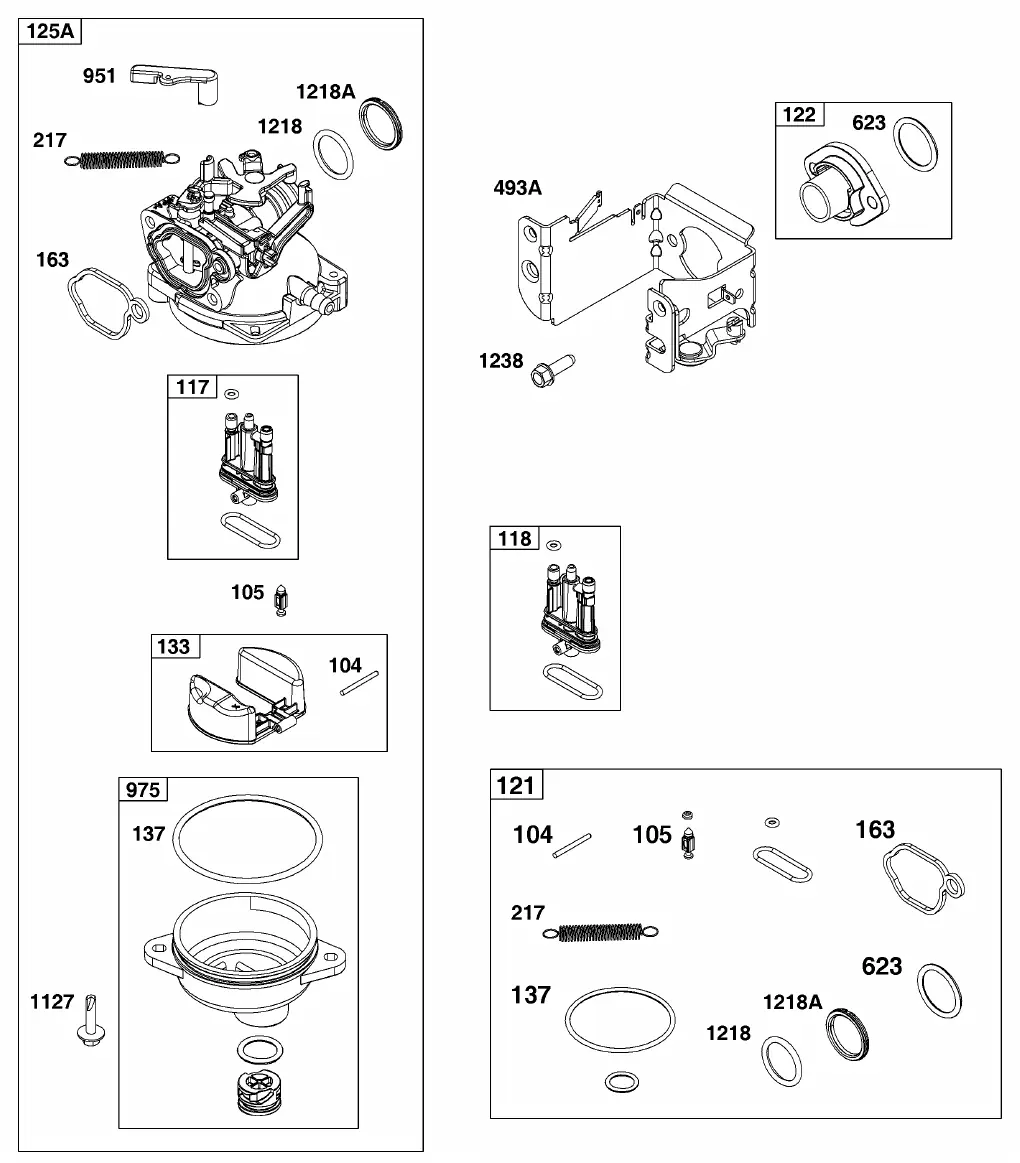

- Gaźnik: Komponenty układu paliwowego, uszczelki i dysze.
- Układ sterowania: Linki, sprężyny i przełączniki sterujące pracą silnika.

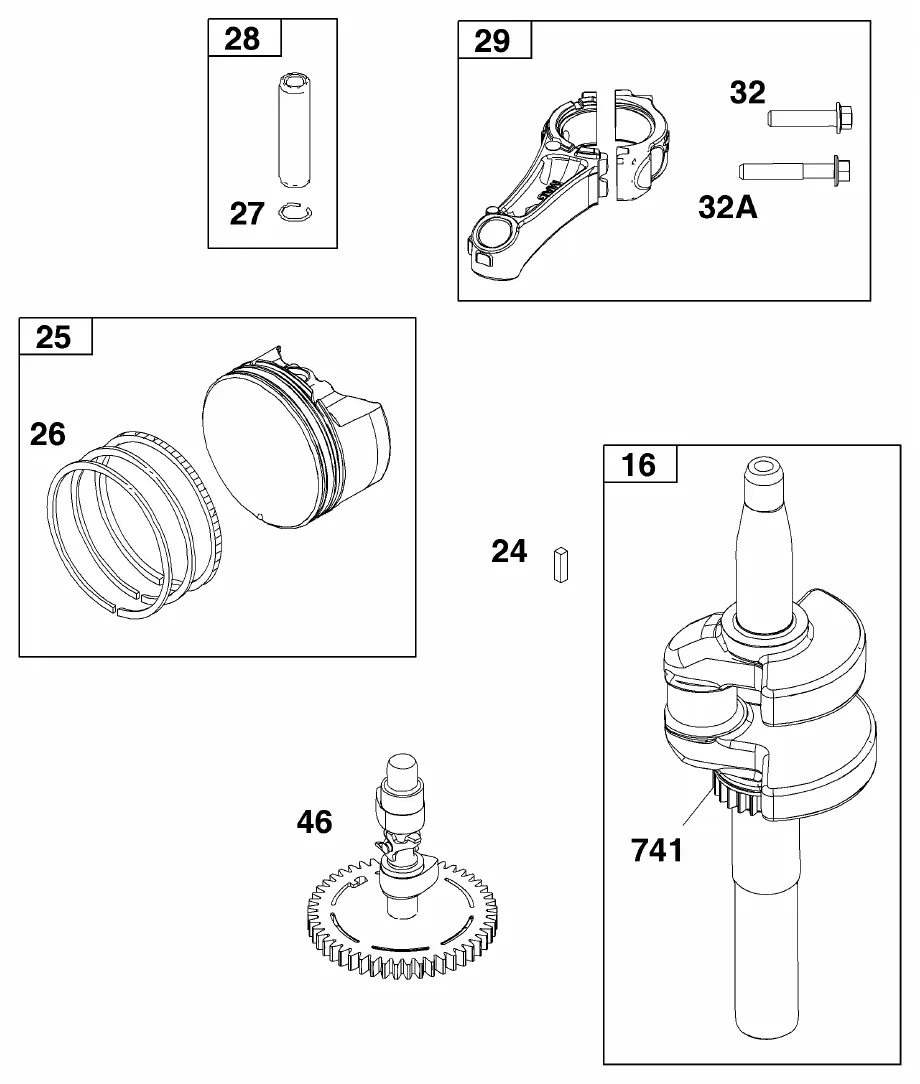

- Wał korbowy: Tłok, pierścienie, korbowód i wał korbowy.

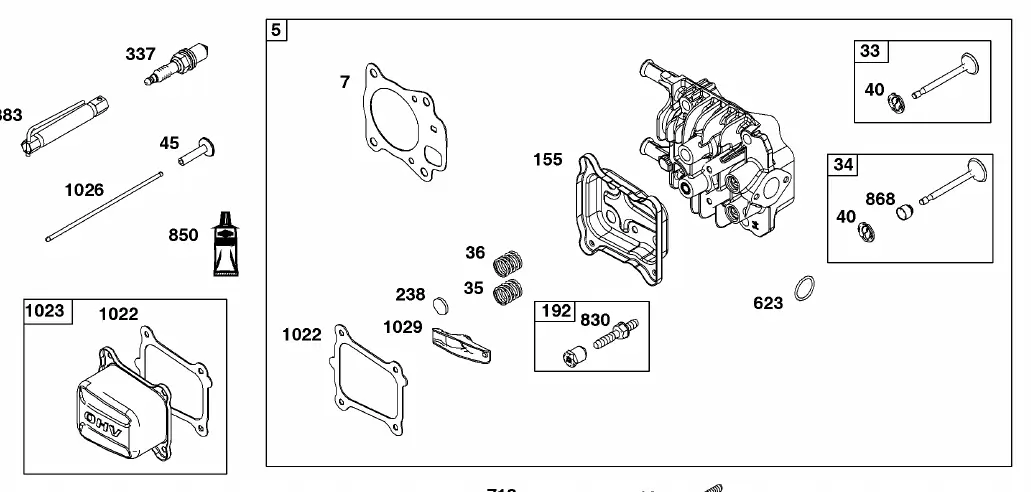

- Cylinder i głowica cylindra: Uszczelki, zawory, popychacze i pokrywa zaworów.
- Układ wydechowy: Tłumik i osłona tłumika.

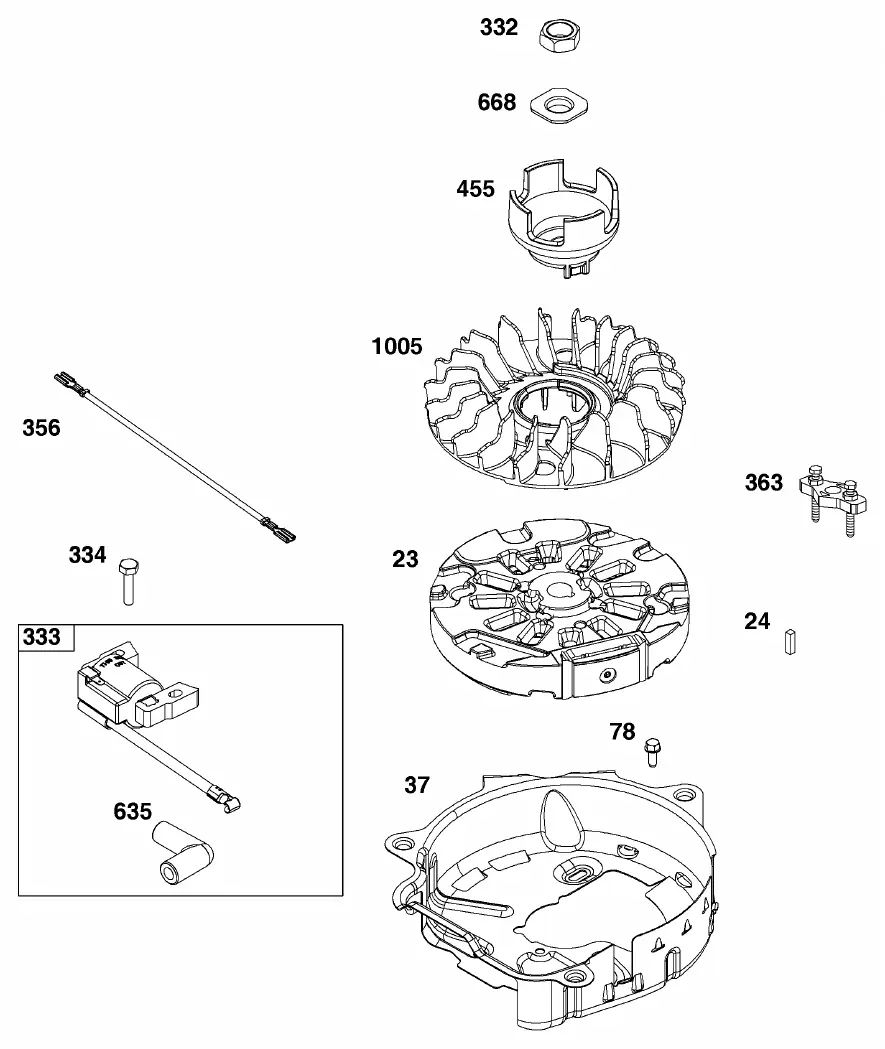

- Koło zamachowe, zapłon i rozrusznik: Cewka zapłonowa, koło zamachowe i wentylator.

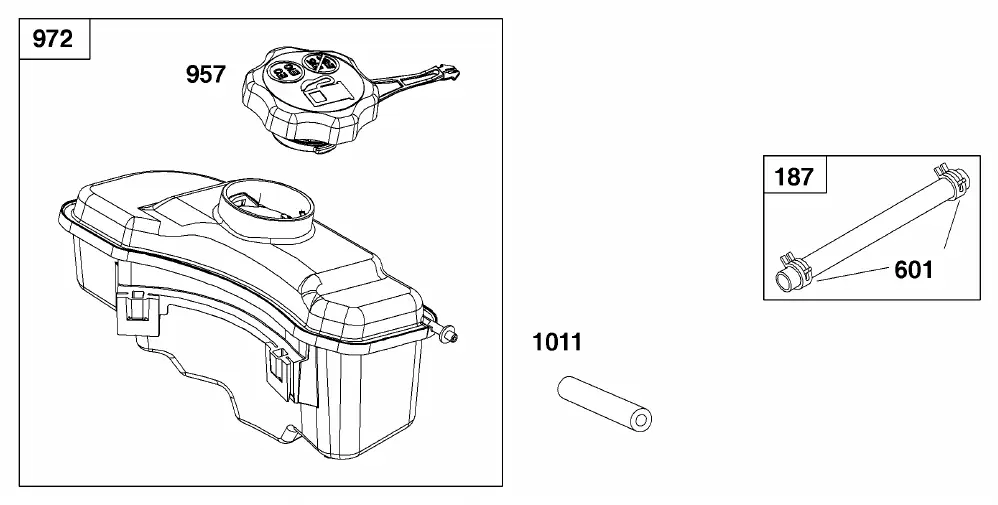

- Układ paliwowy: Zbiornik paliwa, przewody i korek wlewu.
- Miska olejowa i układ smarowania: Uszczelki miski, bagnet poziomu oleju i korek spustowy.
Wskazówki serwisowe
W sekcji Service Parts & Tools Group znajdują się narzędzia i zestawy naprawcze, takie jak zestaw do regeneracji gaźnika czy komplet uszczelek silnika. Należy pamiętać, że niektóre zestawy mogą zawierać części uniwersalne, które nie zawsze pasują do tego konkretnego modelu silnika, dlatego zawsze należy weryfikować numer części z tabelą dla danego modelu.
Informacje o producencie
Briggs & Stratton
Praktyczna pomoc
Typowe problemy
Silnik nie pracuje równo
Sprawdź stan gaźnika (Carburetor Group) oraz uszczelki (Gasket Set).
Wyciek oleju
Sprawdź uszczelki wału korbowego (Crankshaft Group) oraz uszczelkę miski olejowej (Sump and Lubrication Group).
Przed użyciem
- Zidentyfikuj grupę części, której dotyczy problem (np. układ paliwowy, zapłon).
- Znajdź odpowiedni schemat w katalogu.
- Porównaj numer referencyjny ze schematu z tabelą części.
- Sprawdź numer części (Part No) przed zamówieniem.
Ilustracje i schematy
- Schematy przedstawiają widoki rozstrzelone (exploded views), które pokazują kolejność montażu elementów.
- Numery na schematach odpowiadają kolumnie REF NO w tabelach.
Zgodność modelu
- Niektóre zestawy serwisowe (np. zestaw gaźnika) mogą zawierać części uniwersalne, nie zawsze pasujące do tego konkretnego modelu.
