Katalog części silnika Briggs & Stratton 121Q02-0125-F1
Znajdź części zamienne do silnika Briggs & Stratton 121Q02-0125-F1. Kompletny katalog z rysunkami złożeniowymi, listami komponentów i numerami części dla układu paliwowego, zapłonowego i innych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z katalogu części
Niniejszy dokument jest oficjalnym katalogiem części zamiennych dla silnika Briggs & Stratton o numerze modelu 121Q02-0125-F1. Zawiera on szczegółowe rysunki techniczne (widoki rozstrzelone) oraz listy części dla poszczególnych podzespołów silnika, co ułatwia identyfikację i zamawianie odpowiednich komponentów.
Jak korzystać z katalogu
Katalog podzielony jest na sekcje odpowiadające głównym układom silnika. Każda sekcja zawiera rysunek z numerami referencyjnymi (REF NO) oraz tabelę z odpowiadającymi im numerami części (PART NO) i opisami. Podczas doboru części należy zwrócić uwagę na daty kodowe (Code Date), ponieważ niektóre komponenty różnią się w zależności od daty produkcji silnika.
Główne układy silnika
- Układ dolotowy: Filtry powietrza, uszczelki i obudowy filtra.
- Układ zapłonowy i rozruchowy: Alternator, rozrusznik elektryczny, cewka zapłonowa, świeca i przewody.
- Obudowa i rozrusznik: Obudowa dmuchawy, koło zamachowe, rozrusznik ręczny.
- Układ korbowo-tłokowy: Wał korbowy, tłok, pierścienie, korbowód, wałek rozrządu.
- Układ paliwowy i gaźnik: Gaźnik, zestaw naprawczy gaźnika, zbiornik paliwa, przewody paliwowe.
- Układ sterowania: Sprężyny regulatora, dźwignie sterowania, termostat.
- Głowica i zawory: Głowica cylindra, zawory, sprężyny zaworowe, uszczelki.
- Układ wydechowy: Tłumik, uszczelki wydechu, chwytacz iskier.
Wskazówki serwisowe
W przypadku wymiany silnika na nowy, należy przenieść tłumik lub układ chwytacza iskier ze starego silnika, jeśli jest to wymagane. Zawsze sprawdzaj, czy wybrana część jest zgodna z datą kodową Twojego silnika, aby uniknąć problemów z montażem.
Informacje o producencie
Briggs & Stratton
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się lub pracuje nierówno
Sprawdź stan filtra powietrza oraz układ paliwowy. Wymień uszczelki gaźnika, jeśli są zużyte lub nieszczelne.
Problemy z rozruchem
Sprawdź świecę zapłonową oraz stan rozrusznika ręcznego. Upewnij się, że przewody zapłonowe są prawidłowo podłączone.
Przed użyciem
- Zidentyfikuj numer modelu silnika (121Q02-0125-F1).
- Sprawdź datę kodową silnika, aby dobrać właściwe części (np. pierścienie tłokowe, gaźnik).
- Przygotuj narzędzia odpowiednie do demontażu konkretnego podzespołu.
- Upewnij się, że silnik jest wyłączony i wystygł przed przystąpieniem do prac.
Ilustracje i schematy

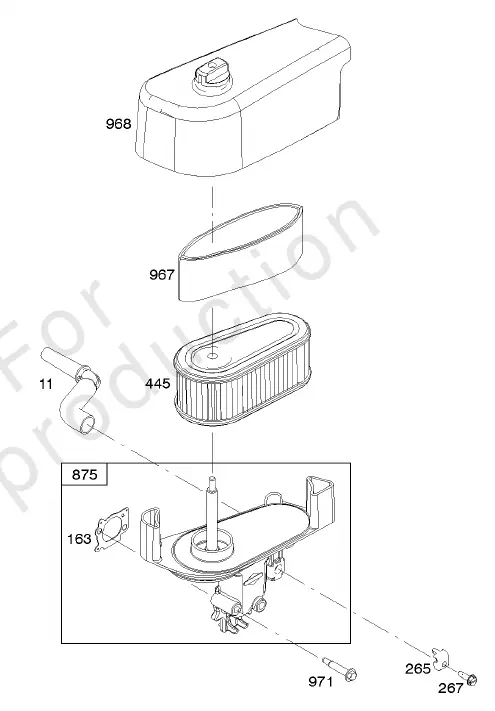

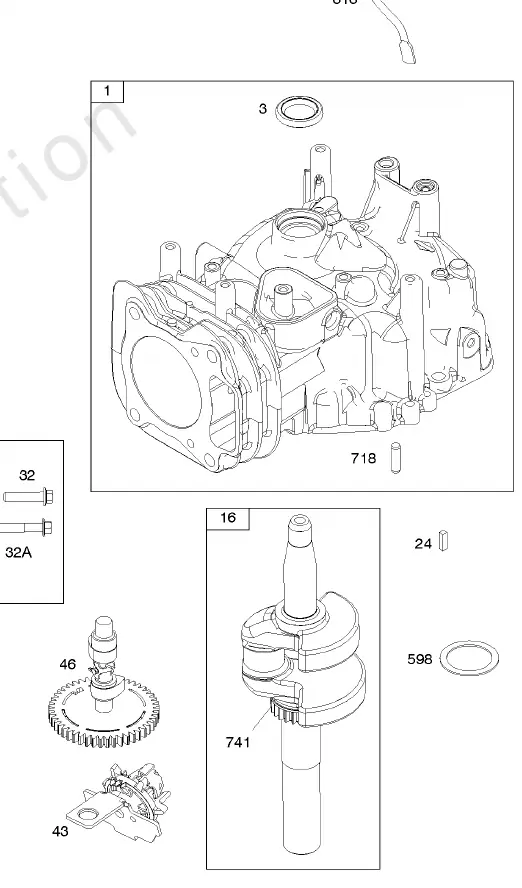

- Rysunki przedstawiają widoki rozstrzelone (exploded views) poszczególnych podzespołów.
- Numery na rysunkach odpowiadają numerom w tabelach (REF NO).
- W przypadku części z różnymi wariantami, tabela wskazuje, dla jakich dat kodowych przeznaczona jest dana część.
Zgodność modelu
- Części mogą różnić się w zależności od daty produkcji (Code Date).
- Niektóre części są specyficzne dla wersji z alternatorem lub bez.
