Instrukcja montażu silnika spalinowego Logosol Loncin 15HP

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu silnika spalinowego Loncin 15HP w urządzeniach marki Logosol. Dokument skupia się na procedurach instalacji mechanicznej, podłączeniu układu sterowania gazem, montażu osprzętu wydechowego oraz konfiguracji instalacji elektrycznej, w tym wyłącznika bezpieczeństwa.

Montaż mechaniczny

Proces montażu silnika wymaga użycia odpowiednich elementów złącznych:

• Mocowanie silnika: Użyj śrub M10x40, nakrętek M10 oraz podkładek M10 do przykręcenia silnika do ramy urządzenia.
• Osprzęt: Do montażu elementów pomocniczych wykorzystaj śruby M6x25 oraz M6x30 zgodnie z rysunkami technicznymi.
• Układ wydechowy: Zamontuj reflektor spalin na rurze wydechowej, używając czterech śrub RXS 4,2x9,5.

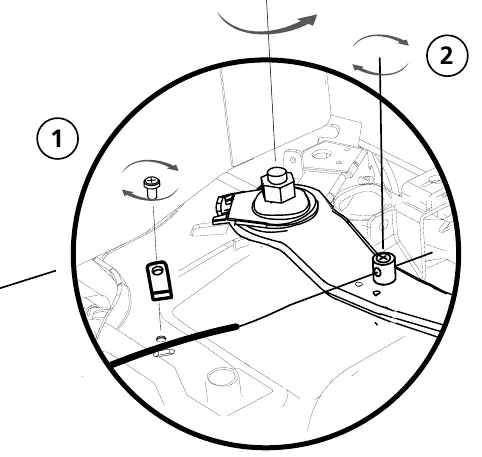

Montaż linki gazu

1. Zdemontuj filtr powietrza oraz dolną część obudowy filtra powietrza.
2. Przymocuj linkę gazu w uchwycie.
3. Podłącz końcówkę linki do mechanizmu sterowania gazem.
4. Poluzuj nakrętkę trzymającą sterowanie gazem, aby zapewnić swobodny powrót przepustnicy.

Instalacja elektryczna

Podłączenie elektryczne obejmuje następujące kroki:

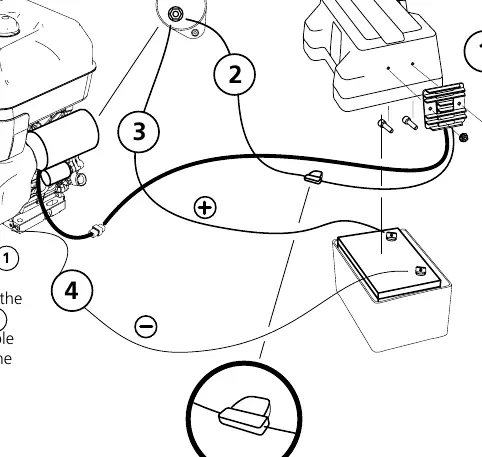

• Regulator napięcia: Zamontuj regulator na obudowie akumulatora.
• Akumulator: Podłącz czerwony kabel z bezpiecznikiem do solenoidu. Następnie połącz biegun dodatni akumulatora z solenoidem. Na końcu podłącz kabel od bieguna ujemnego akumulatora do podwozia silnika.

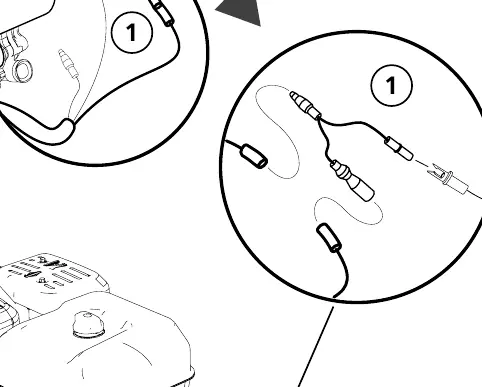

• Wyłącznik bezpieczeństwa: Podłącz złącze wyłącznika do rozdzielnego złącza w zestawie kabli. Połącz element łączący i podłącz wyłącznik. Na koniec podłącz końcówkę oczkową kabla do podwozia silnika.
