Instrukcja obsługi nagrzewnicy ściennej Broan 165FT i 167FT

Najważniejsze informacje z instrukcji

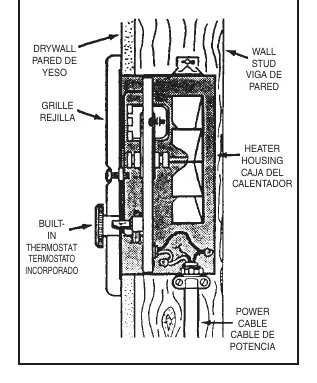

Nagrzewnice ścienne Broan 165FT i 167FT są przeznaczone do montażu w obudowie typu rough-in Broan 171H. Urządzenie musi być instalowane wyłącznie w pozycji poziomej. Przed przystąpieniem do instalacji należy upewnić się, że ściana jest w pełni wykończona. Ze względów bezpieczeństwa należy zachować co najmniej 3 stopy (0,9 m) odstępu od materiałów łatwopalnych (meble, zasłony, pościel) przed urządzeniem.

Instalacja urządzenia

Instalacja musi być wykonana przez wykwalifikowany personel zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi.

1. Upewnij się, że ściana jest wykończona (pomalowana lub wytapetowana).
2. Usuń kartonową maskownicę z wnętrza obudowy.
3. Umieść element grzejny nagrzewnicy za wypustkami po lewej stronie obudowy.
4. Obróć urządzenie do wewnątrz i przymocuj je za pomocą śruby mocującej z zestawu.
5. Podłącz wiązkę przewodów do gniazda.
6. Zamontuj kratkę i pokrętło termostatu.

Konfiguracja elektryczna i konwersja mocy

Urządzenia są fabrycznie okablowane, ale oferują możliwość konwersji napięcia lub mocy:

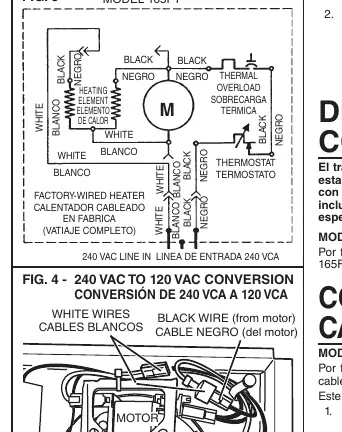

• Model 165FT: Możliwość konwersji z 240V na 120V. Wymaga odłączenia czarnego przewodu od białego, połączenia dwóch białych przewodów izolowanymi końcówkami oraz podłączenia czarnego przewodu do terminala silnika.

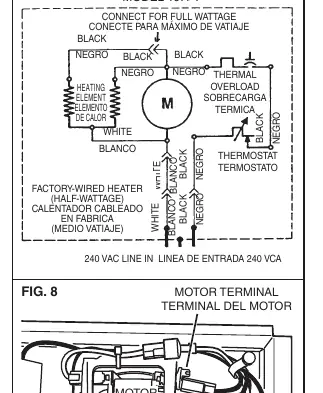

• Model 167FT: Możliwość konwersji na pełną moc. Wymaga podłączenia niepodłączonego czarnego przewodu (z izolowaną końcówką) do terminala silnika.

Obsługa

Nagrzewnica może być sterowana za pomocą wbudowanego termostatu lub opcjonalnego termostatu zewnętrznego (np. Broan 86W). Aby sprawdzić działanie, ustaw termostat na najwyższą wartość – element grzejny i wentylator powinny się uruchomić. Następnie ustaw na najniższą wartość – powinny się wyłączyć.

Konserwacja i czyszczenie

Urządzenie wymaga czyszczenia raz w miesiącu:

• Wyłącz zasilanie w panelu serwisowym.
• Upewnij się, że element grzejny jest całkowicie zimny.
• Użyj miękkiej szczotki do odkurzenia otworów w kratce lub przetrzyj kratkę miękką szmatką.
• Nigdy nie zanurzaj części metalowych ani elektrycznych w wodzie.

Jeśli nagrzewnica nie działa, wyłącz zasilanie, zdejmij pokrętło i kratkę, a następnie naciśnij przycisk RESET na zabezpieczeniu termicznym.
