Instrukcja montażu grzejnika Terma Alex 1580x500mm - SX
Pobierz instrukcję montażu grzejnika Terma Alex 1580x500mm - SX. Dowiedz się, jak poprawnie zamontować urządzenie, przygotować otwory, podłączyć zawory i odpowietrzyć instalację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Grzejnik Terma Alex 1580x500mm - SX jest przeznaczony do pracy w zamkniętych systemach grzewczych. Przed przystąpieniem do montażu należy upewnić się, że posiadamy wszystkie niezbędne elementy oraz zawory 1/2" (nie są one dołączone do zestawu). Grzejnik powinien być zamontowany co najmniej 100 mm nad podłogą, aby zapewnić optymalną wydajność cieplną. W przypadku pytań dotyczących instalacji lub gwarancji, prosimy o kontakt z działem wsparcia Crimson Bear pod numerem 01535 636256.

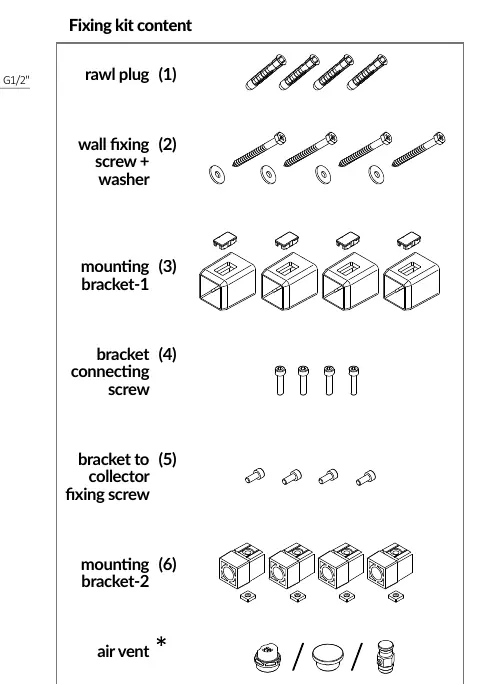

Zawartość zestawu montażowego
- Kołki rozporowe (1)
- Śruby z podkładkami (2)
- Wsporniki montażowe typu 1 (3)
- Śruby łączące wsporniki (4)
- Śruby mocujące wspornik do kolektora (5)
- Wsporniki montażowe typu 2 (6)
- Odpowietrznik
- Klucz imbusowy
Instrukcja montażu krok po kroku
- Przygotowanie: Sprawdź, czy w ścianie w miejscu wiercenia nie znajdują się ukryte przewody elektryczne lub rury. Upewnij się, że dostarczone kołki są odpowiednie do rodzaju ściany (przeznaczone do twardych ścian murowanych).
- Wiercenie: Wyznacz pozycję wsporników na ścianie, uwzględniając odległości między środkami wsporników. Wywierć otwory na głębokość około 80 mm przy użyciu wiertła 10 mm.
- Montaż wsporników: Włóż kołki rozporowe (1) do otworów. Za pomocą śruby z podkładką (2) przymocuj wspornik montażowy typu 1 (3) do ściany.
- Mocowanie do grzejnika: Przymocuj wspornik montażowy typu 2 (6) do grzejnika za pomocą śruby mocującej (5).
- Zawieszenie: Wsuń wsporniki typu 2 (6) zamontowane na grzejniku w wsporniki typu 1 (3) przymocowane do ściany. Zabezpiecz połączenie za pomocą śrub łączących (4).
Podłączenie i uruchomienie
Podłącz instalację wodną przy użyciu odpowiednich zaworów 1/2" BSP, postępując zgodnie z wytycznymi producenta zaworów. Po zakończeniu montażu napełnij grzejnik wodą i usuń nagromadzone powietrze za pomocą zaworu odpowietrzającego znajdującego się w górnej części urządzenia.
Konserwacja
Grzejnik należy czyścić wyłącznie za pomocą czystej, wilgotnej ściereczki. Nigdy nie używaj środków ściernych ani szorstkich myjek, które mogą uszkodzić powierzchnię grzejnika.
Praktyczna pomoc
Typowe problemy
Grzejnik nie grzeje po montażu
Sprawdź, czy powietrze zostało całkowicie usunięte z instalacji przez zawór odpowietrzający w górnej części grzejnika.
Niewłaściwe mocowanie do ściany
Dostarczone kołki są przeznaczone wyłącznie do twardych ścian murowanych. Jeśli ściana jest innego typu, należy użyć odpowiednich kołków dedykowanych do danego podłoża.
Przed użyciem
- Sprawdź kompletność części zgodnie z listą w instrukcji.
- Upewnij się, że posiadasz zawory 1/2" (nie są dołączone do zestawu).
- Sprawdź ścianę pod kątem ukrytych przewodów i rur przed wierceniem.
- Przygotuj wiertło 10 mm.
- Upewnij się, że zachowasz min. 100 mm odstępu od podłogi.
Ilustracje i schematy
- Strona 1 zawiera schemat wymiarowy grzejnika oraz listę części zestawu montażowego.

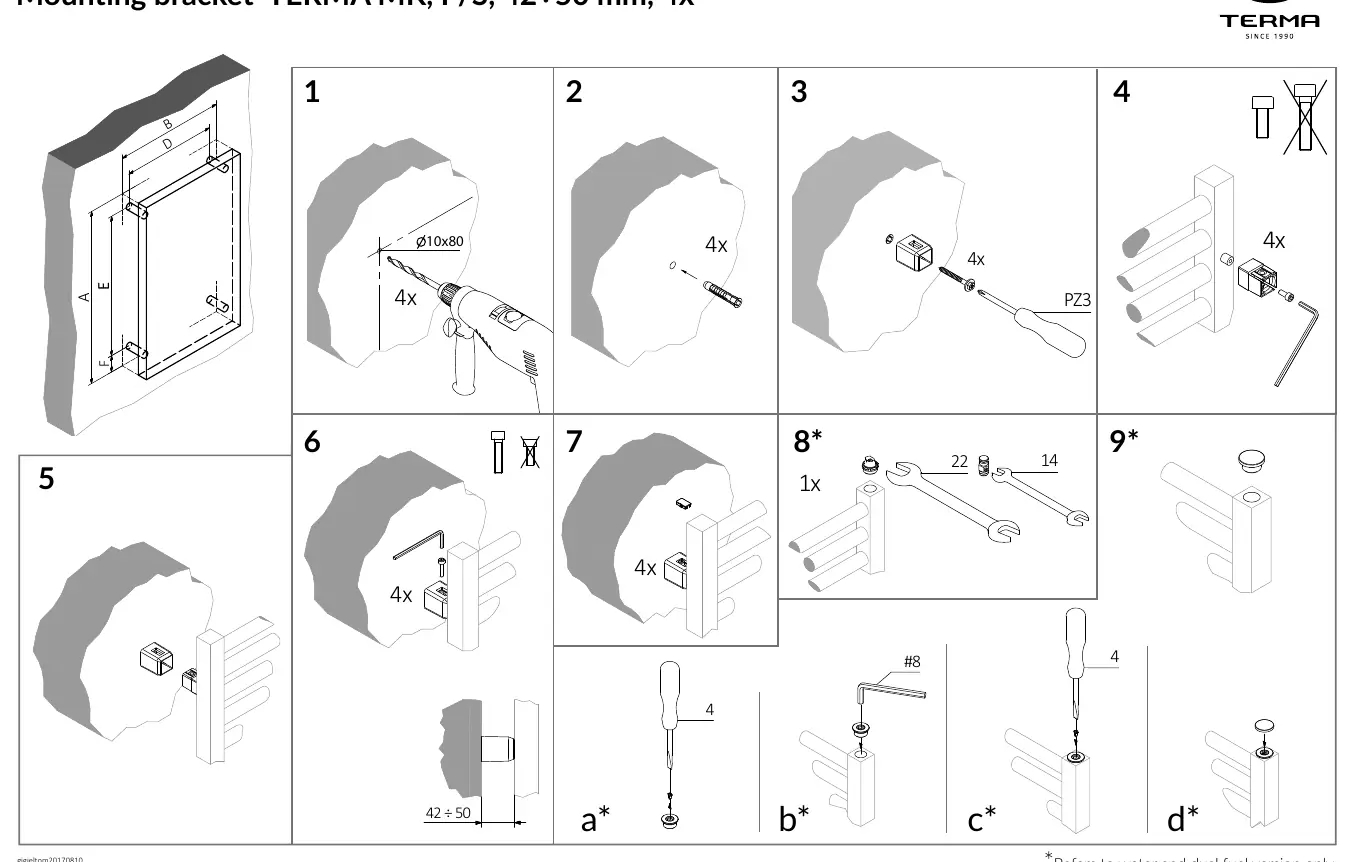

- Strona 2 przedstawia szczegółową instrukcję montażu krok po kroku (1-9) oraz sposób mocowania wsporników.
Zgodność modelu
- Przeznaczony wyłącznie do zamkniętych systemów grzewczych.
- Wymaga standardowych zaworów grzejnikowych 1/2".
