Instrukcja montażu uchwytów Terma MDP

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące montażu uchwytów ściennych typu MDP dla grzejników Terma. Instrukcja obejmuje przygotowanie otworów, montaż wsporników na ścianie oraz mocowanie grzejnika. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie elementy zestawu oraz odpowiednie narzędzia.

Wymagane narzędzia

Do poprawnego montażu niezbędne są następujące narzędzia:

• Wkrętaki: PZ1 oraz PZ3
• Klucz imbusowy: 4 mm
• Klucze płaskie: 14 mm oraz 22 mm
• Wiertarka z wiertłem: 10 mm

Montaż uchwytów na ścianie

1. Wyznacz miejsca montażu na ścianie zgodnie z wymiarami grzejnika (odległości A, B, D, E, F).
2. Wywierć otwory o średnicy 10 mm i głębokości 80 mm.
3. Umieść kołki rozporowe w otworach.
4. Przykręć wsporniki do ściany za pomocą dołączonych śrub, używając wkrętaka PZ3.

Montaż grzejnika

1. Nałóż grzejnik na zamontowane wsporniki ścienne.
2. Zabezpiecz grzejnik na wspornikach, dokręcając śruby mocujące za pomocą klucza imbusowego 4 mm.
3. Upewnij się, że grzejnik jest stabilnie osadzony i wypoziomowany.

Instalacja zaworów i zaślepek

W przypadku wersji wodnych i wodno-elektrycznych należy zainstalować odpowiednie zawory i zaślepki:

• Użyj klucza 14 mm lub 22 mm do dokręcenia elementów przyłączeniowych.

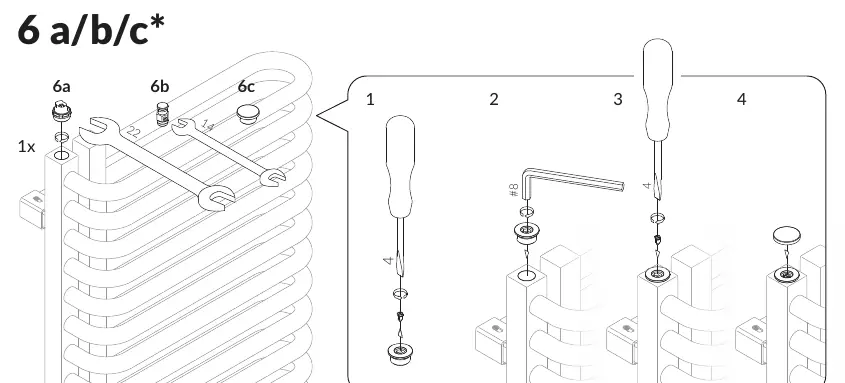

• Postępuj zgodnie z oznaczeniami 6a, 6b, 6c w zależności od typu przyłącza.
• Upewnij się, że wszystkie uszczelnienia są poprawnie osadzone, aby uniknąć wycieków.
